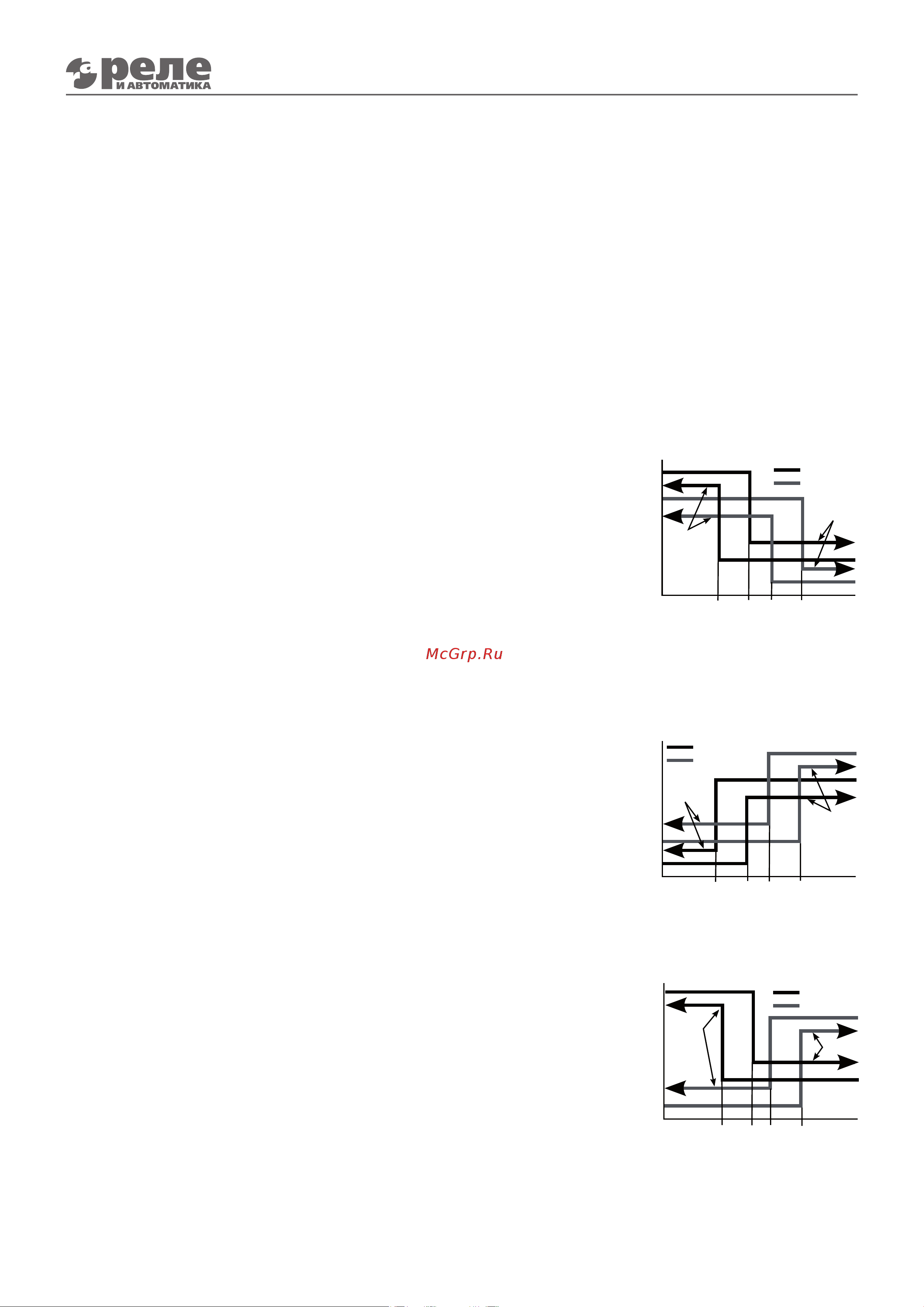

Температурное реле ТР-70М

Если температура датчика ниже температуры t11, включится реле 1 кана-

ла (замкнутся контакты 15 и 18) и реле 2 канала (замкнутся контакты 25 и

28), включатся индикаторы состояний исполнительных реле Т1 и Т2. При

увеличении температуры датчика до величины, равной t10, выключится

реле 1 канала (разомкнутся контакты 15 и 18), выключится индикатор Т1.

При увеличении температуры датчика до t20, выключится реле 2 канала

(разомкнутся контакты 25 и 28), выключится индикатор Т2. Дальнейшее

увеличение температуры не изменит состояния обоих реле (постоянно вы-

ключены).

При охлаждении, реле 2 канала и индикатор Т2 включатся, когда темпе-

ратура опустится до величины, равной t21. При дальнейшем охлаждении датчика, реле 1 канала включится при

температуре t11, включится индикатор Т1. Дальнейшее уменьшение температуры не изменит состояния реле

(постоянно включены).

T°C

Реле

вкл.

Реле

выкл.

Охлаждение

Нагрев

Реле 1

канала

Реле 2

канала

(С) 2021.0202 =115

В течение 1с высветится «t11», затем - значение температуры включения исполнительного реле 1 канала. Кноп-

ками «+» и «-» можно изменить температуру включения. Повторно нажмите на кнопку «Меню», на индикаторе

высветится «t10» - температура выключения первого исполнительного реле. Ее значение также можно изменить

кнопками «+» и «-».

Если значение «t11» больше «t10» - реле 1-го канала будет работать в режиме «охлаждения» и при «t11» мень-

ше «t10» - на «нагрев». Температурный гистерезис определяется разницей: «t11»- «t10».

При третьем нажатии на кнопку «Меню» появится надпись «t21», затем - значение температуры включения ис-

полнительного реле 2 канала. Таким же образом вводятся значения для 2-го канала – «t21» и «t20».

После пятого нажатия на кнопку «Меню» реле запомнит установленные значения, высветив на индикаторе

«0-0», и перейдет в рабочий режим. При выключении реле из сети и повторном включении, реле будет исполь-

зовать записанные в памяти ранее введенные значения.

Для просмотра установленных значений достаточно войти в «Меню» и перелистать его значения этой же кноп-

кой, без внесения изменений кнопками «+» или «-». Режим программирования должен быть закончен полно-

стью – пять нажатия кнопки «Меню».

Если в течение 30с в режиме программирования не будет нажата ни одна кнопка, реле само выйдет из режима

программирования и будет использовать ранее введенные значения.

Если температура датчика превысит или станет равной температуре t11,

включится реле 1 канала (замкнутся контакты 15 и 18), включится индика-

тор Т1. При дальнейшем увеличении температуры датчика до t21, вклю-

чится реле 2 канала (замкнутся контакты 25 и 28), включится индикатор

Т2. Дальнейшее увеличение температуры не изменит состояния обоих

реле (постоянно включены).

При охлаждении, реле 2 канала выключится, когда температура опустится

до t20, и выключится индикатор Т2. При дальнейшем охлаждении датчика,

реле 1 канала выключится при температуре t10, выключится индикатор

Т1. Дальнейшее уменьшение температуры не изменит состояния реле (по-

стоянно выключены).

T°C

Реле

вкл.

Реле

выкл.

Охлаждение

Нагрев

Реле 2 канала

Реле 1 канала

Если температура датчика ниже температуры t11, включится реле 1-го ка-

нала (замкнутся контакты 15 и 18), включится индикатор Т1.

При увеличении температуры датчика до t10, выключится реле 1-го канала

(разомкнутся контакты 15 и 18), выключится индикатор Т1. При увеличе-

нии температуры до t21, включится реле 2-го канала (замкнутся контакты

25 и 28), включится индикатор Т2. Дальнейшее увеличение температуры

не изменит состояния обоих реле (1-го канала – выключено, 2-го канала –

включено).

При охлаждении, реле 2-го канала выключится, когда температура опу-

стится до значения t20, выключится индикатор Т2. При дальнейшем охлаждении датчика, реле 1-го канала

включится при температуре, равной t11, включится индикатор Т1.

Дальнейшее уменьшение температуры не изменит состояния реле (постоянно включено реле 1-го канала и вы-

ключено реле 2-го канала).

T°C

Реле

вкл.

Реле

выкл.

Охлаждение

Нагрев

Реле 2 канала

Реле 1 канала

рабОта реле в режиме «нагрев»

рабОта реле в режиме «Охлаждение»

рабОта реле в режиме «термОстат»
