ООО «Доступная Автоматика» Руководство пользователя 900E

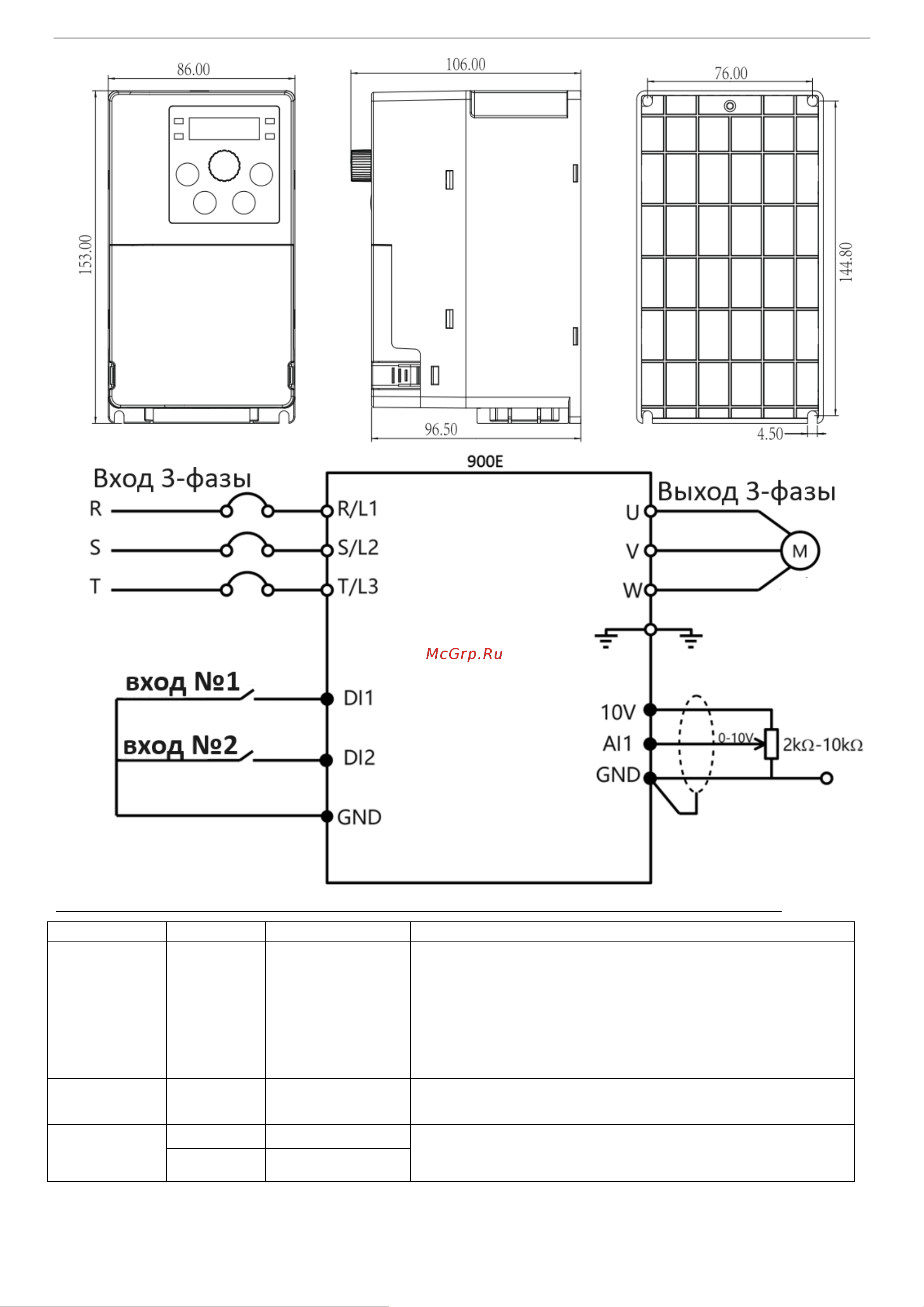

Для моделей E1 (220В) подключение питающего кабеля производиться к клеммам R и T.

Тип

Клемма

Наименование

Описание

Питание

цепей

управления

+10V-GND

Выходное

напряжение

10В DC

Обеспечьте питанием внешние приборы с

напряжением 10В DC и с максимальным выходным

током 10мА. Обычно клеммы используются в

качестве источника питания для внешнего

потенциометра. Диапазон сопротивления

потенциометра должно составлять 1-5 кОм

Аналоговый

вход

AI1-GND

Аналоговый

вход №1

1. Диапазон входного напряжения: 0-10 В DC

2. Входное сопротивление: 22 кОм

Дискретные

входа

DI1- GND

Вход №1

1. Изолированные дискретные входа

2.Входное сопротивление: 2.4кОм

DI2-GND

Вход №2
