EK1, EK2, EK3 - нагревательный элемент;
М1 - электродвигатель;
КМ1 - электромагнитный пускатель;
SA1 - переключатель режимов работы;
SK2, SK3 - защитный термостат;
SK4 - термостат принудительной вентиляции;
HL1 - лампа индикации.
Схема коммутации переключателя

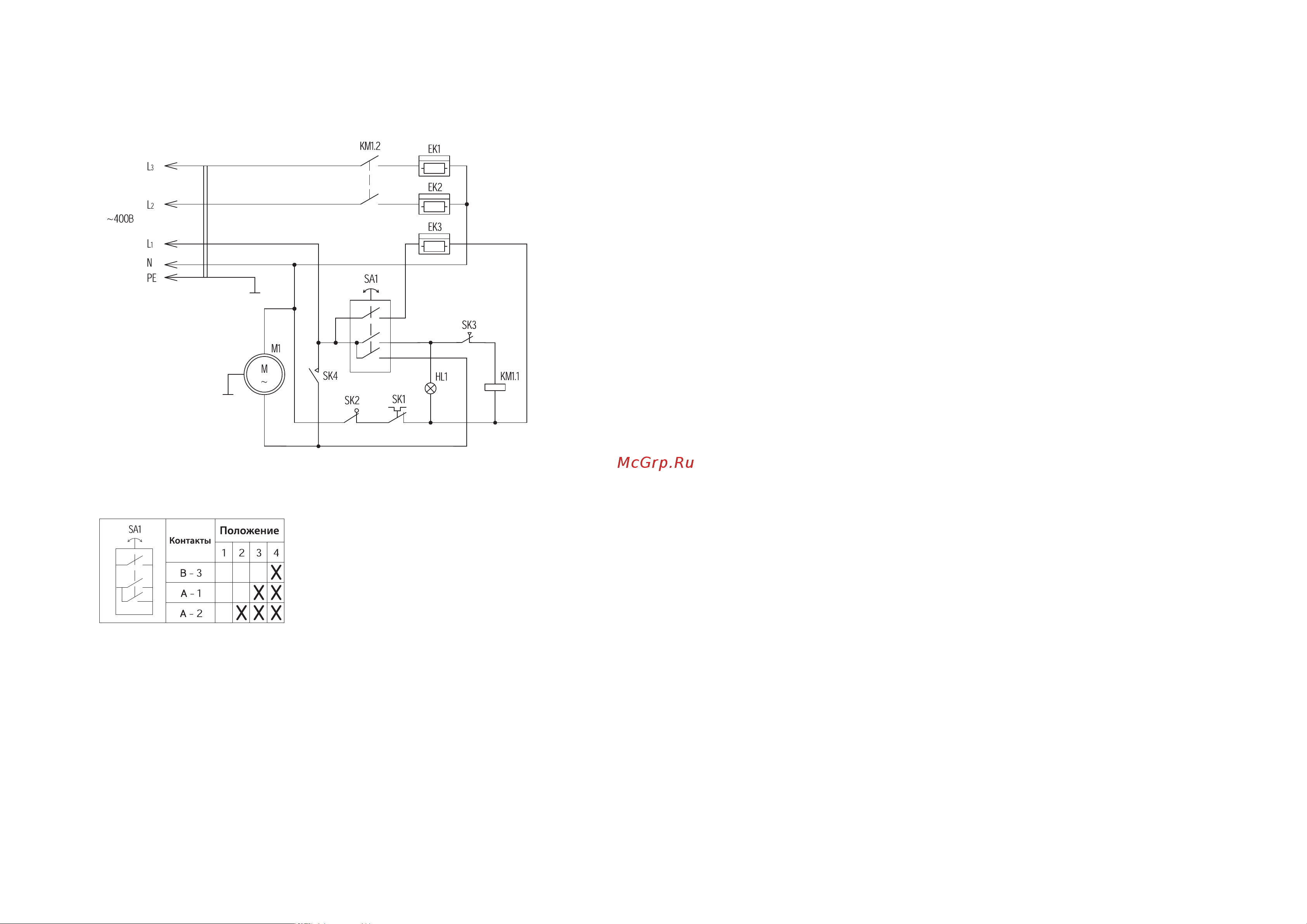

Схема электрическая принципиальная тепловентилятора 9 КВт.
