tropik-line.ru
8

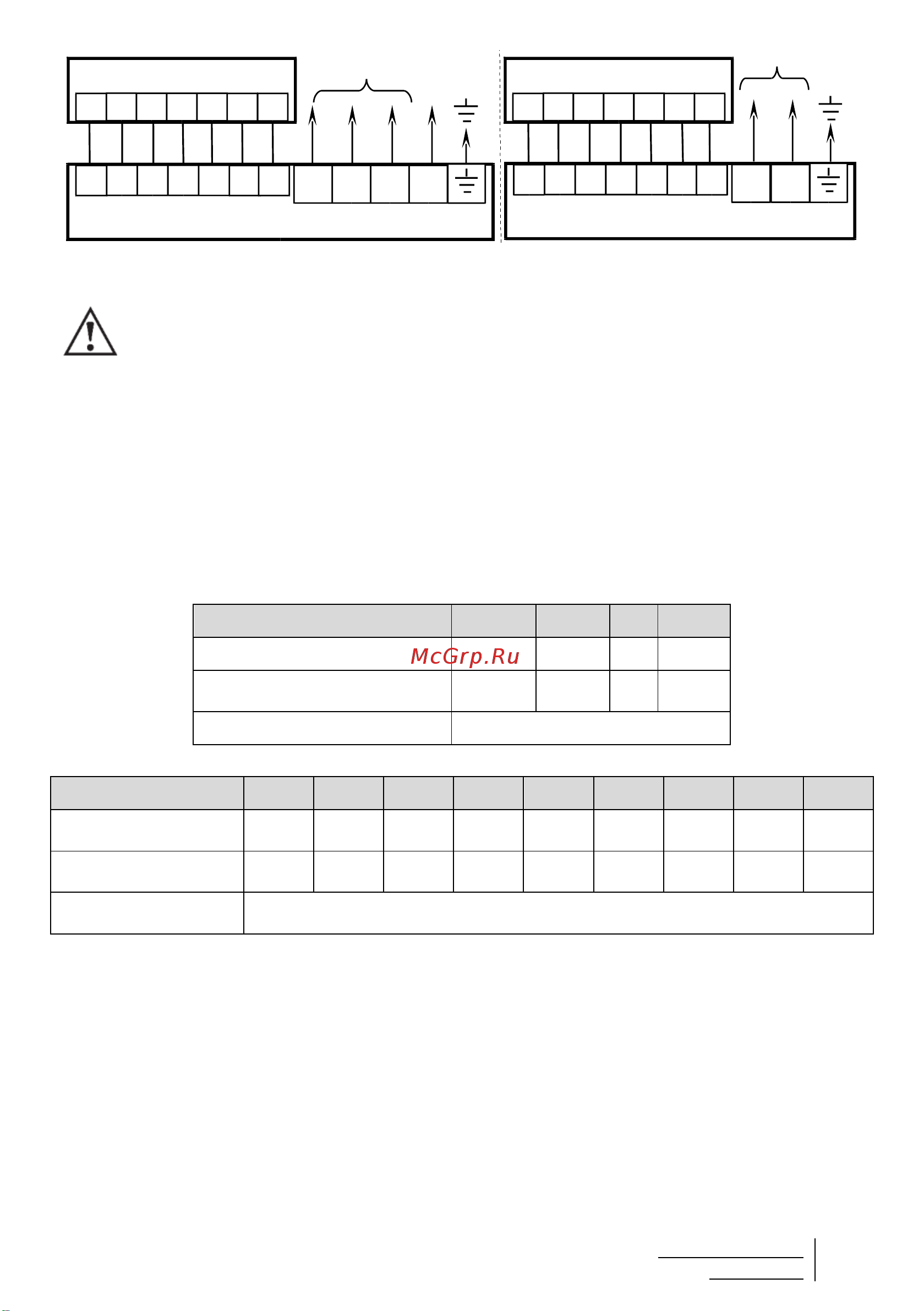

Рис. 3. Схемы подключения завес к электросети и пульту управления
Внимание! Завесы М5, М6, М9 есо, Т105Е10, Т106Е10, Т104Е15, Т106Е20
выпускаются в конфигурации для подключения к сети 220В. Для подключения завес
к трехфазной сети 380В 50Гц необходимо удалить две перемычки между фазами
L1 и L2, L2 и L3. Подключение проводов производится в соответствии с
нумерацией клемм на термостате и клеммной колодке обогревателя (1-1, 2-2, 3-
3, 4-4, 5-5, 6-6, 8-8). При использовании кабеля с одноцветными жилами
рекомендуется промаркировать выводы для исключения ошибок подключения.
9. Установить крышку завесы и закрутить саморезы.
Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице 4.
В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение
напряжения.
Таблица 4.1
Модель
М6
М6 есо
М9
М9 есо
Автоматический выключатель,А
32 / 16
16
16
25 / 10
Сечение сетевого кабеля,
(медного) мм²
4 / 2,5
2,5
2,5
4 / 2,5
Сечение кабеля пульта, мм²
0,5÷0,75
Таблица 4.2
Модель
Т103Е10
Т105Е10
Т106Е10
Т104Е15
Т107Е15
Т109Е15
Т106Е20
Т110Е20
Т112Е20
Автоматический
выключатель, А
16
25 / 16
32 / 16
25 / 10
16
16
32 / 16
25
32
Сечение сетевого кабеля,
(медного) мм²
1,5
4 / 1,5
4 / 1,5
2,5 /2,5
2,5
2,5
4 / 1,5
4
4
Сечение кабеля пульта,
мм²
0,5÷0,75
7. Управление
Управление тепловой завесой осуществляется с помощью выносного пульта управления
TLA3 со встроенным терморегулятором. Подробная инструкция по управлению режимами
работы тепловой завесой прилагается к пульту TLA3.
8. Обслуживание
Срок службы тепловых завес составляет 7 лет. В течение этого времени мы гарантируем
наличие запчастей и обеспечиваем ремонт воздушных завес при необходимости.
Необходимо регулярно проводить техническое обслуживание.
~ 380В 50Гц
N
~ 220В 50Гц
N
Пульт
2
3 4
51 6
8
ЗАВЕСА
L1
N
L2 L3
2
3 4
5
1 6
8
ЗАВЕСА
L1
N
2
3 4
5
1 6
8
Пульт
2
3 4
51 6
8
