Приложение.
Схема подключения X618Е10 и X636Е20 к трёхфазной сети и ПДУ 2E.
завеса
~ 380В 50Гц
L1 NL2 L3
N
Подключить сетевой кабель
и ПДУ согласно маркировке
рядом с клеммной колодкой.
L1 желательно подключить
к фазе с напряжением
максимально близким к 220 В.
ПДУ 2E
2
4
2 4
5
5
1
1
Благодарим за приобретение тепловой завесы Тропик. Тепловые завесы
этой марки имеют современный дизайн, прочный корпус, защищённый
от коррозии, отличные характеристики по производительности нагретого
воздуха. Эти аппараты безопасны в работе, надёжны и отвечают
требованиям ГОСТ.
П А С П О Р Т
ТЕПЛОВОЙ ЗАВЕСЫ СЕРИИ "X600E"
Модели: X618E10; X636E20.

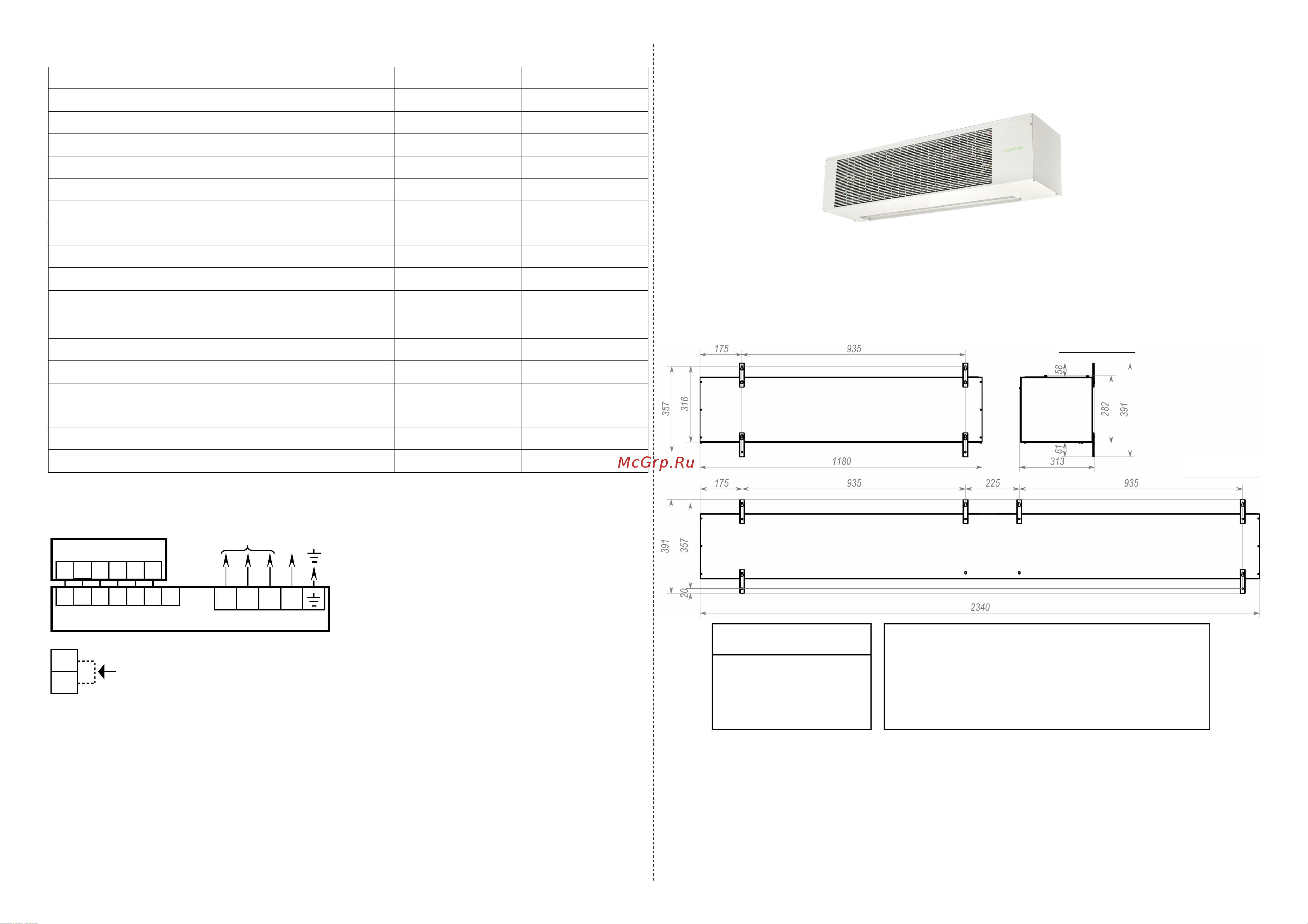

Рис. №1 Габаритные и установочные размеры завес X618E10 и X636E20.
Штамп ОТК
МОДЕЛЬ X618E10 X636E20
Напряжение питания, В ~ 380В 50Гц ~ 380В 50Гц
Мощность, кВт 18 36
Максимальный ток, А (по фазам)
27,3; 27,3; 30,5 54,6; 54,6; 61
Автомат защиты, А 32 63
16
18 18
5050 / 3030 10100 / 6060
13 / 16 13 / 16
1180 2340
282 282
313 313
23, 2 / 26,4 45, 1 / 50,5
Высота установки (не выше), м 6 6
67 70
Таблица №1.
Технические характеристики.
Ступени мощности, кВт
6 / 12 / 18
12 / 24 / 36
Сечение сетевого кабеля, (медь) мм²
6
Сечение кабеля ПДУ, (медь) мм²
0,75÷2,5
1,0÷2,5
Максимальная скорость на выходе, м/с
Производительность, м³/ч
Разница температур на входе и выходе
при полной мощности нагрева ,°С
Ширина, мм
Высота, мм
Глубина, мм
Вес (нетто/брутто), кг
Уровень шума, дБ(А)
6
6
7
7
В конструкцию, комплектацию или технологию изготовления изделия могут быть
внесены изменения. Такие изменения вносятся в изделие без предварительного
уведомления Покупателя и не влекут обязательств по изменению/улучшению
ранее выпущенных моделей.
При выходе завесы из строя обратитесь в ближайший авторизованный
сервисный центр Вашего региона.
Адреса сервисных центров указаны в гарантийном талоне.
Изделие имеет защиту от поражения электрическим током класса l.
Степень защиты двигателя - IP54.
сайт www.tropik-line.ru email: sales@tropik-line.ru
Производитель - ООО «Тропик Лайн» 129344, г. Москва, ул. Енисейская, д. 2. стр. 2
тел / факс (499)189-18-65, 189-20-76, www.tropik-line.ru, email: sales@tropik-line.ru
Изделие соответствует требованиям нормативных документов:
ТР ТС 004/2011, ТР ТС 020/2011 и ТУ 4864-001-18529758-2015.
Срок гарантии 3 (три) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.
сайт www.tropik-line.ru email: sales@tropik-line.ru
модель X618E10
модель X636E20
8
TR
TR
Если нужно установить терморегулятор (опция),он
подключается вместо перемычки в ПДУ или завесе.
