4. Устройство прибора

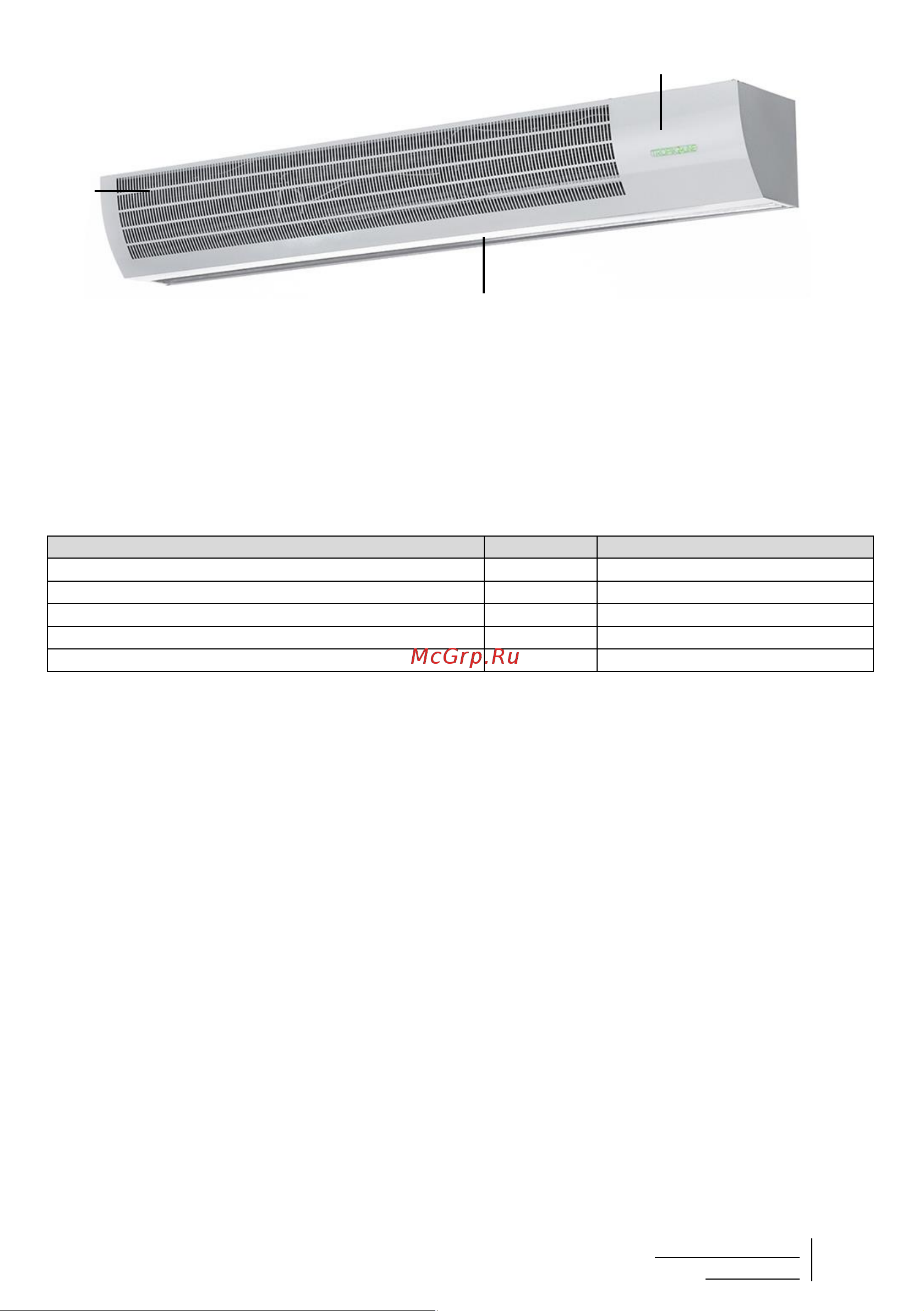

Рис.1. Устройство прибора

1. Корпус тепловой завесы

2. Решетка забора воздуха

3. Сопло выхода воздуха

5. Комплектация

Таблица 3

Наименование

Количество

Примечание

Завеса

Руководство по эксплуатации и гарантийный талон

Выносной пульт управления

Пульт 3ЕТ

Кронштейн крепления

2 / 4 / 6

Упаковка

6. Подготовка к работе

Подготовка к установке

1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила

технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по

охране труда при эксплуатации электроустановок (ПОТЭУ 2014). Подключение к электросети

осуществляется через автоматический выключатель в соответствии с «Правилами эксплуатации

электроустановок».

2. К установке и монтажу завесы допускается только подготовленный электротехнический

персонал.

3. Габаритные и установочные размеры указаны на рисунке 2. В тыльной стенке корпусов

имеются отверстия для крепления завесы к стене. В качестве крепежа рекомендуются шурупы

или болты с диаметром шляпки от 7 до 9 мм. Завеса устанавливается как можно ближе к верхней

стороне проёма, при этом необходимо выдержать расстояние между верхней стенкой корпуса и

потолком не менее 100 мм.

Также возможен монтаж завес на подвес к потолку. Для потолочного монтажа необходимы

шпильки М6.
