Габаритные и установочные размеры тепловых завес

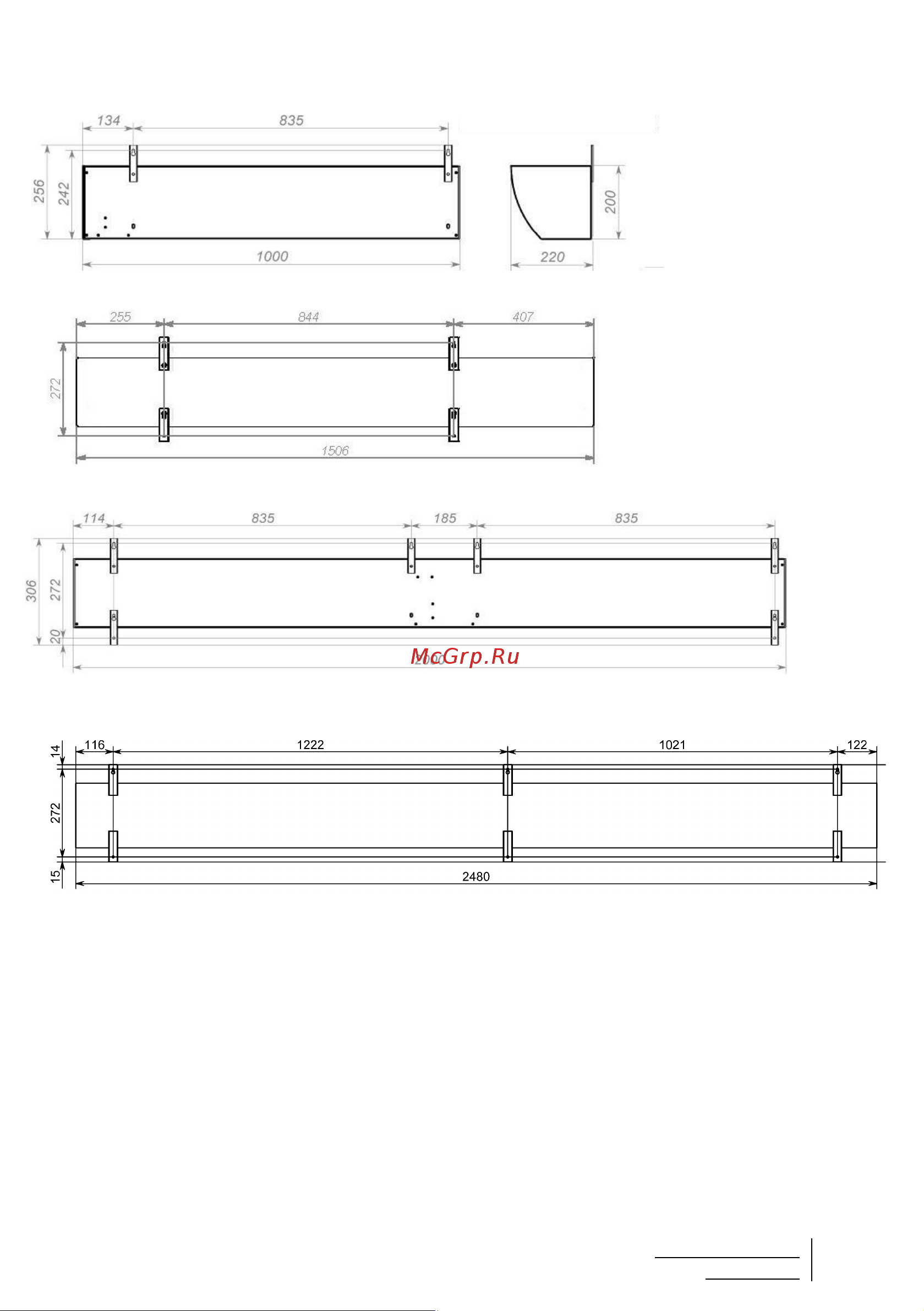

Рис. 2. Габаритные и установочные размеры приборов

Установка и подключение

1. При установке завес отвернуть саморезы на крышке завесы и снять крышку. Закрепить завесу

на стене или потолке.

Крепление на стену: Ослабить болты М6 на тыльной стенке завесы, чтобы переставить

кронштейны крепления в рабочее положение. Затянуть болты. Закрепить завесу на стене.

Крепление к потолку: В верхней части завесы по очереди заменить каждый из 4 крайних

болтов М6 на шпильку М6, зафиксировав контргайкой. Заменять каждый болт строго по

очереди.

2. Подключить сетевой кабель к автомату защиты.

Модели Т204Е10, Т206Е10, Т209Е10, Т212Е10

Модели Т207Е15, Т209Е15, Т214Е15, Т218Е15

Модели Т209Е20, Т212Е20, Т218Е20, T220E20, Т224Е20

Модели T212E25, T215E25, T218E25, T225E25, T230E25
