6
Подготовка к работе
Вертикальная установка
При вертикальном монтаже завесы ее необходи-
мо располагать таким образом, чтобы выпуск воз-
духа по возможности наиболее близко находился
к плоскости проема, а срез выпускающего сопла
– на уровне верхней кромки дверной рамы. При
монтаже необходимо следить, чтобы смотровые
отверстия были доступны и составляли примерно
250 мм.
В задней стенке корпуса завесы имеются пазы для
установки завесы (см. рисунок ниже). За эти пазы
завеса навешивается на предварительно вмон-
тированный в стену крепеж. В качестве крепежа
рекомендуются шурупы или болты с диаметром
шляпки от 9 до 11 мм. Установочные размеры за-
вес приведены в таблице ниже.

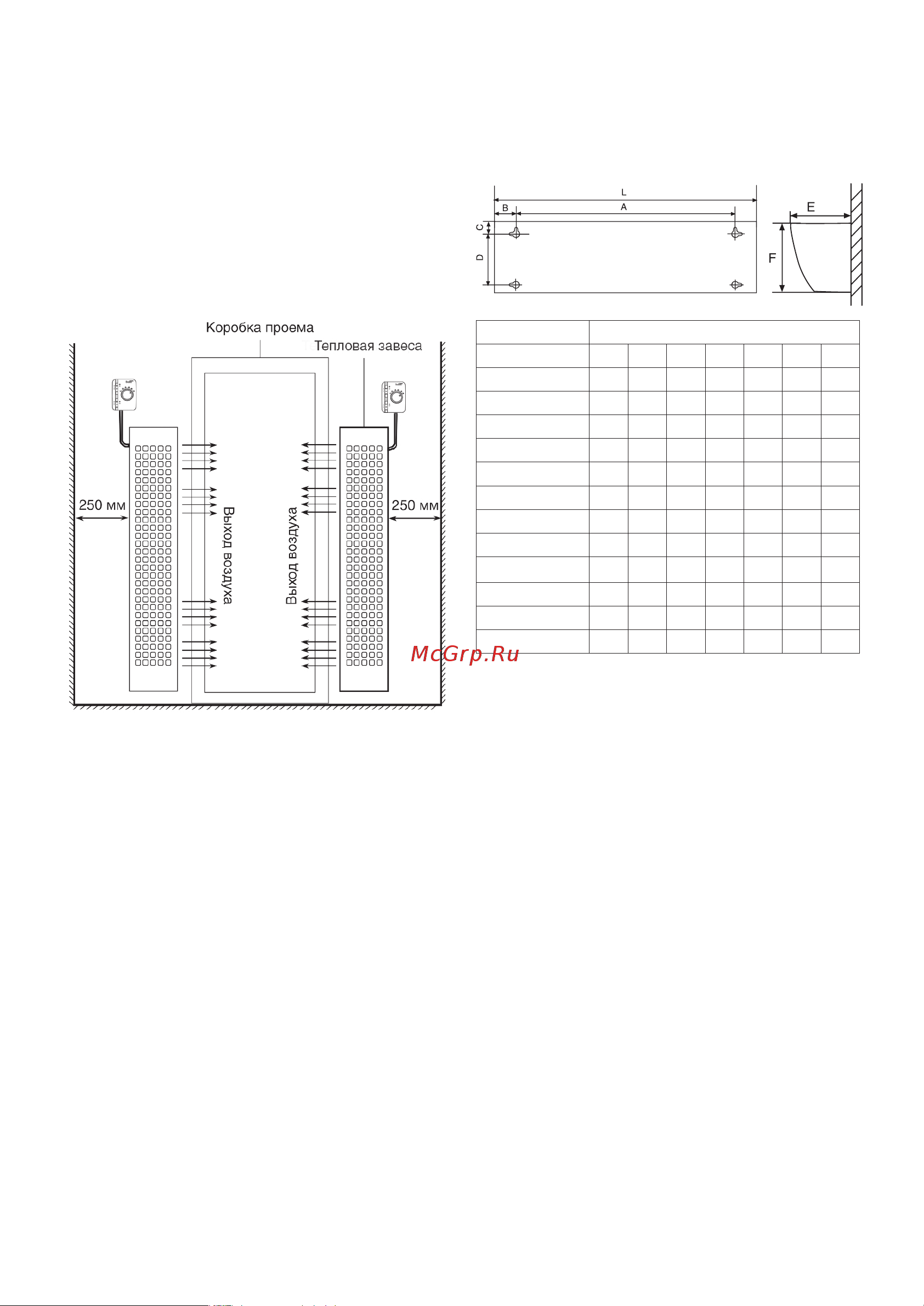

l
Схема задней пластины завес для горизон-
тальной или вертикальной установки
Модель Размеры, мм
L А В С D Е F
ВНС-М10Т06-PS 1074 672 196 40 154 220 240
ВНС-М10Т09-PS 1074 672 196 40 154 220 240
ВНС-М15Т09-PS 1437 1045 196 40 154 220 240
ВНС-М15Т12-PS 1437 1045 196 40 154 220 240
ВНС-М20Т12-PS 1887 1495 196 40 154 220 240
ВНС-М20Т18-PS 1887 1495 196 40 154 220 240
ВНС-М20Т24-PS 1887 1495 196 40 154 220 240
BHC-M25T12-PS 2340 1940 200 40 154 220 240
BHC-H10T12-PS 1120 650 235 40 200 295 285
BHC-H15T18-PS 1530 1060 235 40 200 295 285
BHC-H20T24-PS 2020 1450 285 40 200 295 285
BHC-H20T36-PS 2020 1450 285 40 200 295 285
