Управление прибором

Управление водяной тепловой завесой BHC-

H22W35-DE

Управление водяными тепловыми завесами осу-

ществляется с помощью выносного проводного

пульта BRC-W и BRC-C (опция, продается отдель-

но). Пульт BRC-W, регулирует производитель-

ность завесы а также при помощи встроенного

датчика температуры позволяет поддерживать

необходимую температуру воздуха вблизи про-

ема регулируя подачу теплоносителя. При под-

ключении выносного датчика к пульту BRC-W

считывание температуры с встроенного датчика

прекращается.

Пульт BRC-C, при помощи встроенного потенци-

ометра обеспечивает автоматический переход

воздушной завесы из максимального режима вен-

тиляции в минимальный и наоборот, в зависимо-

сти от объема и температуры поступающего в по-

мещение воздуха. При подключенном магнитном

дверном контакте (концевом выключателе) к пуль-

ту BRC-C в момент открытия защищаемого проема

обеспечивается автоматический переход завесы в

максимальный режим вентиляции.

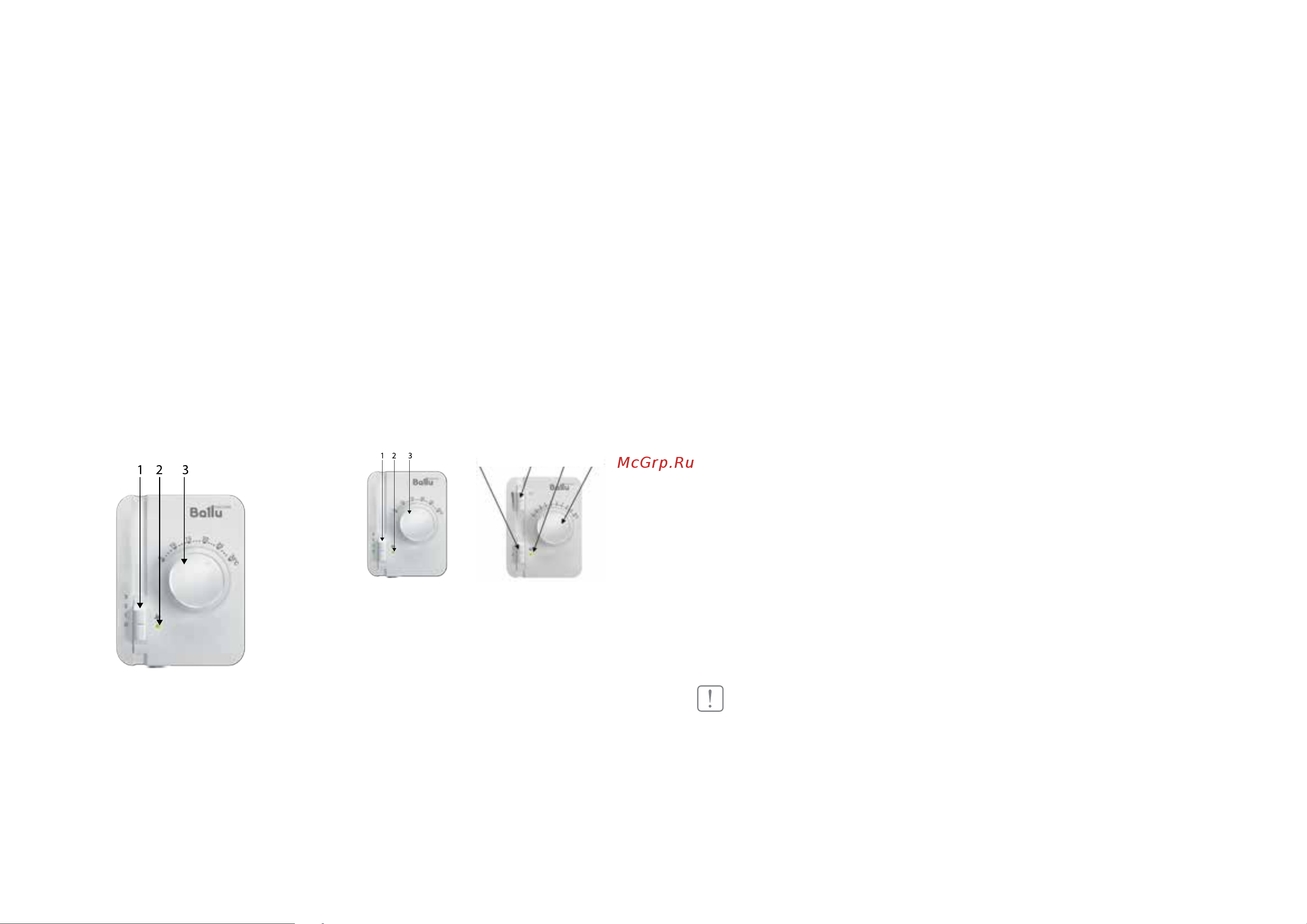

1 - четырехпозиционный переключатель скорости

вращения вентилятора;

2 - светодиодный индикатор работы вентилятора

(зеленого цвета);

3 - поворотный потенциометр для задания темпе-

ратуры воздуха в помещении.

Работа завесы с подключенным теплоносите-

лем

Открыть вентиль (вентили) для подвода тепло-

носителя к теплообменнику. Переключателями

пульта включить вентилятор и установить необхо-

димый режим производительности.

Включение. Для включения завесы в режим ми-

нимальной производительности необходимо пе-

ревести переключатель «1» в положение 1.

Для включения завесы в режим частичной произ-

водительности необходимо перевести переклю-

чатель «1» в положение 2.

Для включения завесы в режим максимальной

производительности необходимо перевести и

переключатель «1» в положение 3. Электронный

термостат пульта поддерживает температуру в

помещении заданную на поворотной шайбе по-

тенциометра управляя открытием или закрытием

двух/трехходового клапана смесительного узла.

Выключение. Для отключения завесы необходи-

мо перевести переключатель «1» в положении 0 и

отключить завесу от электросети.

Управление водяной тепловой завесой пульта-

ми BRC-W и BRC-C

Перед включением завесы переключатели пуль-

тов должны находиться в положении 0.

BRC-W

4 5 6 7

BRC-С

1 - четырехпозиционный переключатель скорости

вращения вентилятора;

2 - светодиодный индикатор работы вентилятора

(зеленого цвета);

3 - поворотный потенциометр для задания темпе-

ратуры воздуха в помещении;

4 – переключатель включения режима защиты от

проникновения уличного воздуха;

5 – переключатель выбора времени работы в ре-

жиме защиты от проникновения уличного воздуха

после закрытия дверного проема;

6 – индикатор включения режима защиты от про-

никновения уличного воздуха;

7 – поворотный потенциометр задания разницы

температуры для включения функции «энергосбе-

режения».

Защита от проникновения уличного воздуха

(при условии подключенного датчика на от-

крытие дверного проема).

Включение. Для включения завесы в режим защи-

ты от проникновения наружного воздуха необхо-

димо перевести переключатель «4» в в положение

1. При открытии дверного проема включается ре-

жим максимальной вентиляции и работает опре-

деленное время после закрытия дверей. Время

работы после закрытия дверей регулируется с

помощью переключателя «5» от 20 секунд до 10

минут.

Выключение. Для отключения перевести пере-

ключатель «4» в положение 0 и отключить завесу

от электросети.

Вентиляция с подогревом воздуха.

Для включения завесы в режим минимальной про-

изводительности необходимо перевести пере-

ключатель «4» в положение 1 и переключатель «1»

в положение 1.

Для включения завесы в режим частичной произ-

водительности необходимо перевести переклю-

чатель «4» в положение 1 и переключатель «1» в

положение 2.

Для включения завесы в режим максимальной

производительности необходимо перевести пе-

реключатель «4» в положение 1 и переключатель

«1» в положение 3.

Функция «энергосбережения» пульта BRC-C пред-

усматривает, что при температуре в помещении

больше чем разница температур установленных

на потенциометрах пультов BRC-W и BRC-C, завеса

будет переходить в режим минимальной вентиля-

ции.

Независимо от температуры в помещении при от-

крытии дверного проема включается режим мак-

симальной вентиляции.

ВНИМАНИЕ!

Электронный термостат пульта BRC-W поддержи-

вает температуру в помещении, управляя откры-

тием или закрытием двух/трехходового клапана.

Поиск и устранение неисправностей

электрической завесы

Если завеса не включается

Возможные причины:

• отсутствует напряжение в сети. Проверить на-

личие напряжение в электросети.

• обрыв кабеля питания. Проверить целостность

кабеля питания, при необходимости заменить

неисправный кабель.

• неисправен или неправильно подключен пульт

управления завесой. Проверить правильность

подключения пульта. При необходимости заме-

нить неисправный пульт.

Если воздушный поток не нагревается

Возможные причины:

• обрыв цепи питания электронагревателей.

Устранить обрыв;

• неисправны электронагреватели. Заменить

электронагреватели;

• сработал датчик защиты от перегрева, который

отключил нагревательные элементы.

Необходимо выяснить причины, вызвавшие пере-

грев завесы и устранить их. Гарантированный срок

срабатывания защитного термостата не более 5

минут для повторного включения завесы необхо-

димо выключить ее, дождаться остывания ТЭНов,

устранить причины, вызвавшие перегрев, нажать

на кнопку защитного термостата которая нахо-

дится за воздухозаборной решеткой в верхней и

нижней части завесы и повторно включить завесу.

Расположение кнопок ручного сброса термоста-

тов приведены в разделе управление.

Поиск и устранение неисправностей

водяной завесы

Вентилятор не включается

Возможные причины и способы устранения:

• отсутствует напряжение питания. Включить

автоматический выключатель питания

сети. Проверить наличие напряжения сети.

Проверить целостность сетевого кабеля, неис-

правный заменить;

• вышел из строя двигатель вентилятора.

Заменить двигатель;

• не работают переключатели пульта. Проверить

работу переключателей. Неисправный заме-

нить.

Поиск и устранение неисправностей
