Подготовка к работе
Подготовка к работе
Монтаж завесы
При установке, монтаже и запуске в эксплуата-
цию необходимо соблюдать правила технической
эксплуатации электроустановок потребителей
(ПТЭЭП) и межотраслевые правила по охране тру-
да при эксплуатации электроустановок (ПОТ РМ-
016-2001).
В боковых пластмассовых крышках имеются от-
верстия для установки. Завеса навешивается на
предварительно вмонтированный в стену кре-
пеж. В качестве крепежа рекомендуются шурупы
или болты с максимальным диаметром шляпки 9
мм.
Завеса устанавливается как можно ближе к верх-
ней стороне проема, при этом необходимо вы-
держать расстояние между верхней стенкой кор-
пуса и потолком не менее 100 мм.

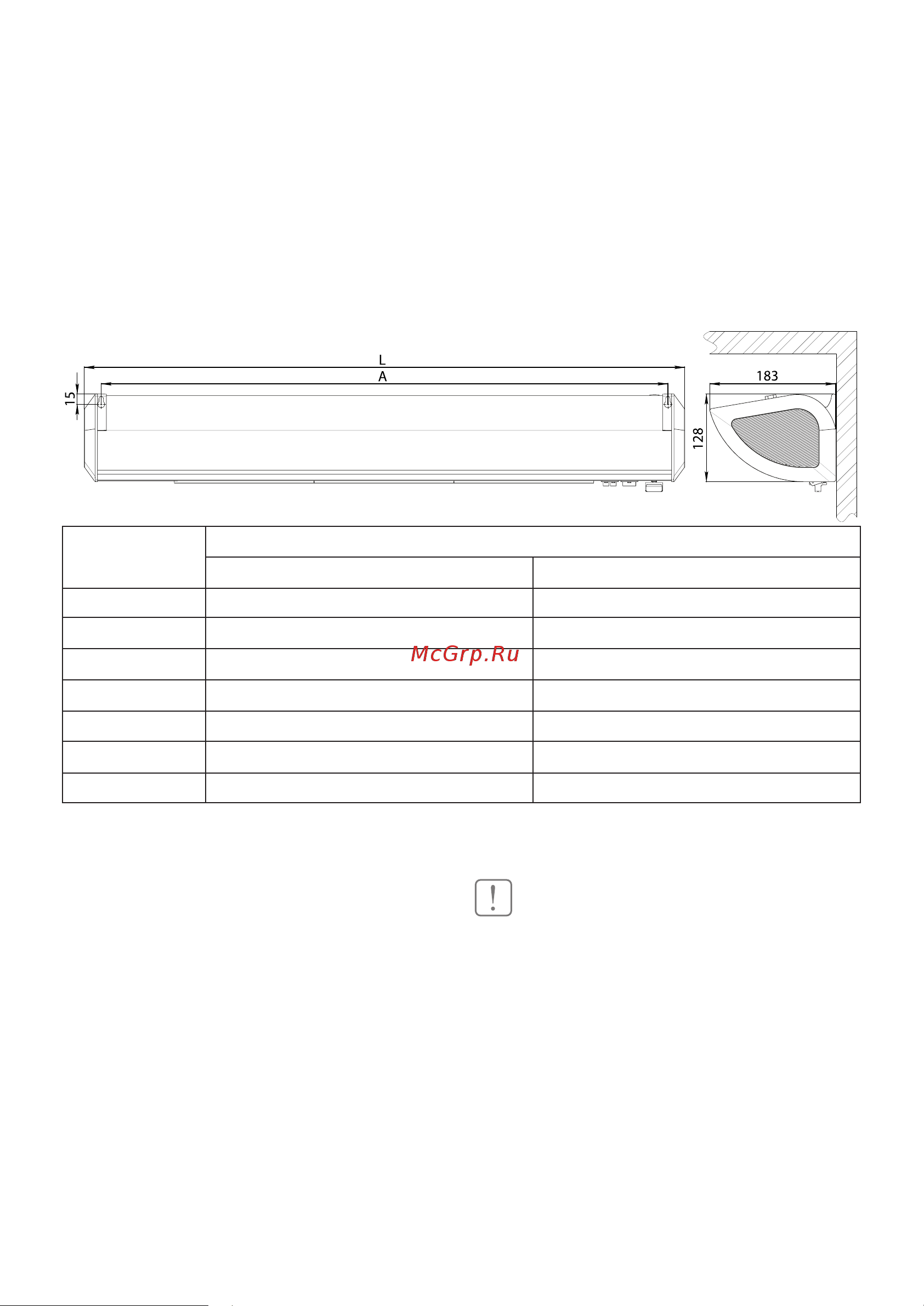

Модель
Размеры
L,мм А,мм
BHC-L05S02-S 505 457
BHC-L06S03-S 595 545
BHC-L09S03-ST 875 824
BHC-L09S03-SP 875 824
BHC-L09S05-ST 875 824
BHC-L10S06-SP 1025 973
BHC-L15S09-SP 1505 1454
Подключение к электрической сети
ВНИМАНИЕ!
Тепловая завеса должна подключаться специ-
алистами, имеющими соответствующую группу
доступа по электробезопасности.
Подключение к электросети осуществляется
через автоматический выключатель в соответ-
ствии с «Правилами эксплуатации электроуста-
новок».
Завесы BHC-L09S03-SP, BHC-L09S05-ST, BHC-
L10S06-SP, BHC-L15S09-SP подключаются к сети
при помощи предустановленного кабеля пита-
ния согласно электрическим схемам .
Завесы BHC-L05S02-S, BHC-L06S03-S, BHC-
L09S03-ST поставляются со шнуром питания с
вилкой, подключенным на заводе изготовителе.
Размещение завесы
Рабочее расположение завесы только горизонталь-
ное. Перед воздухозаборной решеткой и выходным
соплом не должно быть препятствий. При монтаже
завес должен обеспечиваться свободный доступ к
местам их обслуживания. Для перекрытия широко-
го проема допускается устанавливать несколько за-
вес одной серии вплотную, создавая непрерывную
воздушную струю.
Размещение пульта управления
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе работа
терморегулятора будет зависеть от температуры
воздушного потока.
Для установки пульта управления необходимо:
отвернуть винт на верхней части пульта и снять
верхнюю крышку, снять панель с термостатом
и платой управления, закрепить заднюю стенку
пульта к стене, собрать пульт в обратном порядке.
