Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Управление группой

Управлять группой завес (синхронно с одной точки) возможно одним пультом HL10. Максимальное количество

подключаемых завес к одному пульту указано в таблице технических характеристик. В группе должны быть

завесы одной модели, объединение разных моделей не допускается!

Для подключения группы завес к пульту необходимо:

• от кабеля управления каждого изделия отсоединить пульты HL10;

• свободные концы пятижильных кабелей управлений соединить в группу, используя

монтажную коробку. В случае соединения двух завес допускается не использовать

монтажную коробку, а подключить напрямую к колодке пульта HL10;

• управляющая фаза L кабеля управления подключается к пульту только от ведущей

завесы, для ведомых завес серый провод следует изолировать (см. схему

подключения ниже);

• возьмите любой из отсоединённых пультов HL10 и подключите его к группе в строгом

соответствии с цветовой маркировкой проводов (см. схему подключения ниже).

В случае отсутствия или недостаточной длины кабеля управления, рекомендуется использовать

кабель 5*0,5 мм

с медными многопроволочными жилами.

синий

чёрный

жёлто-зелёный

коричневый

серый*

ПУЛЬТ HL10

Кабель 5*0,5 мм

Кабель управления

(Master)

Кабель управления (Slave)

*Серый провод изолировать

для ведомых завес

Ведущая Ведомая Ведомая

Завеса Завеса Завеса

LoMe

HiL N

Монтажная

коробка

(1)

(2)

(3)

(4)

(5)

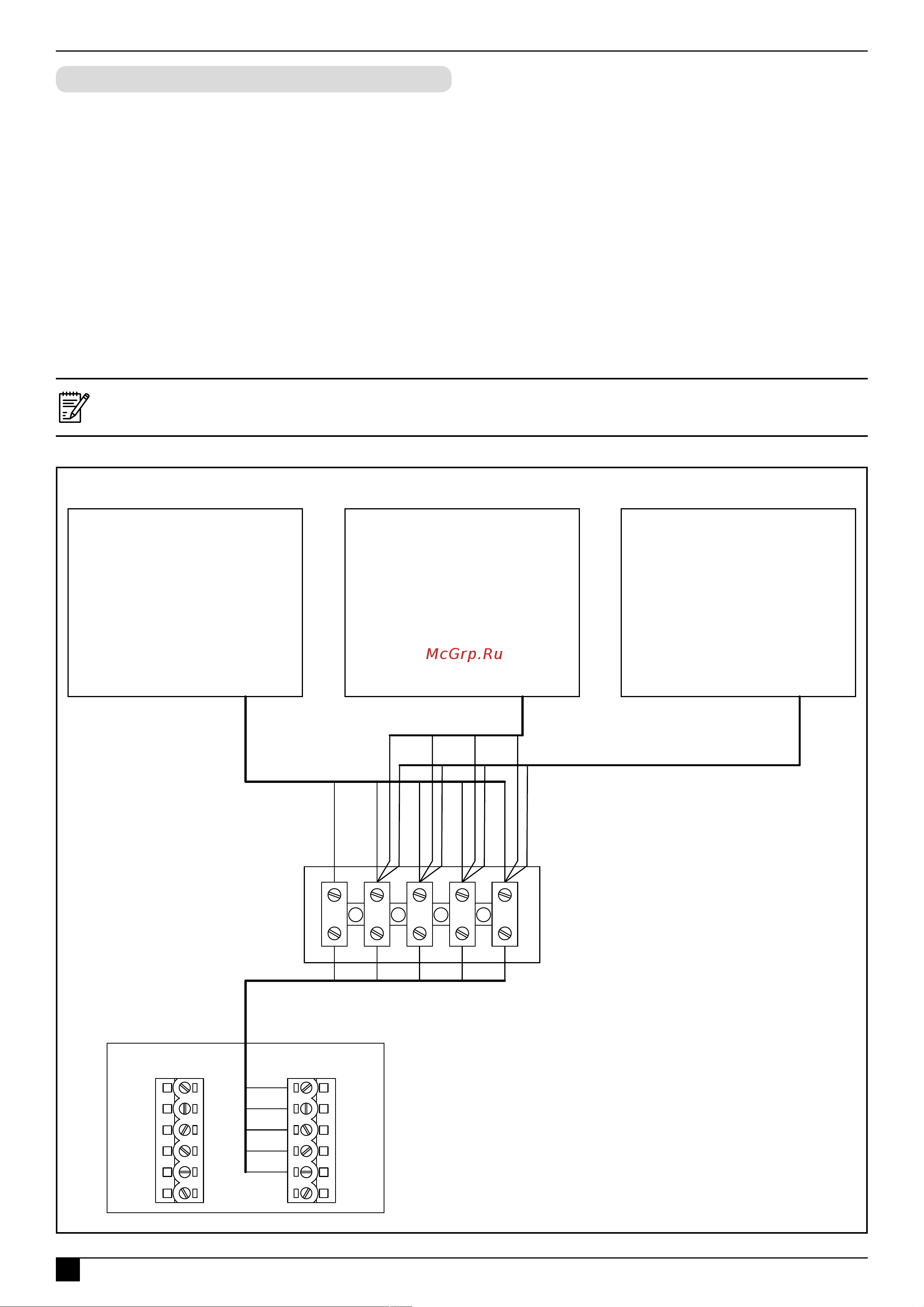

Схема подключения группы завес

ТМ330008
