Серия 200 Комфорт без источника тепла
17
УПРАВЛЕНИЕ
Подключение ПКП охранно-пожарной сигнализации
При срабатывании ПКП цепи управления пульта отключаются, тем самым отключая вентилятор завесы. Когда
причина срабатывания сигнализации устранена завеса или группа завес вернутся в режим, который был
установлен до срабатывания ПКП или выключатся, если они были выключены.
Если в системе присутствует концевой выключатель, тогда ПКП имеет приоритет по сравнению с концевым
выключателем, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.
Чтобы подключить ПКП к завесе или к их группе необходимо:
• подключить напрямую к колодке пульта HL10, при условии отсутствия концевого выключателя (КВ);
• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование») и подключить ПКП
охранно-пожарной сигнализации и другое имеющиеся дополнительное оборудование к БЛОКу-WA (ver.E) в
соответствии с инструкцией на БЛОК-WA (ver.E) и схемой подключения, указанной ниже;
• ПКП должен быть заземлён, используйте общий контур заземления;
• используйте медные проводники сечением 0,5-1,0 мм
2
.

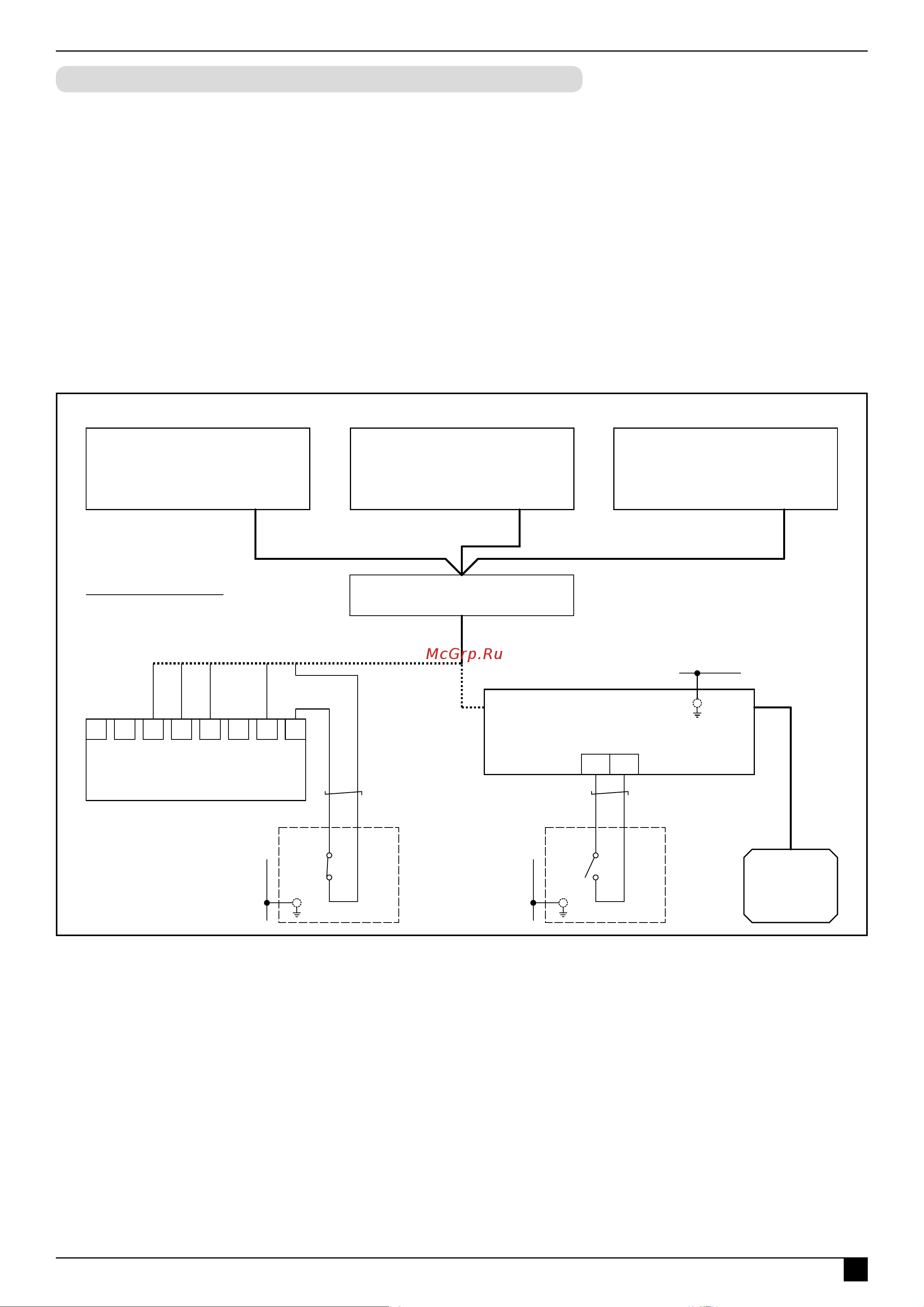

Схема подключения ПКП к группе завес
Условные обозначения:
ПКП - прибор приёмно-к
онтрольный пожарный
П
П1
N.O.
ПКППКП
220 В 50 Гц
PE
БЛОК-WA (ver.E)*
Кабель управления
БЛОК-WA (ver.E)
X2X1
PE
N.C.
220 В 50 Гц
PE
Кабель управления (Master)
Кабель
управления
(Slave)
Кабель управления (Slave)
Ведущая Ведомая Ведомая
Завеса Завеса Завеса
Монтажная коробка
2
Кабель 5*0,5 мм
NP
H1H2
L
Hi
Me
Lo
ПКП коммутирует
нейтраль сети 220В/50Гц.
Ток не более 0,1 А.
ПКП коммутирует
фазу сети 220В/50Гц.
Ток не более 1 А.
ТМ310170
ПУЛЬТ HL10
ПУЛЬТ HL10
*Подключение ПКП охранно-пожарной сигнализации через БЛОК-WA (ver.E) необходимо только в том случае, если
в системе присутствует одно или несколько дополнительных устройств, а именно концевой выключатель (КВ).
Подключение кабелей управления завес
к монтажной коробке указано в разделе
«Управление: Управление группой»
