18
Руководство по эксплуатации и монтажу. Технический паспорт
УПРАВЛЕНИЕ
Подключение концевого выключателя
Концевой выключатель (КВ) с нормально разомкнутым контактом задаёт определённую логику работы завесе
или группе завес:
• Контакты КВ замкнуты. Независимо от установленного режима работы, а также при выключенном состоянии
завесы или группы завес, принудительно включится максимальная скорость вращения вентилятора.
• Контакты КВ разомкнуты. Завеса или группа завес ввернутся в режим, который был установлен до
срабатывания КВ или выключатся, если они были выключены.
Чтобы подключить КВ к завесе или к их группе необходимо:
• подключить напрямую к колодке пульта HL10, при условии отсутствия ПКП охранно-пожарной сигнализации;
• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование») и подключить КВ и
другое имеющиеся дополнительное оборудование к БЛОКу-WA (ver.E) в соответствии с инструкцией на
БЛОК-WA (ver.E) и схемой подключения, указанной ниже;
• КВ должен быть заземлён, используйте общий контур заземления.
• рекомендуется использовать медные проводники сечением 0,5-1,0 мм
2
.
Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.
В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).
K
K1
N.O.
N.O.
КВ
КВ*
220 В 50 Гц
220 В 50 Гц
PE
PE
Условные обозначения:
ПКП - прибор приёмно-контрольный пожарный
БЛОК-WA (ver.E)*
Кабель управления
БЛОК-WA (ver.E)
X2X1
PE
Кабель управления (Master)
Кабель
управления
(Slave)
Кабель управления (Slave)
Ведущая Ведомая Ведомая
Завеса Завеса Завеса
Монтажная коробка
2
Кабель 5*0,5 мм
NP
H1H2
L
Hi
Me
Lo
КВ коммутирует
фазу сети 220В/50Гц.
Ток не более 5 А.
КВ коммутирует
фазу сети 220В/50Гц.
Ток не более 0,1 А.

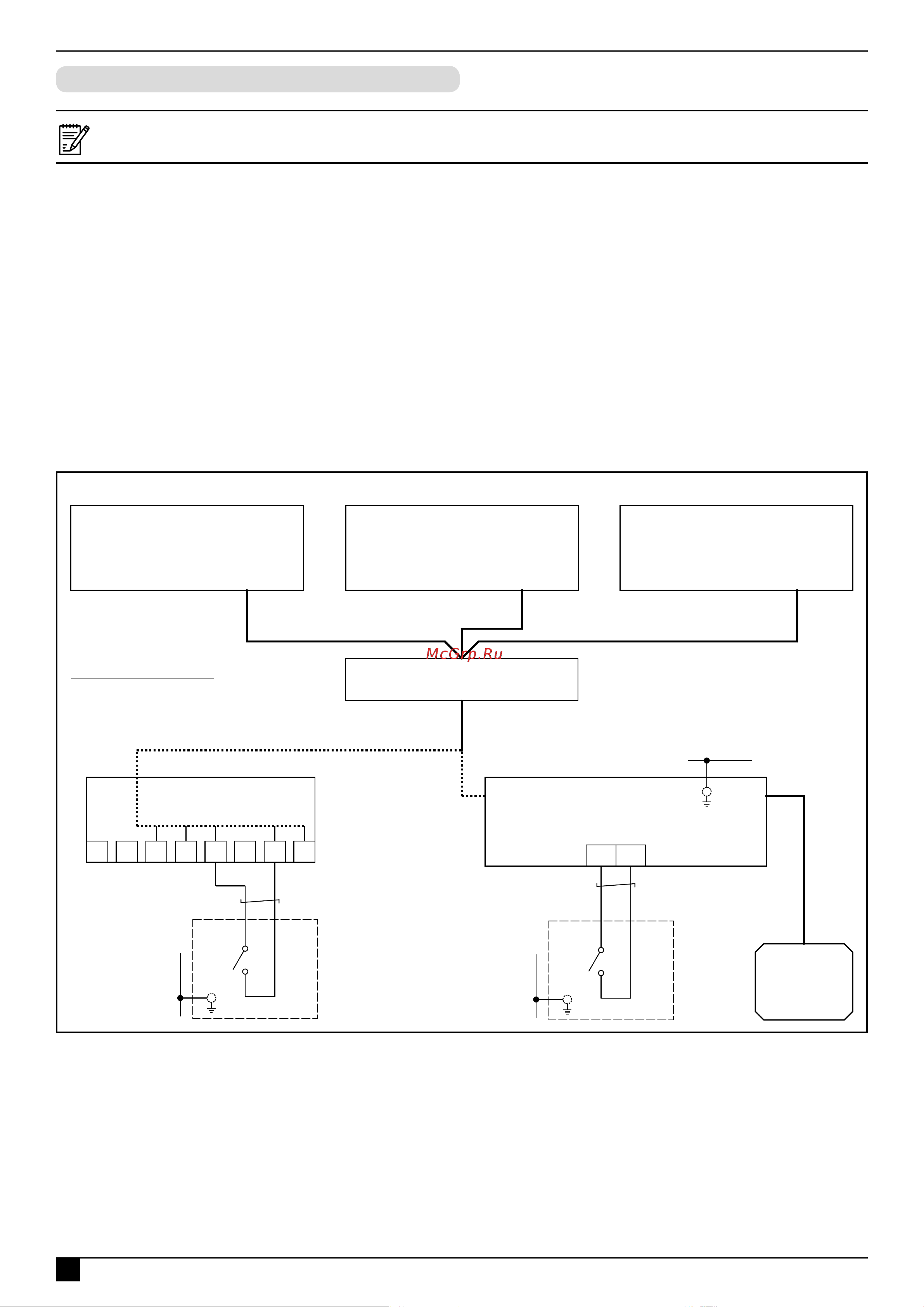

Схема подключения концевого выключателя к группе завес
ТМ320033
ПУЛЬТ HL10
ПУЛЬТ HL10
*Подключение КВ через БЛОК-WA (ver.E) необходимо только в том случае, если в системе присутствует одно
или несколько дополнительных устройств, а именно: ПКП охранно-пожарной сигнализации.
Подключение кабелей управления завес
к монтажной коробке указано в разделе
«Управление: Управление группой»
