20
Руководство по эксплуатации и монтажу. Технический паспорт
УПРАВЛЕНИЕ

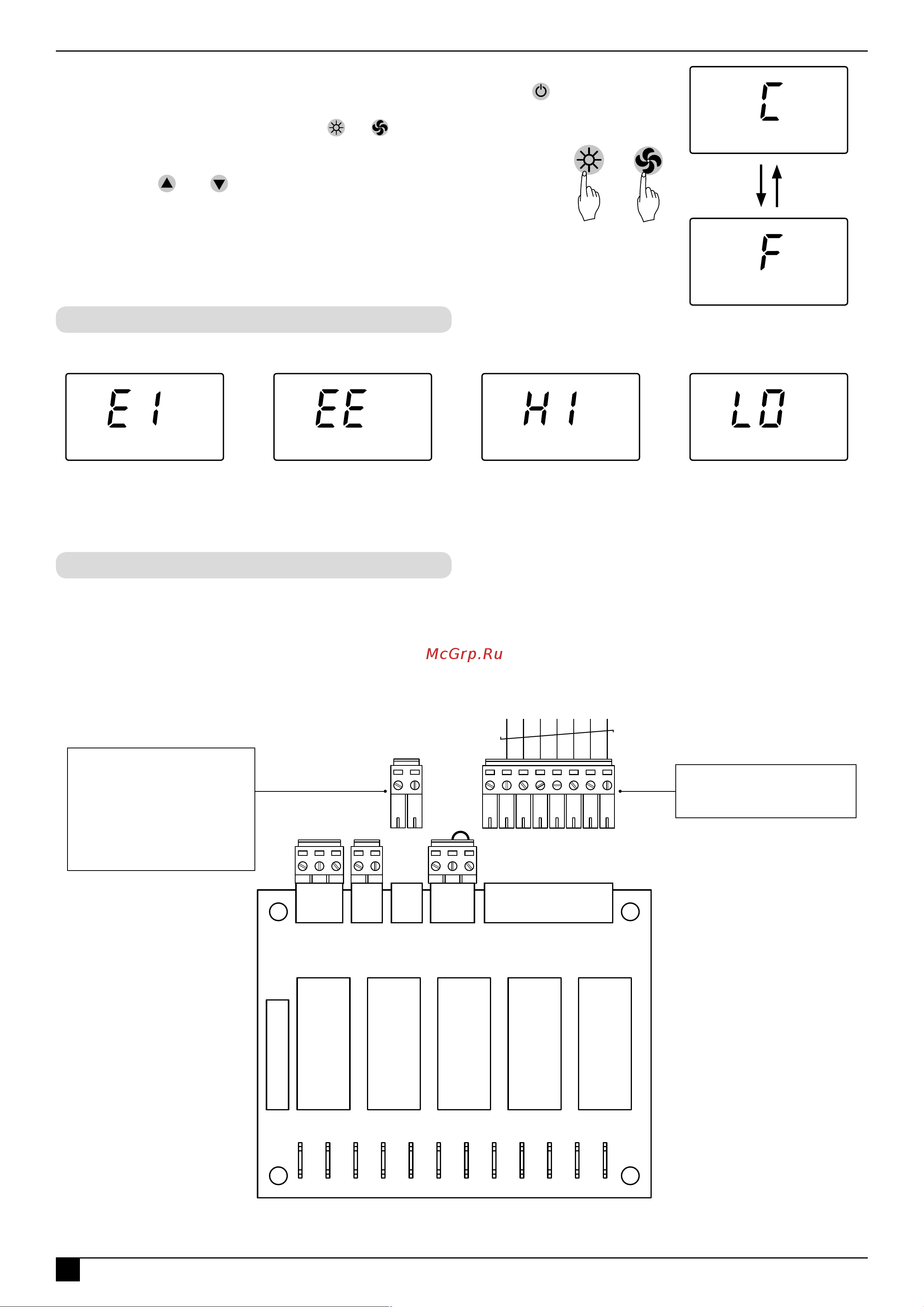

Выбор единицы измерения температуры С° / F°:
• Выключите пульт, если он был включен, нажав на кнопку
пульта HL10 или пульта дистанционного управления.
• Нажмите одновременно кнопки + и удерживайте их в
течении 3-х секунд. На дисплее отобразится текущая единица
измерения температуры.
• Кнопками или выберите единицу измерения (С - Цельсий,
F - Фаренгейт). Пульт установит режим по истечении 5-ти секунд,
если никакая кнопка не нажата, и вернется в выключенное
состояние.
Код ошибки Е1 Код ошибки ЕЕ Код ошибки HI Код ошибки LO
Неисправен датчик
температуры.
Неисправно ЭСППЗУ Текущая температура
в помещении (Room)
выше плюс 40°С
Текущая температура
в помещении (Room)
ниже 0°С
ТМ310021
ТМ310022
ТМ310023
ТМ310024 ТМ310019ТМ310020
3 сек
+
Коды ошибок пульта
Коммутационная плата РСВ-АС
Функциональные возможности:
• Управление неограниченным количеством завес одним пультом, используя метод шлейфового соединения.
• Комбинирование и управление группой завес любой серии и модели с одинаковыми источниками тепла.
• Подключение концевого выключателя.
PCB-AC
КВ
ПУЛЬТ
РЕЛЕ
ПРЕДОХРАНИТЕЛЬ
РЕЛЕ РЕЛЕ
КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ
РЕЛЕ РЕЛЕ
N1
N1
1
2
5
6 7
L
КВ-2
Разъём КВ: Разъём для
подключения концевого
выключателя с нормально
разомкнутым контактом
к завесе. Коммутация
нейтрали сети 220 В 50 Гц.
Ток не более 0,1 А.
Разъём пульта: Разъём
для подключения пульта
управления к завесе.
ТМ310257
