УПРАВЛЕНИЕ

Концевой выключатель (КВ) с нормально разомкнутым контактом задаёт определённую логику работы:

• Контакты КВ замкнуты. Независимо от установленного режима работы, а также при выключенном состоянии

завесы или группы завес, принудительно включатся максимальная скорость вращения вентилятора и обе

ступени нагрева (максимальная тепловая мощность).

• Контакты КВ разомкнуты. Завеса или группа завес ввернутся в режим, который был установлен до

срабатывания КВ или выключатся, если они были выключены.

Для подключения КВ необходимо:

• открыть монтажный люк ведущей (Master) завесы (см. раздел «Подключение к электросети»);

• определить место ввода кабеля КВ и освободить специальную заглушку из корпуса завесы;

• завести кабель КВ через отверстие в крышке монтажного люка и соединить КВ с соответствующим разъёмом

ведущей (Master) коммутационной платы PCB-AC в соответствии со схемой подключения.

• КВ должен быть заземлён, используйте общий контур заземления.

• рекомендуется использовать медные проводники сечением 0,5-1,0 мм

Концевые выключатели должны быть предусмотрены в проекте и установлены монтажной организацией.

В комплект поставки с завесой могут быть включены как опция (см. раздел «Опционное оборудование»).

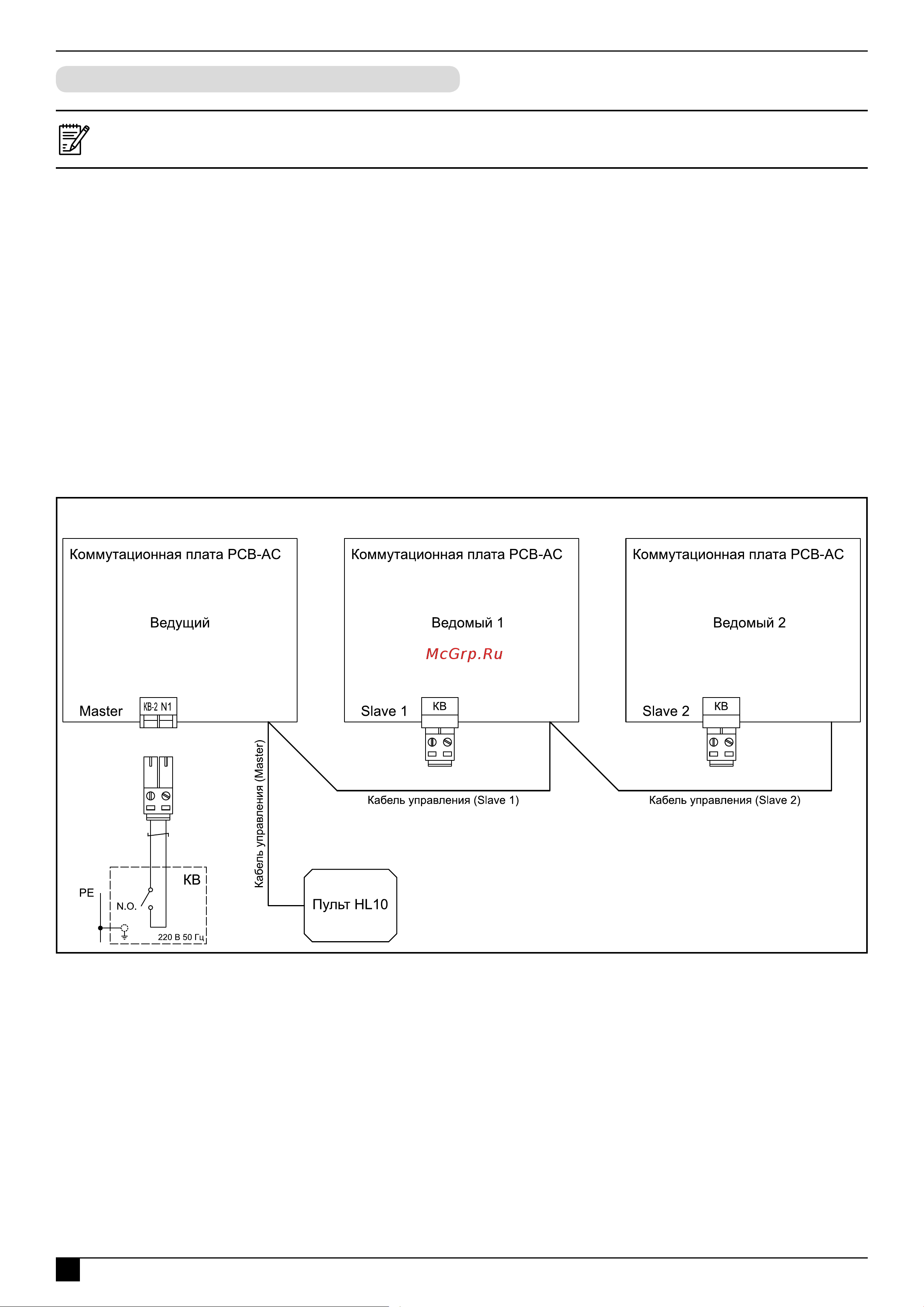

Схема подключения концевого выключателя к группе завес

ТМ310027

Подключение концевого выключателя
