Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

Модель

Размеры, мм Размеры сопла

A А

B* C* D Д*Ш, мм кол-во

КЭВ-6П3231Е

КЭВ-6П3031Е

КЭВ-9П3031Е

КЭВ-12П3031Е

1070 770 819 819 –

265 355

1000 796*60 1

КЭВ-9П3011Е

КЭВ-12П3011Е

КЭВ-15П3011Е

1560 1260 1310 601 108 1500 578*60

КЭВ-12П3041Е

КЭВ-18П3041Е

КЭВ-24П3041Е

2015 1715 1765 819 127 2000 796*60

Размер В* указан без учета выступающего кабельного ввода.

Размер С* указан с учетом кронштейнов.

С*

воздухозаборное окно

С*

воздухозаборное окно

воздуховыпускные окна/сопла

136 мм 136 мм

ТМ310042

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

ТМ310054

МОНТАЖ

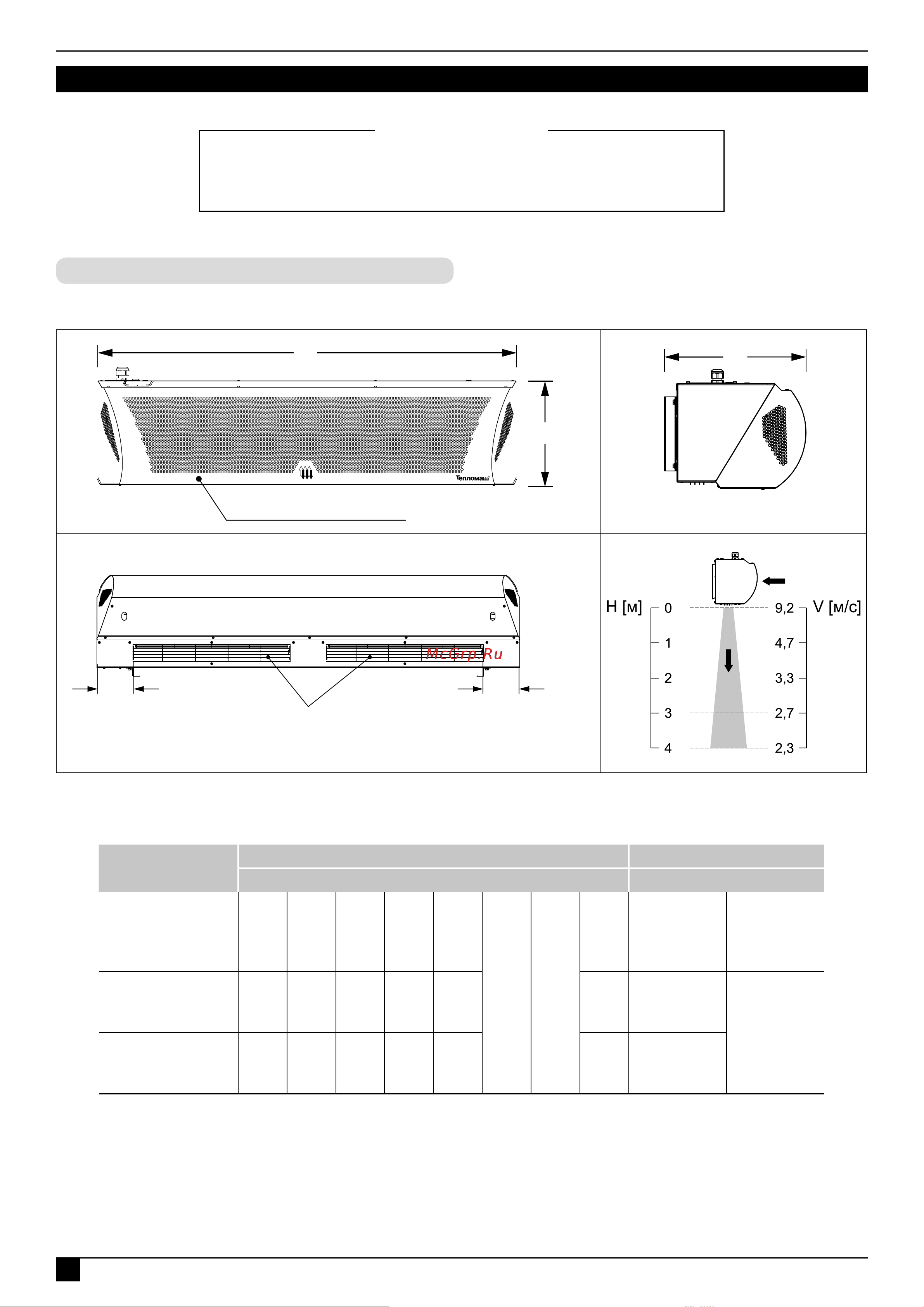

Габаритные и установочные размеры

ТМ310044
