28
Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Завеса

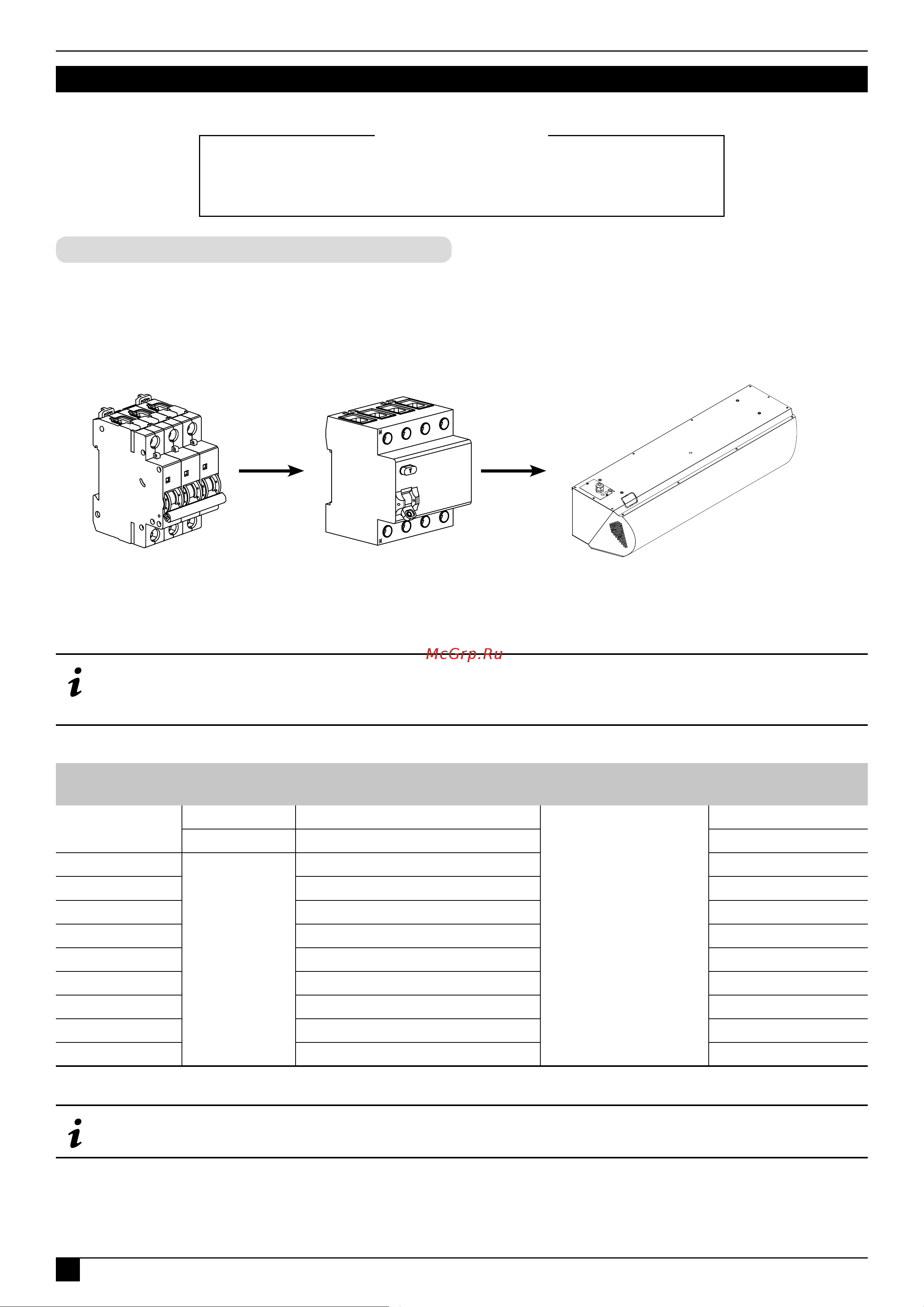

Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой УЗО и автоматический выключатель.
* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное УЗО для
подключения трёхфазной завесы. Принцип подключения однофазной завесы остаётся таким же, только
вместо трёхполюсного автоматического выключателя используется двухполюсный и двухполюсное УЗО.
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-6П3231Е
220 В 32 А
100 мА
3*6,0 мм
2
380 В 13 А 5*1,5 мм
2
КЭВ-6П3031Е
380 В
13 А 5*1,5 мм
2
КЭВ-9П3031Е 20 А 5*2,5 мм
2
КЭВ-12П3031Е 40 А 5*10,0 мм
2
КЭВ-9П3011Е 20 А 5*2,5 мм
2
КЭВ-12П3011Е 25 А 5*4,0 мм
2
КЭВ-15П3011Е 32 А 5*6,0 мм
2
КЭВ-12П3041Е 25 А 5*4,0 мм
2
КЭВ-18П3041Е 40 А 5*10,0 мм
2
КЭВ-24П3041Е 50 А 5*16,0 мм
2
Автоматический
выключатель*
ТМ310046
ТМ310047
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.
УЗО*
ТМ310045
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Защитные устройства
