Руководство по эксплуатации и монтажу. Технический паспорт

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Особенности подключения КЭВ-6П3231Е:

Питание завесы КЭВ-6П3231Е осуществляется от электросети переменного тока

с номинальным напряжением ~220 (230) В по умолчанию с завода-изготовителя.

Принцип подключения завесы к электросети описан выше (см. раздел «Основные

этапы подключения»). В случае подключения к трёхфазной сети переменного тока с

напряжением 380 (400) В необходимо:

• удалить две перемычки с клеммной колодки завесы;

• подключить кабель питания ~380 (400) В как показано на рисунке ниже;

• сделать соответствующую запись при заполнении граф о вводе в эксплуатацию;

• на заводской табличке изделия зачеркнуть «220 В».

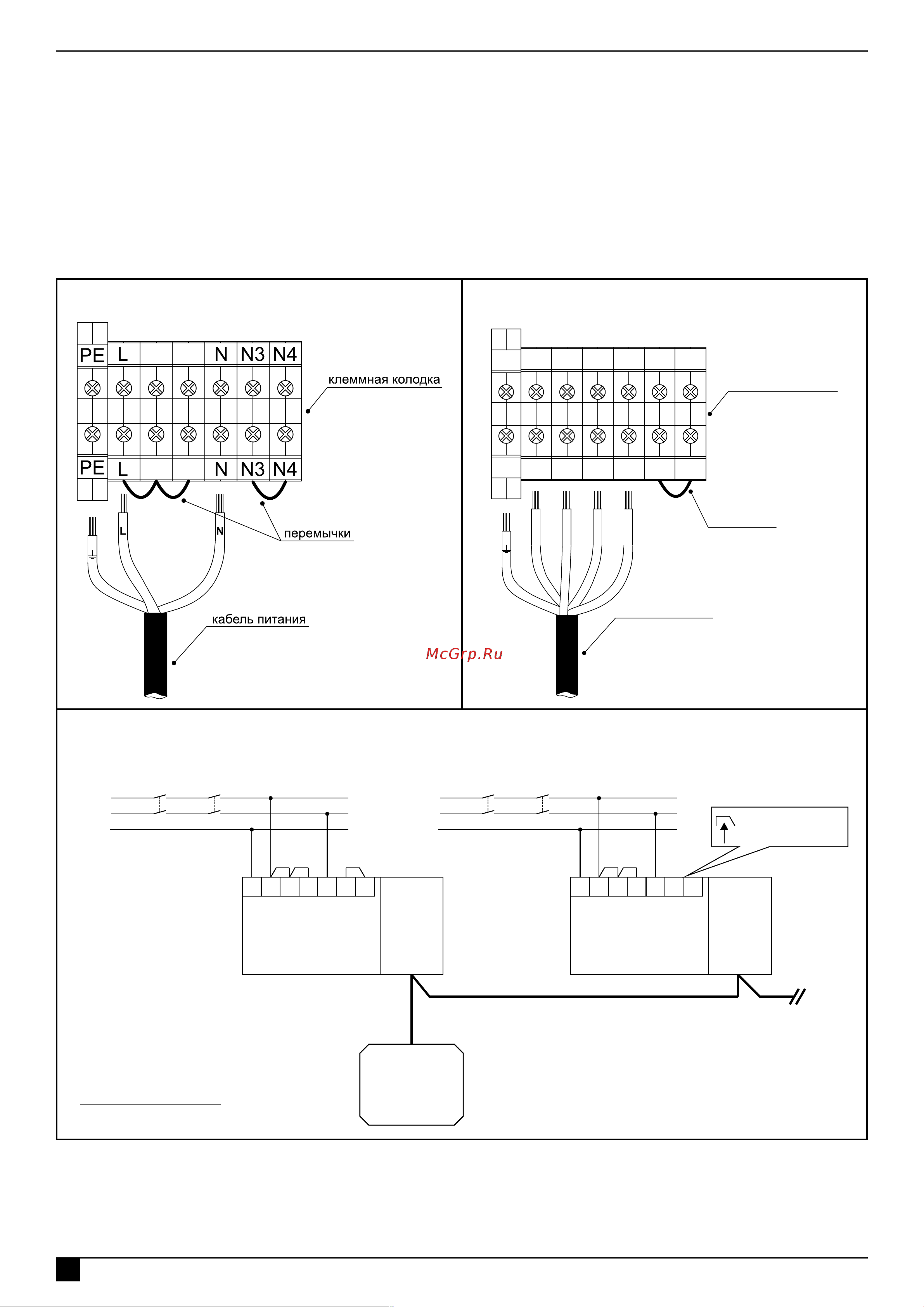

Подключение кабеля питания ~220 (230) В Подключение кабеля питания ~380 (400) В

перемычка

клеммная колодка

L1 L2

кабель питания

Схема подключения группы завес к однофазной сети переменного тока с напряжением ~220 (230) В

PE PEL LN N

N3 N3

N4 N4

Ведущая

завеса

Ведомая

завеса 1

PCB-AC PCB-AC

перемычку удалить

с ведомых завес!

Master Slave 1

L L

N N

1/N/PE ~ 220 В 50 Гц

PE PE

УЗО УЗО

QF* QF*

Условные обозначения:

*QF - автоматический выключатель

Кабель управления

(Master)

Кабель управления (Slave 1)

ТМ310051

ТМ310151

ТМ310100

Пульт HL10
