Серия 600 Колонна с водяным источником тепла
25
УПРАВЛЕНИЕ
Термостат защиты от замораживания должен быть предусмотрен в проекте и установлен
монтажной организацией. В комплект поставки с завесой может быть включен как опция (см. раздел
«Опционное оборудование»).
Термостат защиты от замораживания (ТЗЗ) служит для защиты от замерзания теплоносителя в трубках
теплообменника завесы при низких температурах наружного воздуха или при недостаточно горячем
теплоносителе в системе отопления.
Принцип работы: При достижении температуры воды в обратном трубопроводе ниже заданного предельного
значения (например плюс 5ºС), контактное соединение 1-3 переключится на контактное соединение 1-2
(функция защиты от замораживания). Когда температура теплоносителя возрастает на величину гистерезиса
переключения, ТЗЗ возвращается в прежнее состояние контактного соединения 1-3, а завеса или группа завес
вернутся в режим, который был установлен до срабатывания ТЗЗ или выключатся, если они были выключены.
ТЗЗ при срабатывании отключает ручное управление завесой и задаёт определённую логику работы:
1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически
отключатся вентиляторы завесы или группы завес.
2. Если в системе присутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически
отключатся вентиляторы, откроется клапан подачи воды и включится циркуляционный насос (при наличии).
3. Если в системе присутствует концевой выключатель, тогда ТЗЗ имеет приоритет по сравнению с
концевым выключателем, т.е. при срабатывании ТЗЗ положение концевого выключателя не имеет значения.
4. Если в системе присутствует ПКП охранно-пожарной сигнализации, тогда логика работы при
срабатывании ПКП та же, что и при срабатывании ТЗЗ.
Чтобы подключить ТЗЗ к завесе или к их группе необходимо:
• открыть монтажный люк завесы (см. раздел «Подключение к электросети»). При подключении к группе
открыть люк ведущей (Master) завесы;
• определить место ввода КВ и удалить специальные заглушки в корпусе завесы;
• завести кабель ТЗЗ через отверстие в крышке монтажного люка;
• удалить перемычку установленную в разъём ТЗЗ/ПКП, а в случае подключения к группе завес удалить её со
всех ведомых завес;
• соединить с соответствующим разъёмом коммутационной платы PCB-AC в соответствии со схемой подключения;
• ТЗЗ должен быть заземлён, используйте общий контур заземления;
• используйте медные проводники сечением 0,5-1,0 мм
2
.

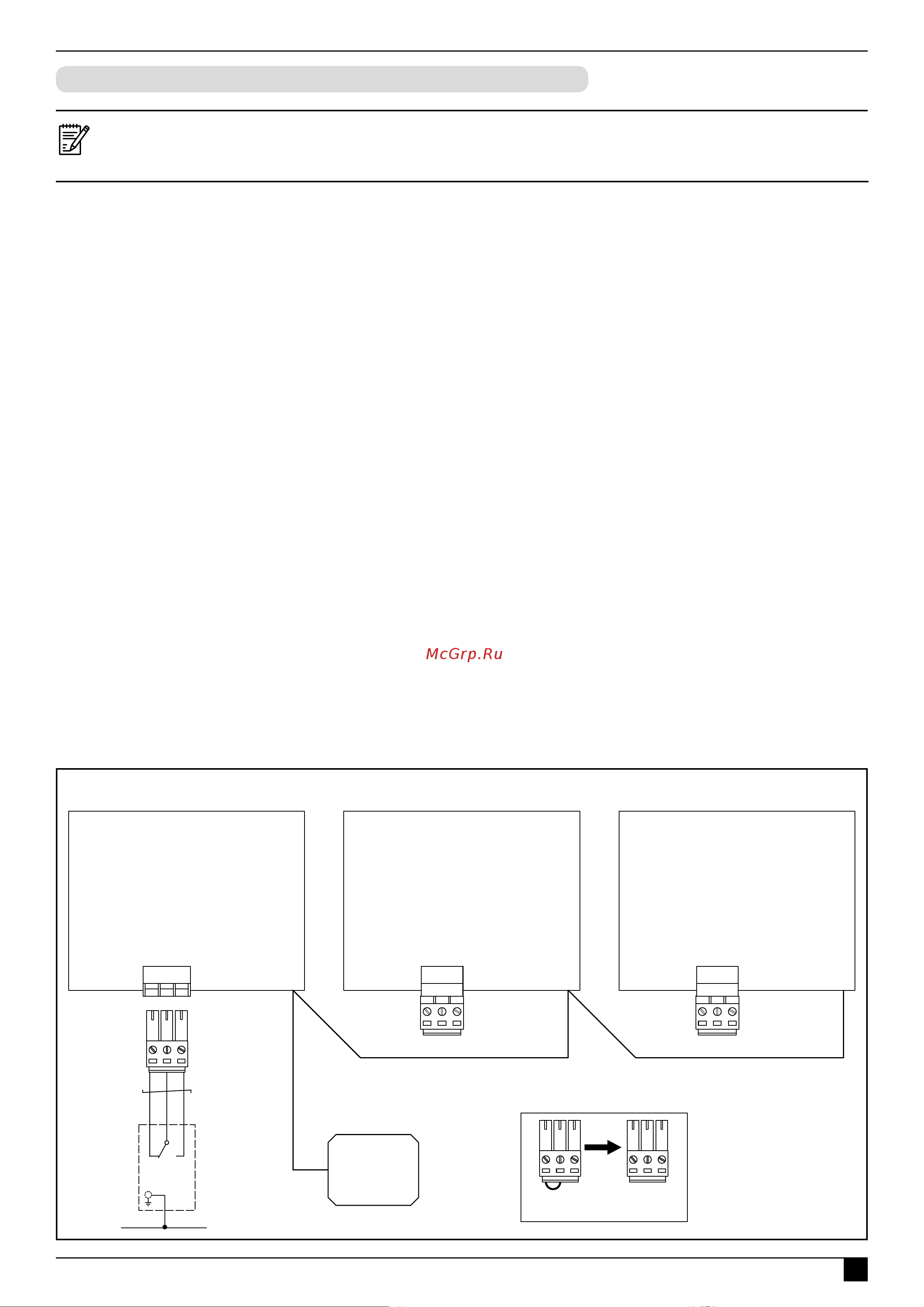

Схема подключения термостата защиты от замораживания к группе завес
ТЗЗ/ПКП
ТЗЗ/ПКП
ТЗЗ/ПКП
ТЗЗ
N1 N ТЗЗ-3
Коммутационная плата PCB-AC Коммутационная плата PCB-AC Коммутационная плата PCB-AC
Ведущий
Ведомый 1 Ведомый 2
Master Slave 1 Slave 2
Кабель управления (Master)
Кабель управления (Slave 1) Кабель управления (Slave 2)
PE
~220В 50Гц
1
23
Перемычку удалить с ведомой
и ведущих завес!
ТМ320052
Подключение термостата защиты от замораживания
Пульт HL18
