Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Т1

Т2

ВБ

Узел терморегулирования

Обозначение Наименование

В Запорные краны с воздухоотводчиком

Ф Водяной фильтр грубой очистки

ВБ Вентиль байпаса

К Трехходовой клапан

М Электропривод клапана

УТ Узел терморегулирования в сборе

Т1 Подающая магистраль

Т2 Обратная магистраль

Рекомендации по применению различных схем регулирования температуры воздуха завесы или группы

завес, отвечающие требованиям нормативных документов и стандартов данной отрасли, необходимо

получить у специалиста-проектанта по вентиляции и отоплению.

Регулирование и поддержание заданной температуры воздуха на выходе из завесы, может быть достигнуто за счёт

узлов терморегулирования Тепломаш® (см. раздел «Опционное оборудование»). Эти узлы терморегулирования

способны также обеспечить необходимую циркуляцию теплоносителя в гидравлическом контуре теплообменника

при полностью закрытом клапане, что предотвратит его замерзания при низких температурах наружного воздуха.

Принцип работы:

Когда температура воздуха в помещении опускается ниже температуры, установленной на пульте, электропривод

открывает трёхходовой клапан и основной поток теплоносителя проходит через теплообменник завесы. При

повышении температуры в помещении выше температуры, установленной на пульте, электропривод закрывает

клапан и перекрывает основной поток теплоносителя. Во избежание замерзания теплоносителя в трубках

теплообменника, в узле терморегулирования предусмотрен байпас, который при закрытом клапане постоянно

пропускает ограниченный расход теплоносителя, устанавливаемый с помощью вентиля «ВБ». Таким образом,

теплоноситель на выходе, равно как и нагретый воздух, имеют переменную температуру.

Рекомендуется применять данную

схему при разнице давлений

между прямой и обратной ветвями

ориентировочно более 40 кПа.

ТМ320054

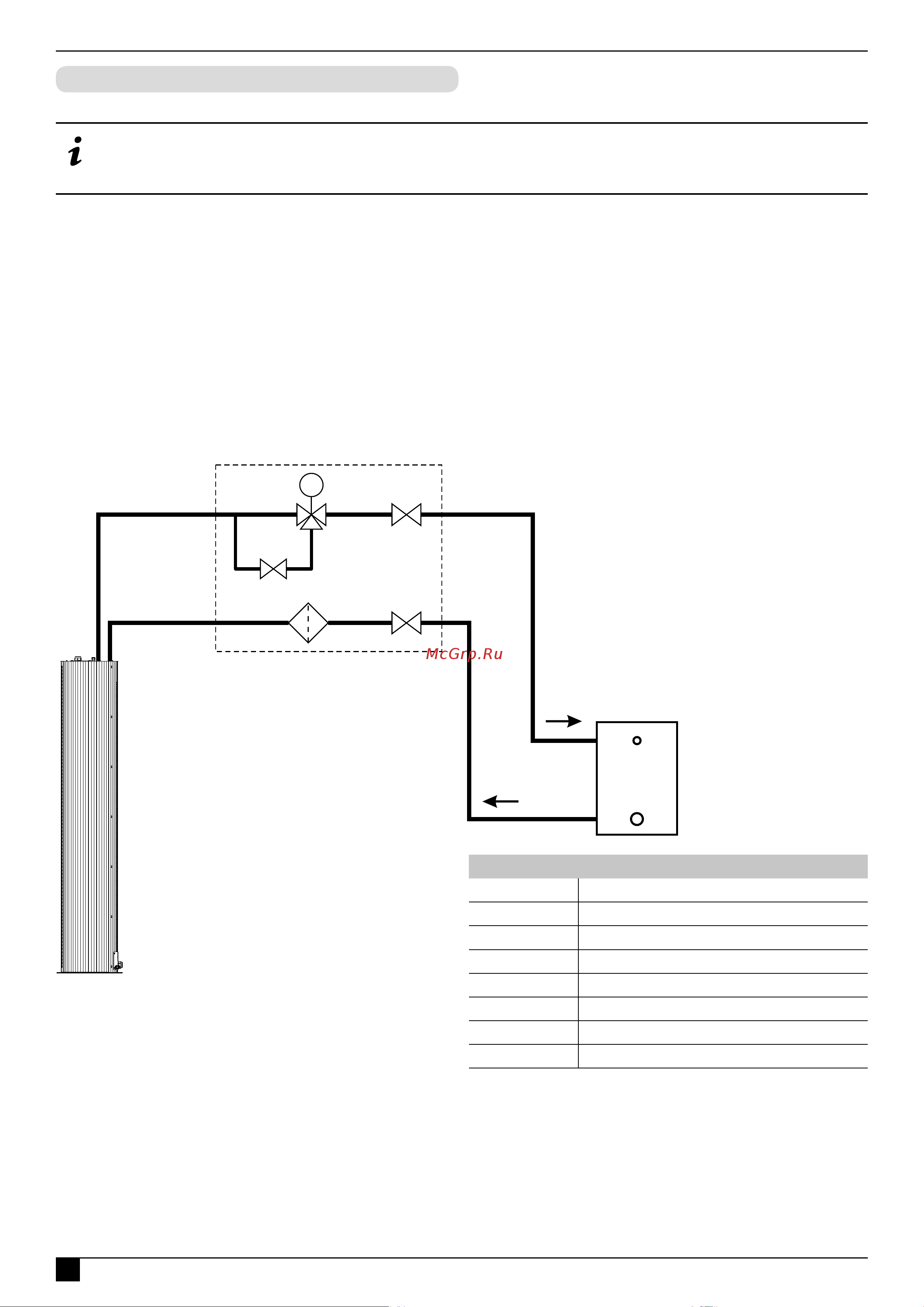

Способ 1: Пример количественной схемы регулирования.

Примером количественной схемы регулирования служат узлы

терморегулирования Тепломаш® без циркуляционного насоса. Они

состоят из запорных кранов с воздухоотводчиками (В), водяного

фильтра грубой очистки (Ф), вентиля регулирующего байпаса (ВБ),

трёхходового клапана (К) с электроприводом (М).

Способы регулирования температуры
