Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

Особенности монтажа:

Монтаж завесы производится внутри

помещения как с боковой стороны, так и с

двух сторон проёма. Ширина и эффективная

длина струи должны соответствовать

размерам дверного проёма или расчётам

проекта.

Проводной пульт с электронным термостатом

следует устанавливать в таком месте, где он

быстро отреагирует на общие изменения

температуры в помещении. В этом месте

циркуляция воздуха должна быть свободной.

Следует избегать установку пульта под

прямым потоком воздуха из завесы,

вблизи теплового излучения (телевизоры,

обогреватели, холодильники), под прямыми

солнечными лучами, а также в помещениях,

где есть риск прямого воздействия на него

влаги или возникновение конденсата.

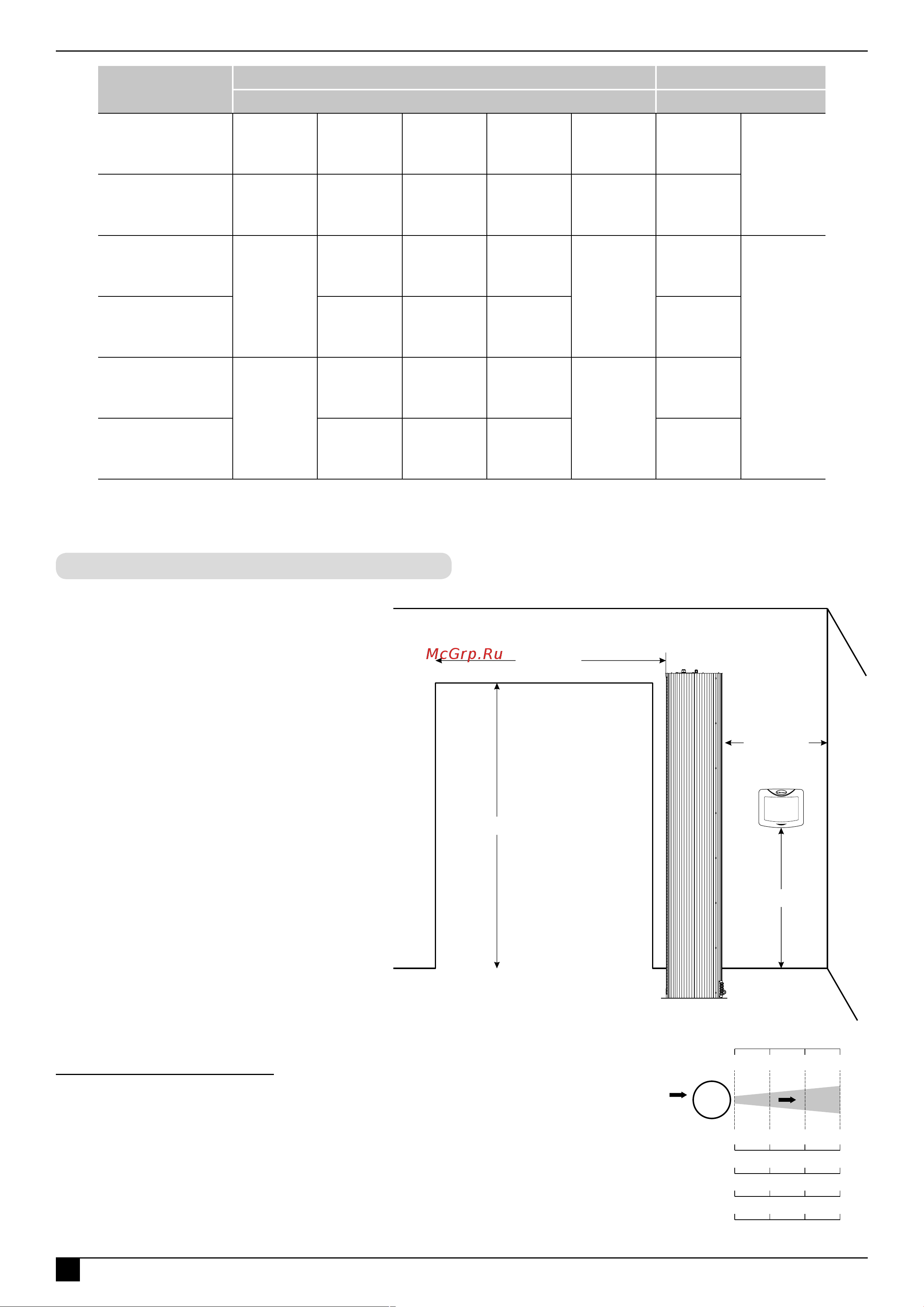

Установка на основание завесы

проём

стена

min 0,3 м

min 1,5 м

max h

max 3 м

ТМ310223

Основные этапы монтажа:

Монтаж на основание завесы.

1. В случае подведения к завесе кабелей скрытого монтажа (под полом),

самостоятельно предусмотрите все необходимые монтажные отверстия в

полу.

2. Проставьте метки мест для просверливания отверстий и проделайте в основании

пола 4 отверстия Ø12 мм. Перед сверлением, в целях предосторожности,

проверьте нет ли рядом электрических кабелей и другой коммуникации.

3. Закрепите завесу в проделанные отверстия надёжным видом крепежа (в

комплект не входит).

4. Монтаж завершён.

Модель

Размеры, мм Размеры сопла

H* D D1 D2 h Д*Ш, мм кол-во

КЭВ-52П6147W

2060 Ø495 Ø426 Ø465 2000 786*60

КЭВ-90П6144W

2130 Ø610 Ø517 Ø576 2100 792*80

КЭВ-60П6148W

2350

Ø495 Ø426 Ø465

2300

568*60

КЭВ-115П6145W

Ø610 Ø517 Ø576 532*80

КЭВ-95П6149W

3000

Ø495 Ø426 Ø465

3000

786*60

КЭВ-135П6146W

Ø610 Ø517 Ø576 792*80

* Размеры указаны без учета выступающих кабельных вводов.

H [м]

V [м/c]

8,5

6,1

3,7

6,4

4,6

7,5

2,7

4,5

3,2

5,3

2,2

3,7

2,6

4,3

ТМ320062
