36
Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

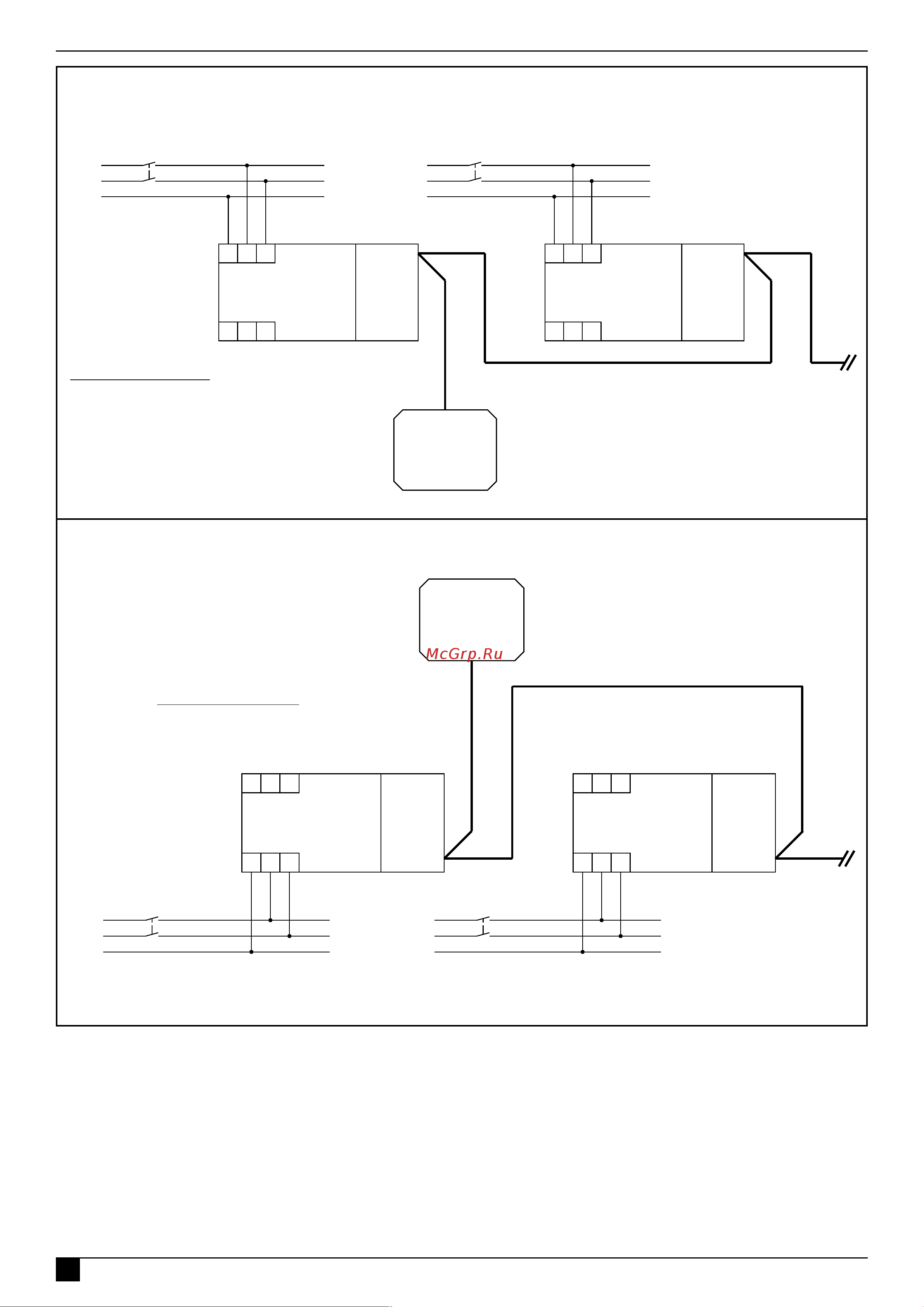

Верхняя схема подключения группы завес к однофазной сети переменного тока
с напряжением ~220 (230) В
PE PE
PE PE
L L
L L
N N
N N
Ведущая
завеса
Ведомая
завеса
PCB-AC PCB-AC
Master Master
Клеммы
дубляж
Клеммы
дубляж
L L
N N
1/N/PE ~ 220 В 50 Гц
1/N/PE ~ 220 В 50 Гц
PE PE
QF* QF*
Условные обозначения:
*QF - автоматический выключатель
Кабель управления
(Master)
Кабель управления (Slave)
ТМ320060
Пульт HL18
Нижняя схема подключения группы завес к однофазной сети переменного тока
с напряжением ~220 (230) В
PE PE
PE PE
L L
L L
N N
N N
Ведущая
завеса
Ведущая
завеса
PCB-AC PCB-AC
Master Master
Клеммы
дубляж
Клеммы
дубляж
L L
N N
1/N/PE ~ 220 В 50 Гц
1/
N/PE ~
220 В 50 Гц
PE PE
QF* QF*
Условные обозначения:
*QF - автоматический выключатель
Кабель управления
(Master)
Кабель управления (Slave)
ТМ320061
Пульт HL18
