www.teplomash.ru

200

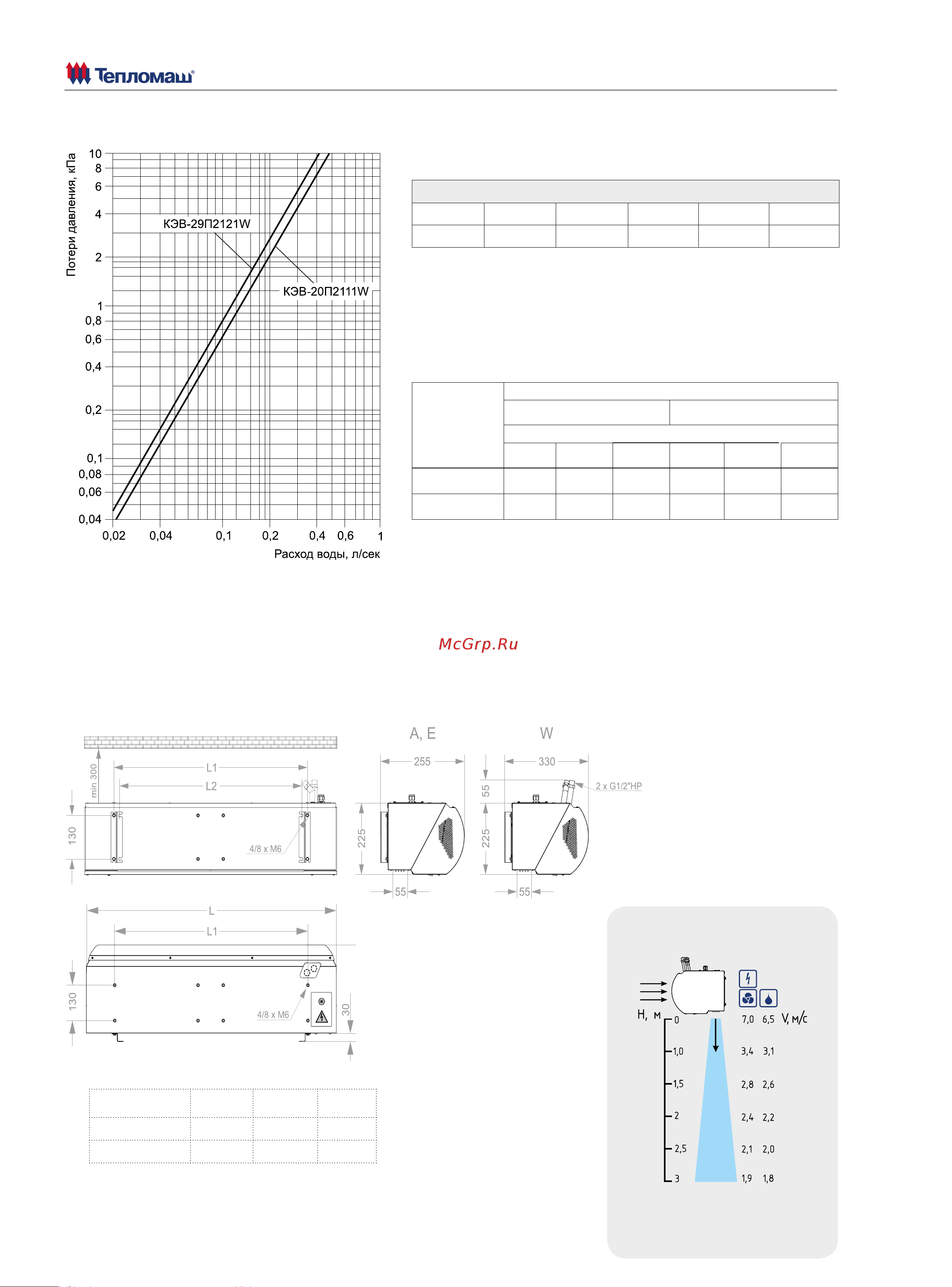

ВОЗДУШНО

ТЕПЛОВЫЕ ЗАВЕСЫ СЕРИИ 200

Тепловые завесы

СКОРОСТЬ СТРУИ

ГАБАРИТНЫЕ РАЗМЕРЫ

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель* L L1 L2

КЭВ...11 1040 820 771

КЭВ...21 1540 1311 1262

* Последние две цифры модели завесы

РЕКОМЕНДУЕМОЕ

(

МАКСИМАЛЬНОЕ

)

ЧИСЛО ЗАВЕС ДЛЯ ПОДКЛЮЧЕНИЯ

К ОДНОМУ УЗЛУ ТЕРМОРЕГУЛИРОВАНИЯ

Величина падения давления рассчитана для температуры воды 95 / 70 °С.

Для других температур эта величина умножается на коэффициент К.

Те м п ер а т у ра в о ды н а в х од е / вы х од е , ° С

150 / 70 130 / 70 105 / 70 95 / 70 80 / 60 60 / 40

K = 0,93 K = 0,95 K = 0,98 K = 1 K = 1,04 K = 1,12

Модель завесы

Диапазоны температур прямой и обратной воды, °С

105/70, 95/70, 80/60 150/70, 130/70, 60/40

Модель узла терморегулирования КЭВ-УТМ

4 / 4Н 6,3 / 6,3Н 21 / 21Н 4 / 4Н 6,3 / 6,3Н 21 / 21Н

КЭВ-20П2111W 8 / 8 - - 15 / 15 - -

КЭВ-29П2121W 5 / 5 - - 9 / 9 - -

Рекомендации приведены в общем виде при отсутствии проектного гидравлического

расчета системы.

При условии наружной температуры ОС,

безветрие.
