30
Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Особенности подключения КЭВ-6П2211Е и КЭВ-6П2221Е:
Питание завес КЭВ-6П2211Е и КЭВ-6П2221Е осуществляется от электросети
переменного тока с номинальным напряжением ~220 (230) В по умолчанию с завода-
изготовителя. Принцип подключения завесы к электросети описан выше (см. «Основные
этапы подключения»). В случае подключения к трёхфазной сети переменного тока с
напряжением 380 (400) В необходимо:
• удалить две перемычки с клеммной колодки завесы;
• подключить кабель питания ~380 (400) В как показано на рисунке ниже;
• сделать соответствующую запись при заполнении граф о вводе в эксплуатацию;
• на заводской табличке изделия зачеркнуть «220 В».

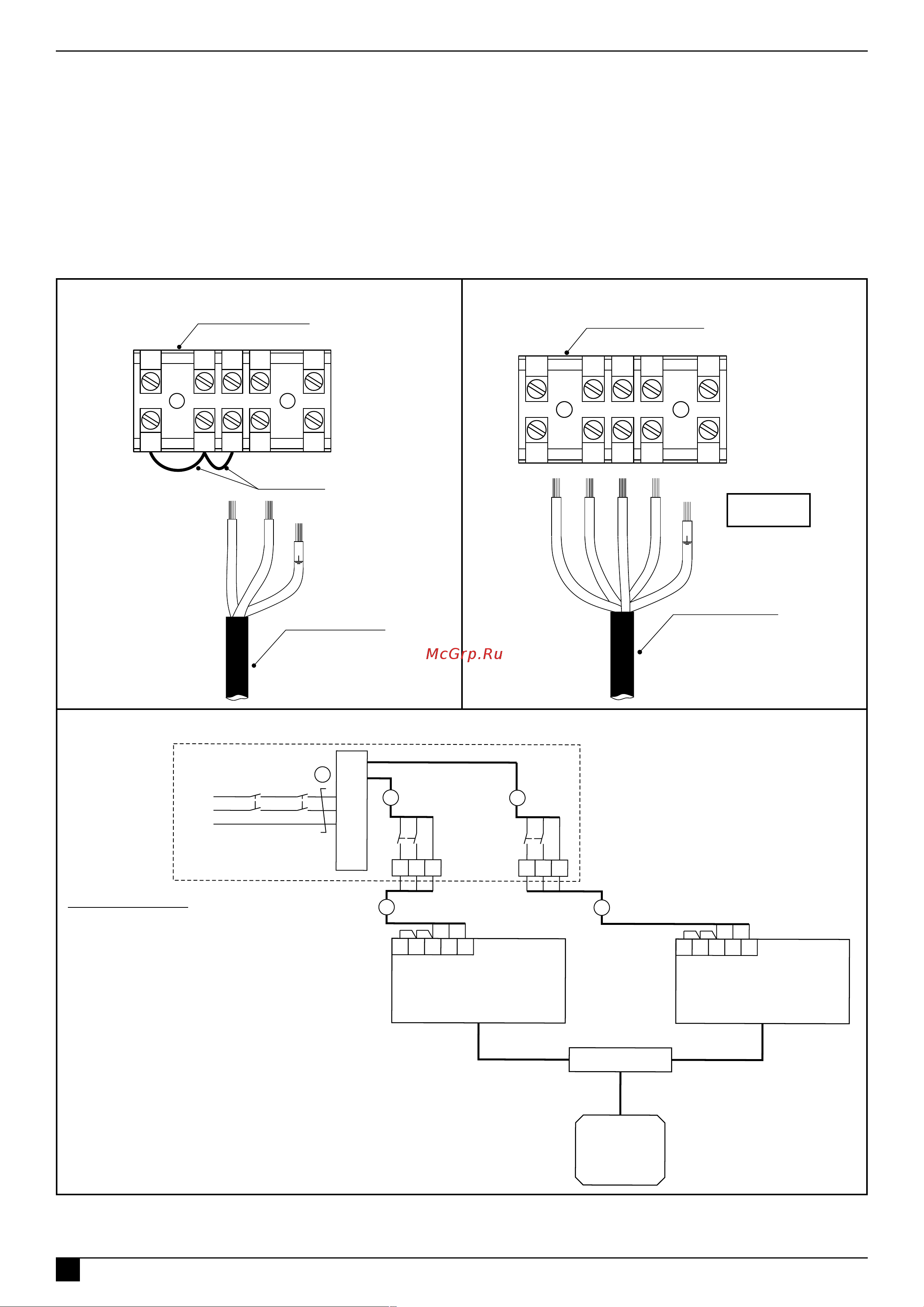

Подключение кабеля питания ~220 (230) В
перемычки
PE
PE
L
L
N
N
клеммная колодка
L N
кабель питания
Подключение кабеля питания ~380 (400) В
PE
PE
L
L
N
N
клеммная колодка
перемычки
удалить!
L1 L2
L3
N
кабель питания
Схема подключения группы завес к однофазной сети переменного тока с напряжением ~220 (230) В
PE PE
PE PE
L L
L L
N N
N N
Ведущая завеса
Монтажная коробка
Электрощитовая
Монтажная коробка
Ведомая завеса
Master Slave
QF1 QF2
Кабель управления
(Master)
Кабель управления
(Slave)
Кабель управления
2
7*0,5 мм
L
N
1/N/PE ~ 220 В 50 Гц
PE
УЗО*
QF*
2 2
2
2
1
ТМ310160
ТМ310161
ТМ310163
Пульт HL10
Условные обозначения:
QF* - общий автоматический выключатель,подбирается
исходя из суммарного тока группы завес. В случае
подключения одной завесы, подбирается по максимальному
току модели завесы в соответствии с таблицей (стр.28).
QF1...QF2 - автоматический выключатель для каждой
завесы в группе. Подбирается по максимальному току
каждой модели завесы в соответствии с таблицей (стр.28).
В случае подключения одной завесы ставится только QF*.
УЗО* - устройство защитного отключения. При установке на группу,
подбирается исходя из суммарного тока завес (дифференциальный ток - 300мА).
В случае подключения одной завесы подбирается по максимальному
току модели завесы (дифференциальный ток - 100мА).
Кабель 1 - сечение кабеля подбирается исходя из суммарного тока завес в группе.
Кабель 2 - кабель питания завесы, сечение подбирается по таблице (стр.28).
Подключение кабелей управления завес к монтажной коробке указано в разделе
«Управление: Управление группой»
