Серия 400 Комфорт с водяным источником тепла

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение и функции

Принцип действия

Воздушно-тепловые завесы серии 400 «Комфорт» с водяным источником тепла, далее по тексту завесы,

предназначены для защиты рабочих зон промышленных, общественных и административных зданий от

прямого контакта с наружным воздухом через открытые двери в холодный период времени. Для данной серии

и типа завес рекомендуемая проектная высота защищаемого проёма при горизонтальной установке должна

составлять от 3 до 5 метров в зависимости от климатических условий местности.

ТМ310003

ТМ310082

ТМ310107

В общем случае завеса состоит из:

• металлического корпуса;

• диаметрального (тангенциального) вентилятора;

• водяного теплообменника из медных труб с алюминиевыми рёбрами;

• коммутационной платы PCB-AC;

• ТЭН-резистора, регулирующего частоту вращения электродвигателя;

Основные детали и узлы

Вентилятор, установленный

внутри завесы, всасывает

внутренний воздух,

нагревает его водяным

теплообменником и

выбрасывает нагретый

воздух через сопло в виде

мощной узконаправленной

струи. В зависимости от

проектного решения, завеса

может использоваться для

защиты как смесительного,

так и шиберующего

(отсекающего) типа. При

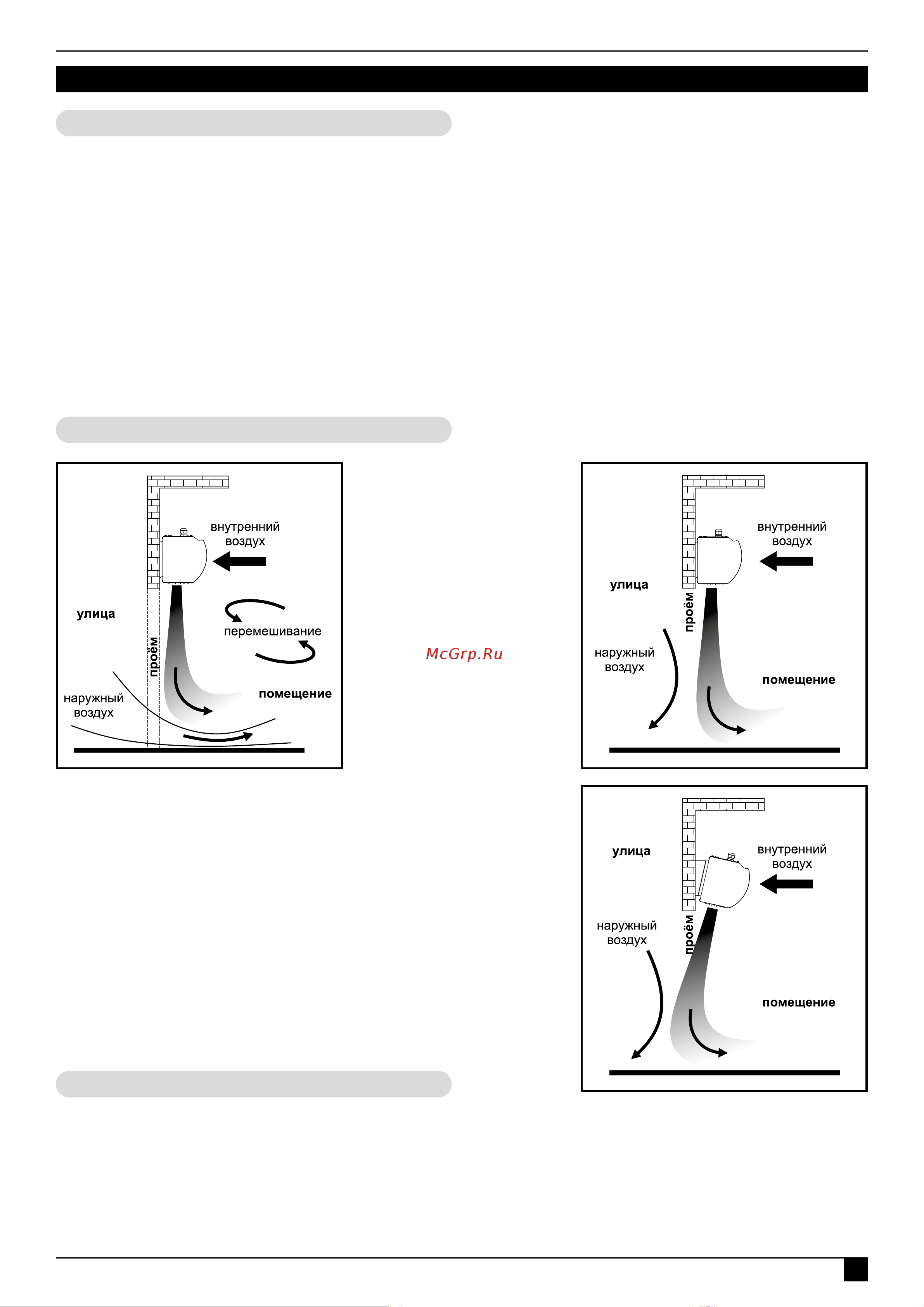

защите смесительного типа

(рисунок слева) нагретые

струи завесы интенсивно

смешиваются с поступающим холодным наружным воздухом, повышая

температуру смеси до требуемой в пределах тамбура или вестибюля.

Температурное регулирование осуществляется за счёт пульта со

встроенным термостатом. Таким образом готовая смесь соответствует

нормативным требованиям и поступает в рабочие зоны помещения.

Защита шиберующего типа (рисунок справа сверху) формирует

струйное противодействие втеканию наружного холодного воздуха в

проём. Более высокая эффективность при такой защите может быть

достигнута за счёт направления струи завес под углом к плоскости

проёма наружу (рисунок справа снизу).

Функциональные возможности:

• Защищает проём, повышая энергетическую эффективность здания и поддерживая комфортный микроклимат

за счёт температурного регулирования. Температурное регулирование осуществляется только в случае

установки узла терморегулирования, который должен быть предусмотрен проектом.

Вспомогательные возможности:

• Снижает риск попадания внутрь летающих насекомых, пыли и грязи.

• Препятствует распространению внутрь помещения неприятных запахов (табачного дыма, выхлопных газов и т.д.).

• При редком открывании дверей (ворот) осушает и обогревает тамбур/помещение.
