Серия 400 Комфорт с водяным источником тепла

УПРАВЛЕНИЕ

При разработке проекта защиты проёма шиберующего типа рекомендуется установить концевой выключатель

и внешний термостат. Внешний термостат служит для автоматического выбора частот вращения вентилятора

завесы при срабатывании концевого выключателя (подробнее о логике срабатывания концевого выключателя

см. раздел «Управление: Подключение концевого выключателя»). Выбор частот вращения вентилятора

осуществляется в зависимости от меняющейся наружной температуры воздуха относительно заданной.

Настройка и установка температуры внешнего термостата:

Настройка заданной температуры [Т1] определяется по выражению: Т1=5+0,67*(Т

расч

-5), [°С]

где Т

расч

- расчётная зимняя температура наружного воздуха наиболее холодной пятидневки, [°С].

По результатам вычисления, задайте необходимую температуру на внешнем термостате. Если текущая

наружная температура воздуха Т≤Т1, вентиляторы включаются на максимальную частоту вращения. Если Т>Т1,

то частота вращения минимальная.

Для подключения внешнего термостата необходимо:

• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

• подключить БЛОК-WA (ver.E) к завесе в соответствии со схемой подключения (см. инструкцию на БЛОК-WA

(ver.E));

• подключить к БЛОКу-WA (ver.E) концевой выключатель и внешний термостат в соответствии со схемой

подключения (см. инструкцию на БЛОК-WA (ver.E));

• рекомендуется использовать медные проводники сечением 0,5-1,0 мм

При отсутствии в системе управления концевых выключателей внешний термостат не может быть

использован. В отсутствие внешнего термостата вентиляторы будут работать при замыкании

концевого выключателя на максимальной частоте вращения, независимо от наружной температуры.

БЛОК-WA (ver.E)

НРТ1

СРТ1

НЗТ1

Кабель БЛОК-WA (ver.E)

Условные обозначения:

Коммутационная плата PCB-AC

N.O.

КВ

ВТ

X2X1

КВКВ КВ

220 В 50 Гц

Коммутационная плата PCB-AC Коммутационная плата PCB-AC

Ведущий

Пульт HL10

Ведомый 1 Ведомый 2

Master Slave 1 Slave 2

Кабель управления (Master)

Кабель управления (Slave 1)

Кабель управления (Slave 2)

КВ - концевой выключатель

ВТ - внешний термостат

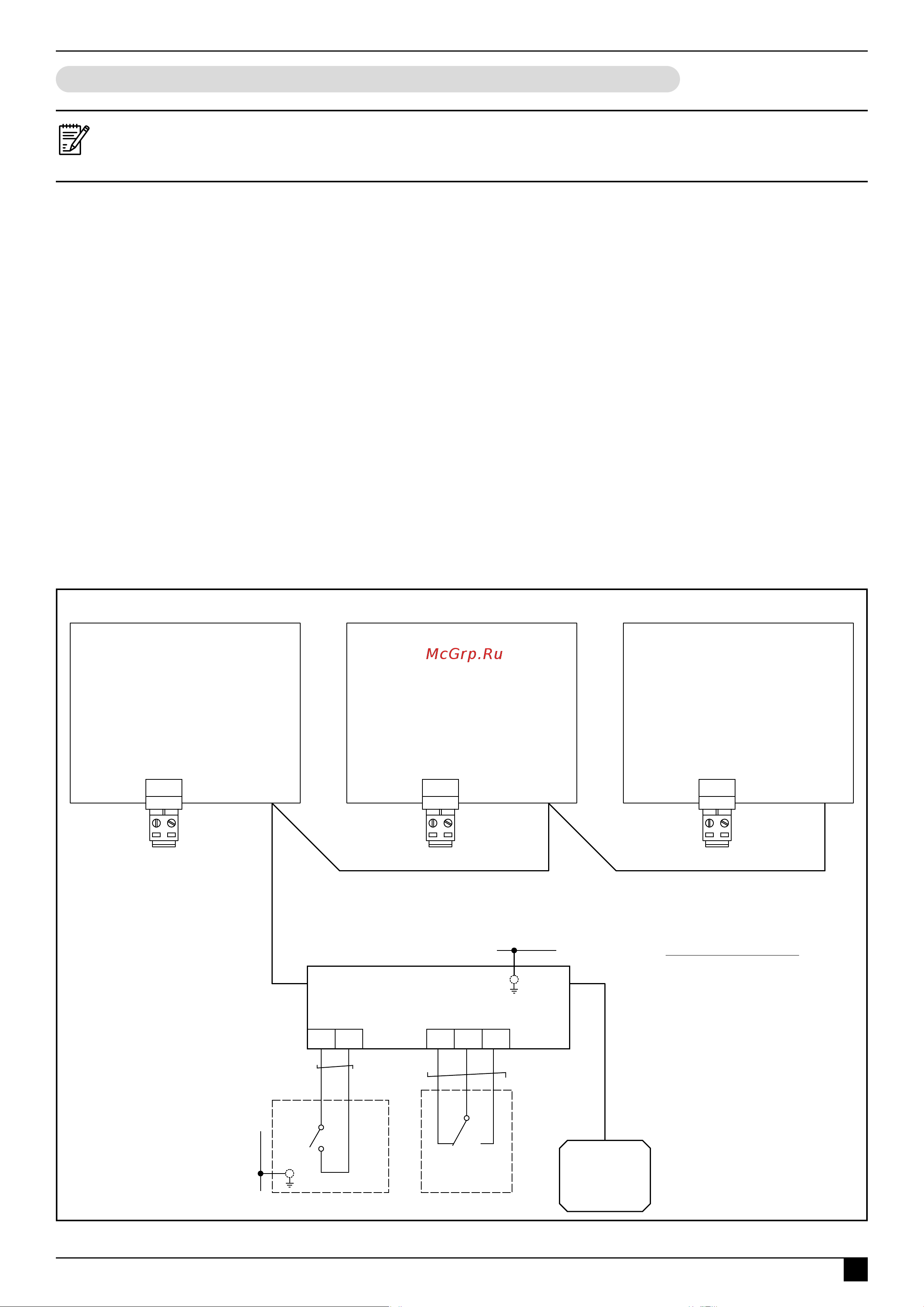

Схема подключения концевого выключателя и внешнего термостата к группе завес

ТМ310114

Подключение концевого выключателя и внешнего термостата
