Серия 400 Комфорт с водяным источником тепла

МОНТАЖ

Модель

Размеры, мм Размеры сопла

A А

L B* C* D Д*Ш, мм кол-во

КЭВ-44П4131W 1110 770 820 820 –

156

340 350

1000 796*80 1

КЭВ-70П4141W 1575 1235 1285 560 166 1500 578*80

КЭВ-98П4121W 2090 1750 1800 820 160 2000 796*80

КЭВ-108П4111W 2495 2092 2042 559 184 340 350 2495 578*80 3

Размер В* указан без учета выступающих патрубков и кабельного ввода.

Размер С* указан с учетом кронштейнов.

С*

воздухозаборное окно

С*

воздухозаборное окно

H [

м]

V [м

/c]

0 11,3

6,6

4,7

3,8

3,3

3,0

ТМ320016

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

ТМ310108

МОНТАЖ

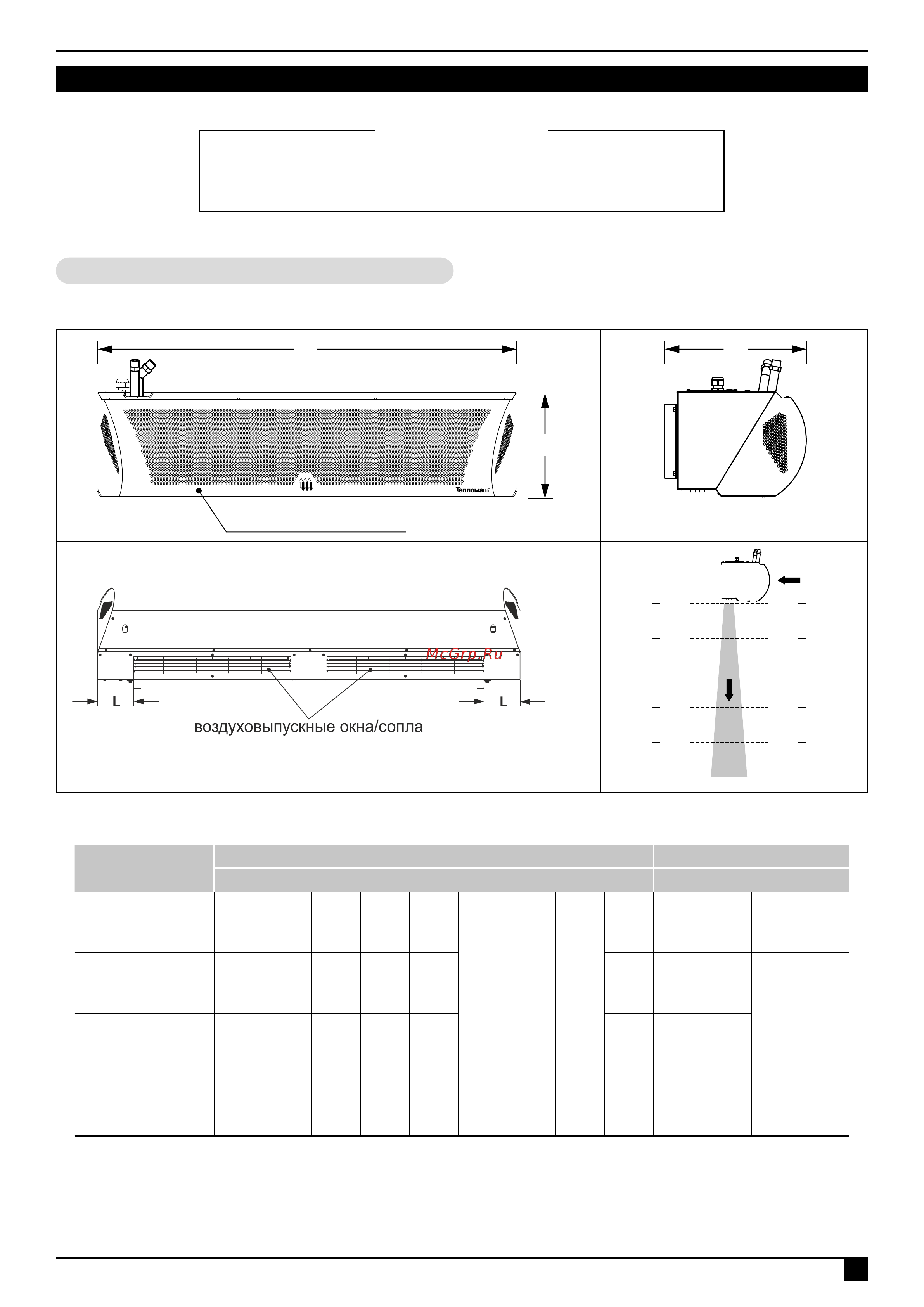

Габаритные и установочные размеры

ТМ320024
