Серия 200 Оптима с электрическим источником тепла
27

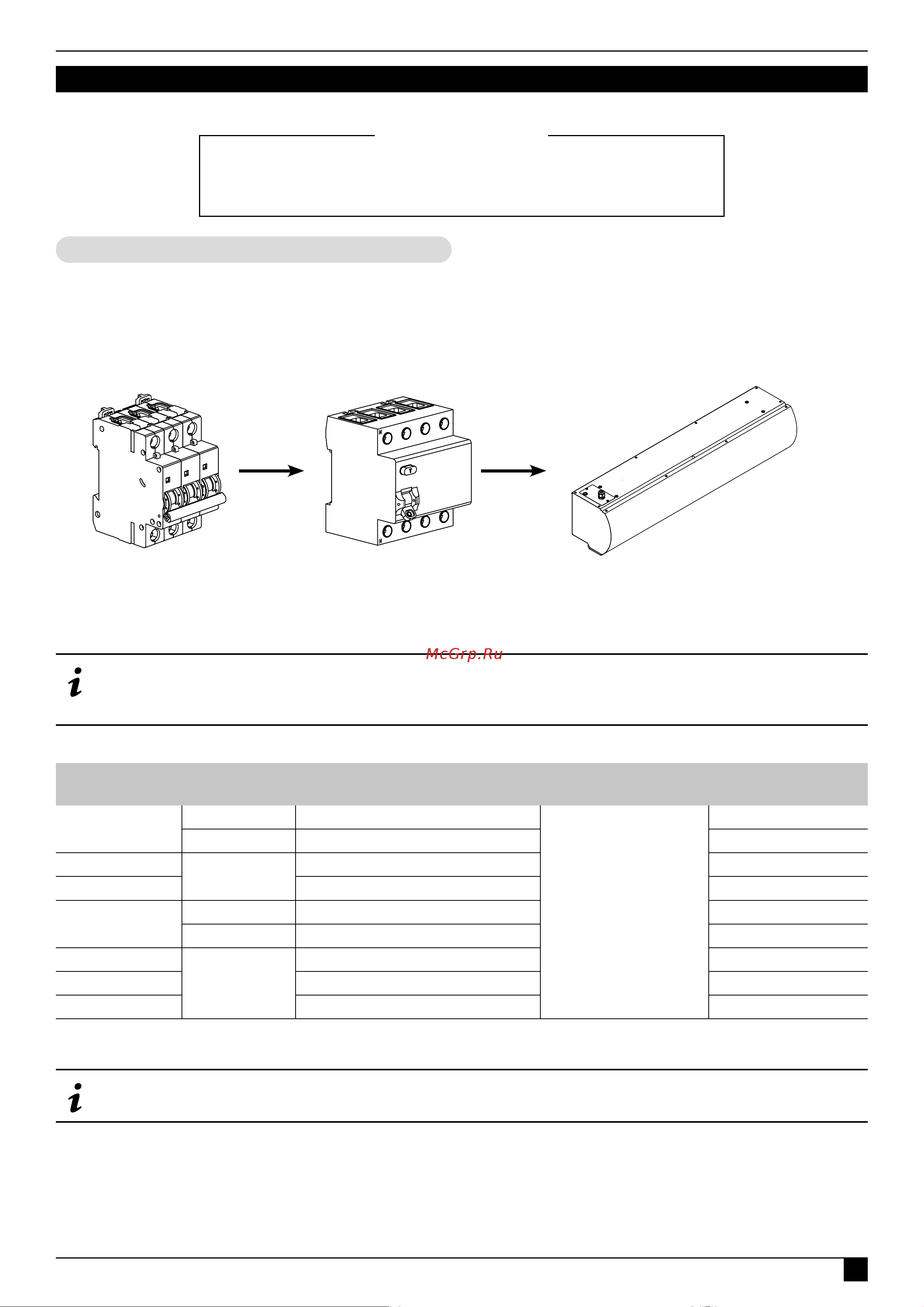

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Завеса
Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой автоматический выключатель, общий автоматический выключатель и общее УЗО.
* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное УЗО для
подключения трёхфазной завесы. Принцип подключения однофазной завесы остаётся таким же, только
вместо трёхполюсного автоматического выключателя используется двухполюсный и двухполюсное УЗО.
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-6П2212Е
220 В 32А
100 мА - на одну
завесу
300 мА - на группу
завес
3*4 мм
2
380 В 16А 5*1,5 мм
2
КЭВ-6П2012Е
380 В
16А 5*1,5 мм
2
КЭВ-9П2012Е 20А 5*2,5 мм
2
КЭВ-6П2222Е
220 В 32А 3*4 мм
2
380 В 16А 5*1,5 мм
2
КЭВ-6П2022Е
380 В
16А 5*1,5 мм
2
КЭВ-9П2022Е 20А 5*2,5 мм
2
КЭВ-12П2022Е 25А 5*4 мм
2
Автоматический
выключатель*
ТМ310046
ТМ310174
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.
УЗО*
ТМ310045
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Защитные устройства
