Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

Управлять группой тепловентиляторов одной моделей (синхронно с одной точки) возможно одним пультом

HL10. Максимальное количество подключаемых тепловентиляторов к одному пульту указано в таблице

технических характеристик. При необходимости управлять бо



льшим количеством тепловентиляторов или

тепловентиляторами разных моделей, необходимо подключать их через пульт коммутации и управления ПКУ-W1

(ver1.0), который приобретается отдельно. Описание подключения см. раздел «Управление: Управление группой

тепловентиляторов через ПКУ-W1 (ver1.0) или в техническом паспорте на устройство.

ТМ340000

Пульт

HL10

Обозначение клемм Цвет провода

L питание (AC 220 В 50 Гц) серый*

N нейтраль синий

Hi высокая скорость вентилятора коричневый

Me средняя скорость вентилятора жёлто-зелёный

Lo низкая скорость вентилятора чёрный

P Насос -

Н1 Нагрев (эл/привод клапана) -

Н2 Не используется -

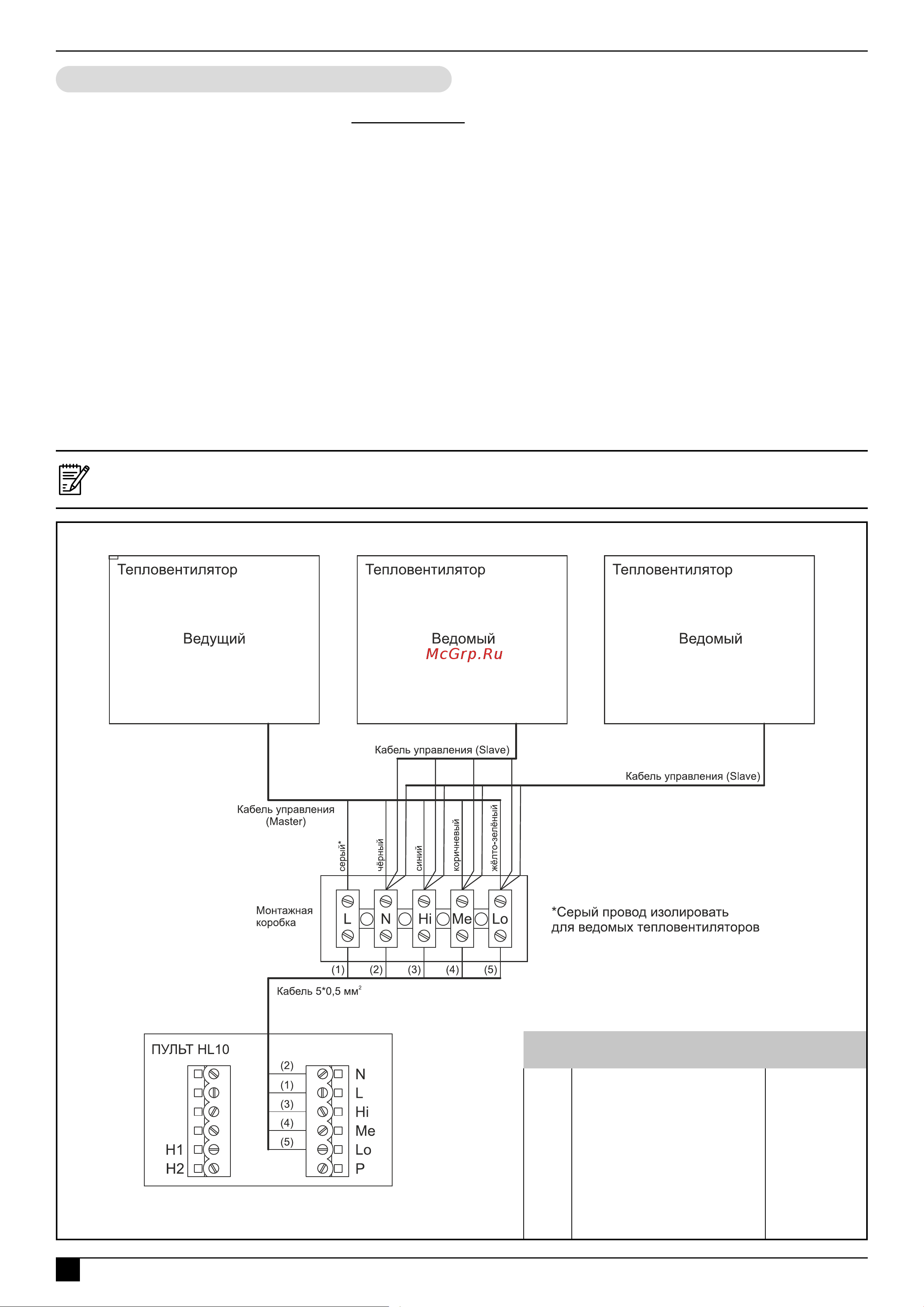

Схема подключения группы тепловентиляторов

Для подключения необходимо:

• от кабеля управления каждого тепловентилятора отсоединить пульты HL10;

• свободные концы пятижильных кабелей управления соединить параллельно,

используя монтажную коробку. Управляющая фаза L подключается к пульту

только от ведущего тепловентилятора, для ведомых тепловентиляторов

серый провод следует изолировать (см. схему подключения ниже).

• выбрать любой из отсоединённых пультов HL10 и подключить его к группе,

используя монтажную коробку. Подключать необходимо в строгом соответствии

с цветовой маркировкой проводов (см. схему подключения ниже).

• в случае соединения двух тепловентиляторов допускается не использовать

монтажную коробку, а подключить напрямую к колодке пульта HL10.

В случае недостаточной длины кабеля управления, рекомендуется использовать кабель 5*0,5 мм

медными многопроволочными жилами.

Управление группой

Подключение тепловентиляторов к сети

переменного тока указано в разделе:

«Подключение к электросети»
