Серия TW Тепловентиляторы с водяным источником тепла

УПРАВЛЕНИЕ

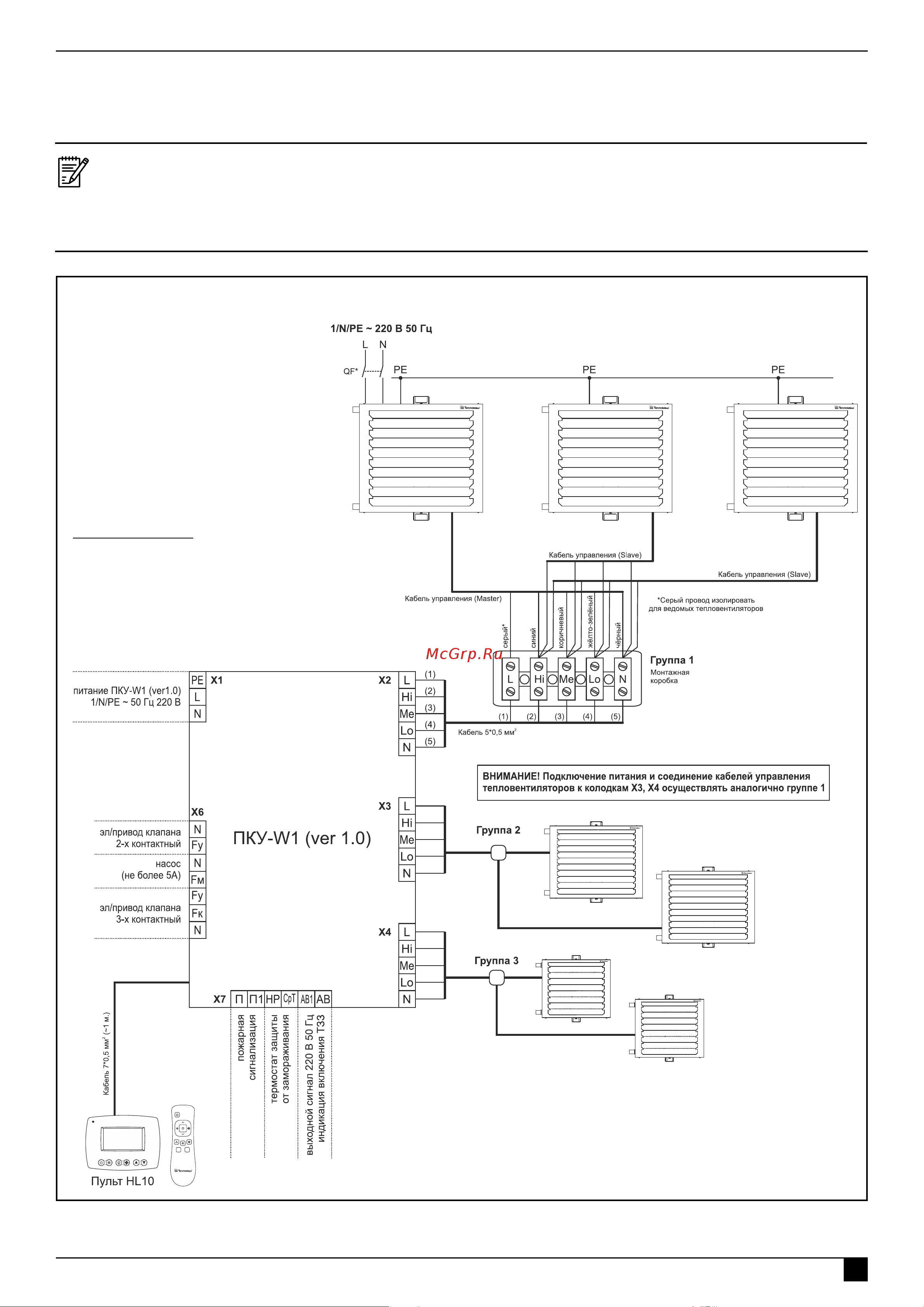

Схема подключения групп тепловентиляторов к ПКУ-W1 (ver1.0)

Управление группой тепловентиляторов через ПКУ-W1 (ver1.0)

Управлять группами (до трёх групп) тепловентиляторов в количестве бо



льшим чем указано в таблице технических

характеристик или разных моделей, позволяет пульт коммутации и управления ПКУ-W1 (ver1.0).

При подключении тепловентиляторов разных моделей к ПКУ-W1 (ver1.0) не допускается объединять их

в одну группу. Распределение числа изделий по группам определяется удобством подключения кабелей

управления и нагрузочной способностью цепи каждой из трёх групп не более 9А, т.е. максимальное

количество тепловентиляторов в группе рассчитывается по формуле n = 9 / I

max

где I

max

- максимальный ток тепловентилятора группы (см. таблицу технических характеристик).

Условные обозначения:

QF* - общий автоматический выключатель,подбирается

исходя из суммарного тока группы тепловентиляторов, но с

номинальным током не более 8А.

Подробное подключение к электросети указано в разделе

«Подключение к электросети».
