26
Руководство по эксплуатации и монтажу. Технический паспорт
УПРАВЛЕНИЕ
Чтобы подключить насос и электропривод клапана к пульту HL10 необходимо:
• разделить две панели пульта (см. инструкцию на пульт HL10);
• подключить провода в точном соответствии со схемой подключения ниже;
• насос и электропривод клапана должны быть заземлены, используйте общий контур заземления.
• используйте медные проводники сечением 0,5-1,0 мм
2
.
Существует несколько вариантов подключения электропривода клапана и циркуляционного насоса к
тепловентилятору:
• Напрямую к проводному пульту управления HL10.
• Через устройство БЛОК-WA (ver.E).
• Через устройство ПКУ-W1 (ver1.0).
ВНИМАНИЕ! Подключение насоса и электропривода клапана напрямую к пульту HL10 возможно только
если в системе управления тепловентилятором не предусмотрено хотя бы одно из устройств (термостат
защиты от замораживания, пожарная сигнализация), а также групповое соединение тепловентиляторов
через устройство ПКУ-W1 (ver1.0). При наличии в системе выше перечисленного оборудования,
необходимо подключать их через отдельное устройство БЛОК-WA (ver.E), а при групповом соединении
к ПКУ-W1 (ver1.0).
Циркуляционный насос и клапан с электроприводом должны быть предусмотрены в проекте и
установлены монтажной организацией. В комплект поставки с тепловентилятором могут быть
включены в составе узлов терморегулирования (см. раздел «Опционное оборудование»).
Подключение насоса и электропривода клапана

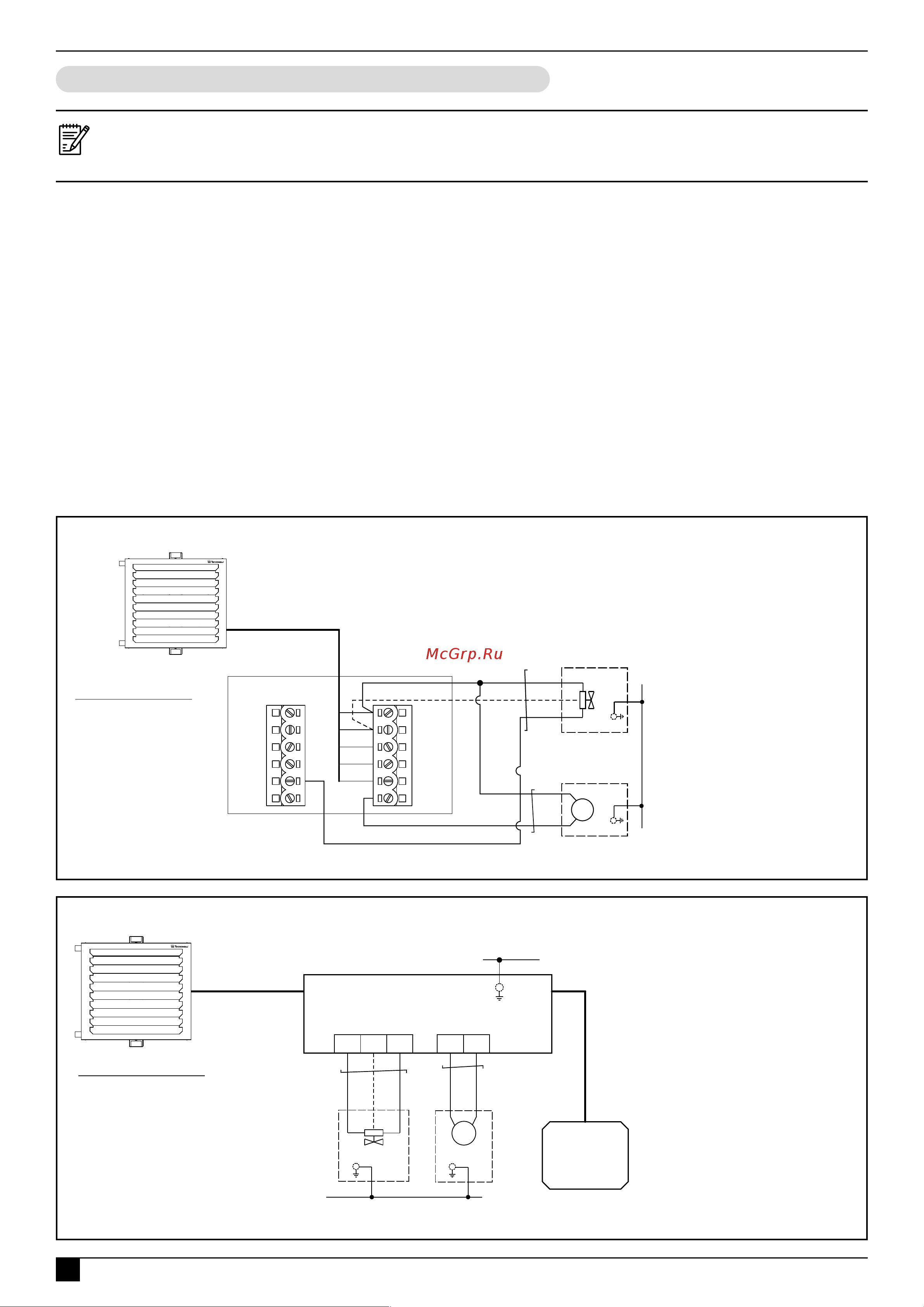

Схема подключения электропривода клапана и насоса к пульту HL10
Схема подключения электропривода клапана и насоса через БЛОК-WA (ver.E)
Подключение 2-х контактного
электропривода клапана
осуществляется к клеммам
пульта HL10 на контакты «N»
и «H1».
Подключение 3-х контактного
электропривода клапана
осуществляется к клеммам
пульта HL10 на контакты
«H1 - управляющая фаза»;
«L - постоянная фаза» и «N -
нейтраль».
Подключение 2-х контактного
электропривода клапана
осуществляется к клеммам
БЛОК-WA (ver.E) на контакты
«Fупр» и «N».
Подключение 3-х контактного
электропривода клапана
осуществляется к клеммам
БЛОК-WA (ver.E) на контакты
«Fупр - управляющая фаза»;
«Fк - постоянная фаза» и «N -
нейтраль».
Lo
H2
H1
Me
Hi
L
L
N
N
ПУЛЬТ HL10
2
Кабель 5*0,5 мм
P
Ток как насоса, так и электропривода
клапана не должен превышать 5 А.
3
2 1
PE
~M
~220В 50Гц
ЭПК
ЦН
~220В 50Гц
Условные обозначения:
ЭПК - электропривод клапана
(2-х контактный/3-х контактный)
ЦН - циркуляционный насос
БЛОК-WA (ver.E)*
Кабель управления
БЛОК-WA (ver.E)
Условные обозначения:
X2X1
PE
ЭПК - электропривод клапана
(2-х контактный/3-х контактный)
ЦН - циркуляционный насос
Ток как насоса, так и электропривода
клапана не должен превышать 5 А.
N NFупр
3
2 1
Fк
Fм
PE
~M
~220В 50Гц
ЭПК ЦН
~220В 50Гц
ПУЛЬТ HL10
2
Кабель 5*0,5 мм
ТМ340003
ТМ340002
