Серия TW Тепловентиляторы с водяным источником тепла

УПРАВЛЕНИЕ

Термостат защиты от замораживания должен быть предусмотрен в проекте и установлен

монтажной организацией. В комплект поставки с тепловентилятором может быть включён как

опция (см. раздел «Опционное оборудование»).

Термостат защиты от замораживания (ТЗЗ) служит для защиты от замерзания теплоносителя в трубках

теплообменника тепловентилятора при низких температурах наружного воздуха или при недостаточно горячем

теплоносителе в системе отопления.

Принцип работы: При достижении температуры воды в обратном трубопроводе ниже заданного предельного

значения (например плюс 5ºС) сработает функция защиты от замораживания. Когда температура теплоносителя

возрастает на величину гистерезиса тепловентилятор или их группа вернутся в режим, который был установлен

до срабатывания ТЗЗ или выключатся, если они были выключены.

ТЗЗ при срабатывании отключает ручное управление тепловентилятором и задаёт определённую логику работы:

1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически

отключатся вентиляторы.

2. Если в системе присутствует узел терморегулирования, тогда при срабатывании ТЗЗ автоматически

отключатся вентиляторы, откроется клапан подачи воды и включится циркуляционный насос (при наличии).

3. Если в системе присутствует ПКП охранно-пожарной сигнализации, то логика работы при срабатывании

ПКП та же, что и при срабатывании ТЗЗ.

Чтобы подключить ТЗЗ к тепловентилятору или к группе тепловентиляторов одной модели, в количестве не

более чем указано в таблице технических характеристик необходимо:

• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование») и подключить ТЗЗ

и другое имеющиеся дополнительное оборудование к БЛОК-WA (ver.E) в соответствии с инструкцией на

устройство и схемой подключения, указанной ниже;

• ТЗЗ должен быть заземлён, используйте общий контур заземления;

• используйте медные проводники сечением 0,5-1,0 мм

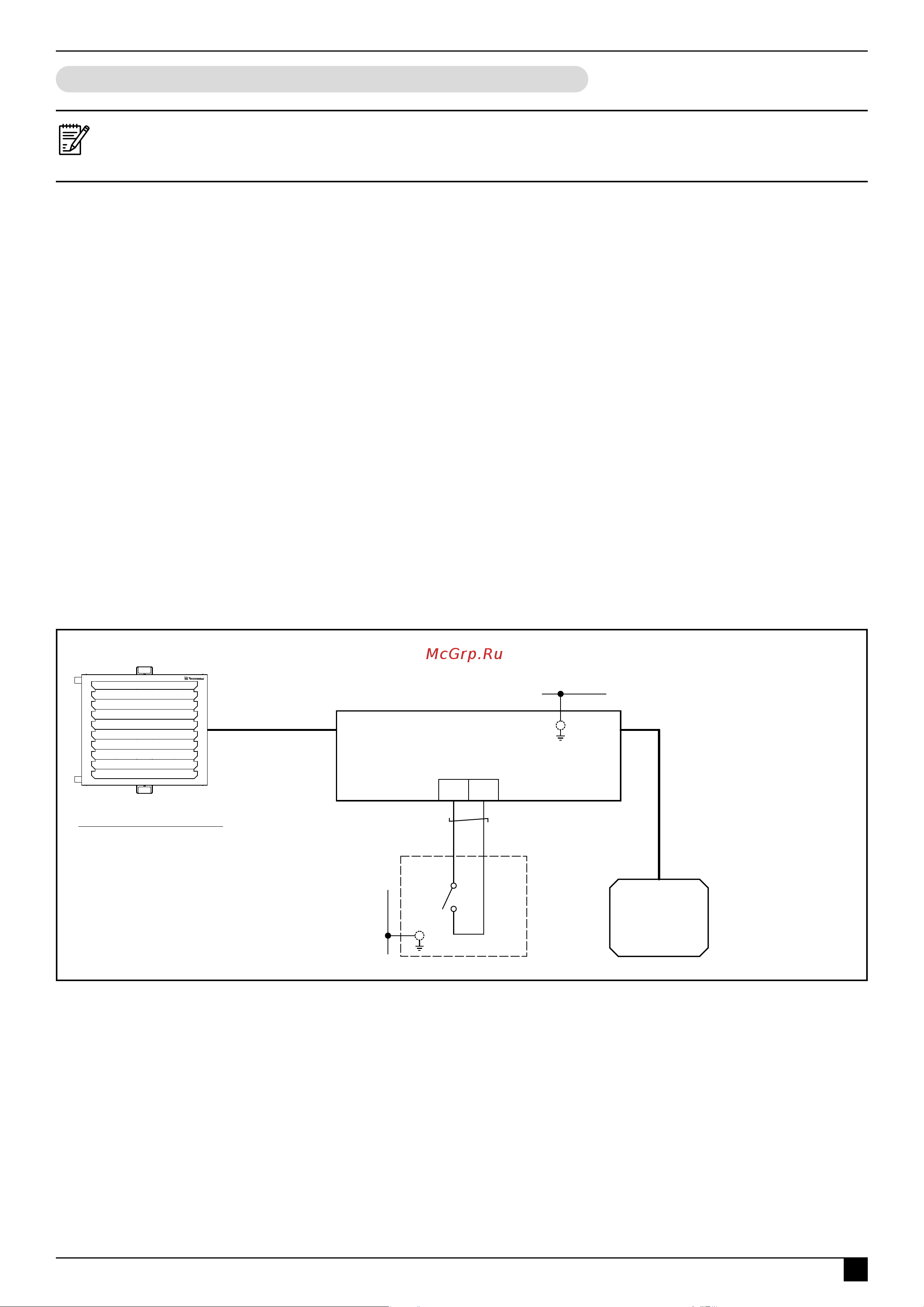

Схема подключения термостата защиты от замораживания через БЛОК-WA (ver.E)

БЛОК-WA (ver.E)*

Кабель управления

БЛОК-WA (ver.E)

X2X1

СрТНР

1 2

N.O.

ТЗЗ

220 В 50 Гц

ТЗЗ коммутирует

фазу сети 220В/50Гц.

Ток не более 1 А.

Условные обозначения:

ТЗЗ - термостат защиты от

замораживания

N.O. - нормально открытый контакт

ПУЛЬТ HL10

Кабель 5*0,5 мм

ТМ340004

Подключение термостата защиты от замораживания
