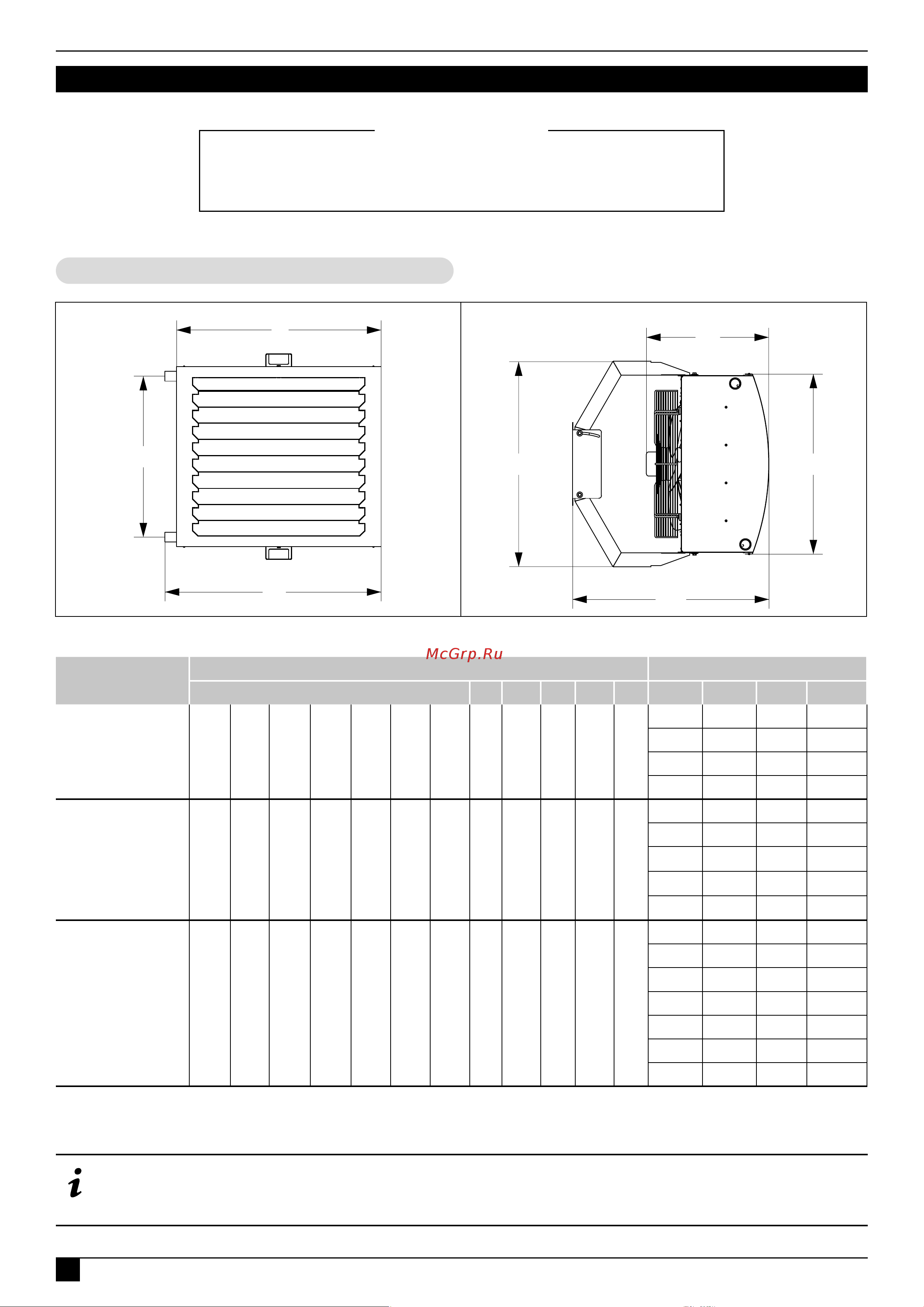

Руководство по эксплуатации и монтажу. Технический паспорт

МОНТАЖ

Модель

Габаритные размеры, мм Рекомендуемые размеры, м

L L1 H H1 H2 W W1 a b c e Ød L1 L2 h* h1*

КЭВ-25T3W2

480 525 410 465 330 320 495 35 90 26 195 7

3-4 3-4 3 3-4

КЭВ-30T3W3 3-4 3-4 2,5 2,5-3

КЭВ-34T3,5W2 5-6 3-4 4 4-6

КЭВ-40T3,5W3 4-5 3-4 3,5 3-4

КЭВ-36T3W2

650 690 510 565 430 400 590 45 90 45 215 7

3-4 3-4 2,5 3-4

КЭВ-49T3,5W2 4-6 3-5 3,5 3-4

КЭВ-56T4W2 5-7 4-6 4,5 6-7

КЭВ-60T3,5W3 3-5 3-4 3 3,5-5

КЭВ-69T4W3 4-6 3-5 3 4,5-5

КЭВ-86T4W2

865 915 760 870 680 520 830 35 180 70 320 9

3-5 3-4 3,5 3-4

КЭВ-106T4,5W2 4,5-7 4-6 4,5 4-6

КЭВ-107T4W3 3-5 2,5-4 2 2-3

КЭВ-120T5W2 5,5-7 4-6 5 4-7

КЭВ-133T4,5W3 3,5-6 3,5-5 3,5 3-4

КЭВ-151T5W3 4,5-6 4-6 4 4-6

КЭВ-180T5,6W3 5,5-8 4-6 5 5-8

* при условиях: температура в помещении +15°С; вода 95/70°С

ТМ340010

МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ИЗДЕЛИЯ

ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ

ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!

⚠

ВНИМАНИЕ

МОНТАЖ

Габаритные и установочные размеры

Монтаж тепловентиляторов рекомендуется осуществлять на прочные материалы стен (бетон,

кирпич), в случае монтажа на гипсокартон, необходимо предусмотреть место заранее, чтобы ещё

при монтаже каркаса под гипсокартон сделать усиление металлической конструкции.
