Серия TW Тепловентиляторы с водяным источником тепла

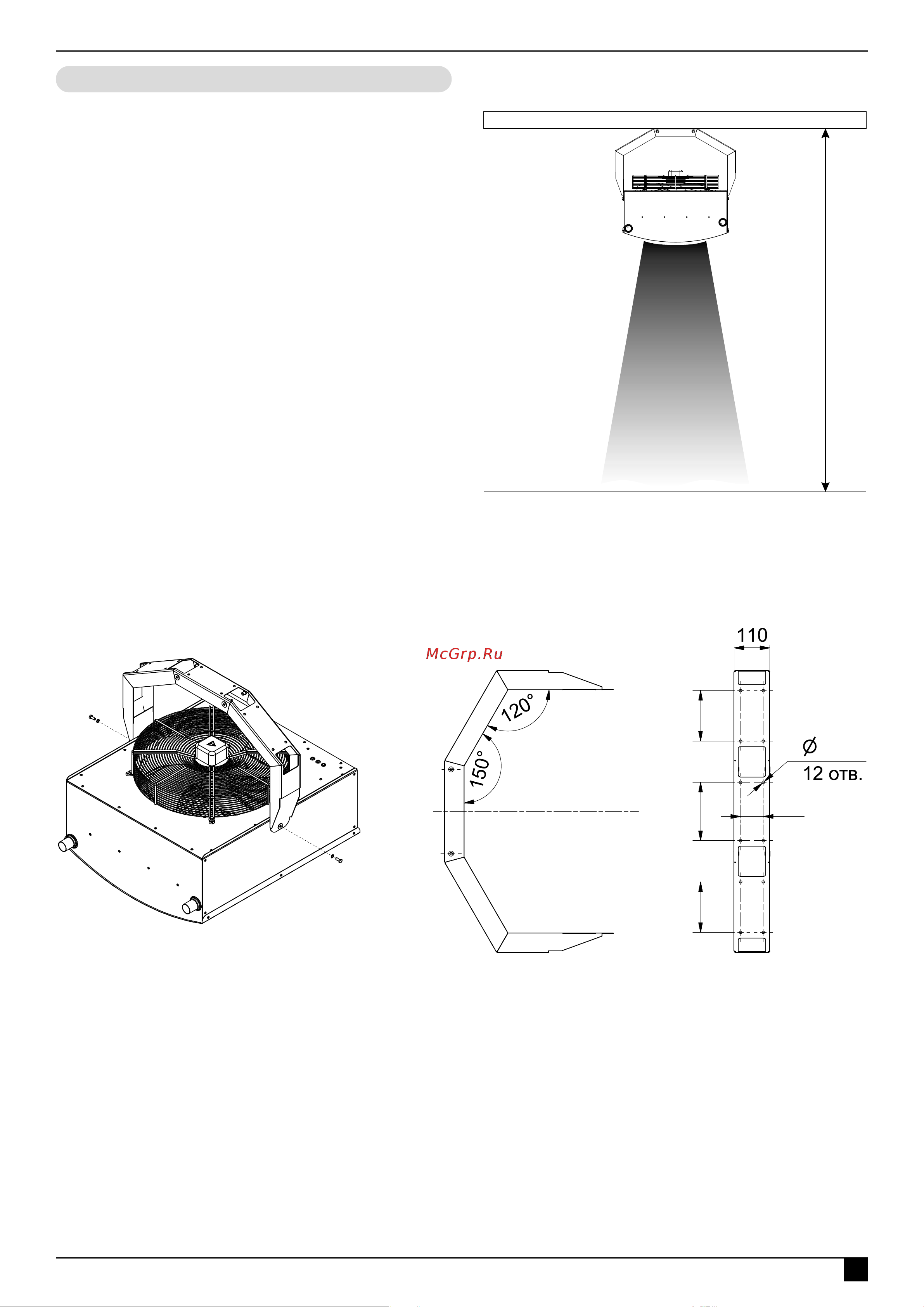

МОНТАЖ

Особенности монтажа:

Монтаж тепловентилятора с горизонтальной

установкой производится внутри помещения,

сверху над рабочей зоной. Высота (h)

подвешивания тепловентилятора должна

соответствовать расчётам проекта или

рекомендуемым значениям в соответствии

с таблицей размеров выше.

Проводной пульт с электронным

термостатом следует устанавливать в таком

месте, где он быстро отреагирует на общие

изменения температуры в помещении. В

этом месте циркуляция воздуха должна

быть свободной. Следует избегать установку

пульта под прямым потоком воздуха из

тепловентилятора, вблизи теплового

излучения (телевизоры, обогреватели,

холодильники), под прямыми солнечными

лучами, а также в помещениях, где есть

риск прямого воздействия на него влаги или

возникновение конденсата.

Основные этапы монтажа:

1. Убедитесь в прочности потолка перед монтажом.

2. Приложите крепление к потолку, поставьте метки мест для просверливания отверстий (также можно

использовать крепление на основе резьбовых шпилек).

3. Перед сверлением, в целях предосторожности, проверьте нет ли рядом электрических кабелей. Проделайте

в стене четыре отверстия Ød мм.

4. Закрепите кронштейн к потолку, используя надёжные виды крепежа (в комплект монтажа не входят).

5. Далее следует присоединить кронштейн к тепловентилятору. Закрепите два болта в гайки-заклёпки

тепловентилятора, продев зубчатую и плоскую шайбу в болты М8 (входят в комплект монтажа).

6. Затяните болты, используя гаечный ключ на 13 мм.

Горизонтальная установка

ТМ340011

ТМ340013

Монтаж на входящие в комплект кронштейн.
