Серия TW Тепловентиляторы с водяным источником тепла

УПРАВЛЕНИЕ

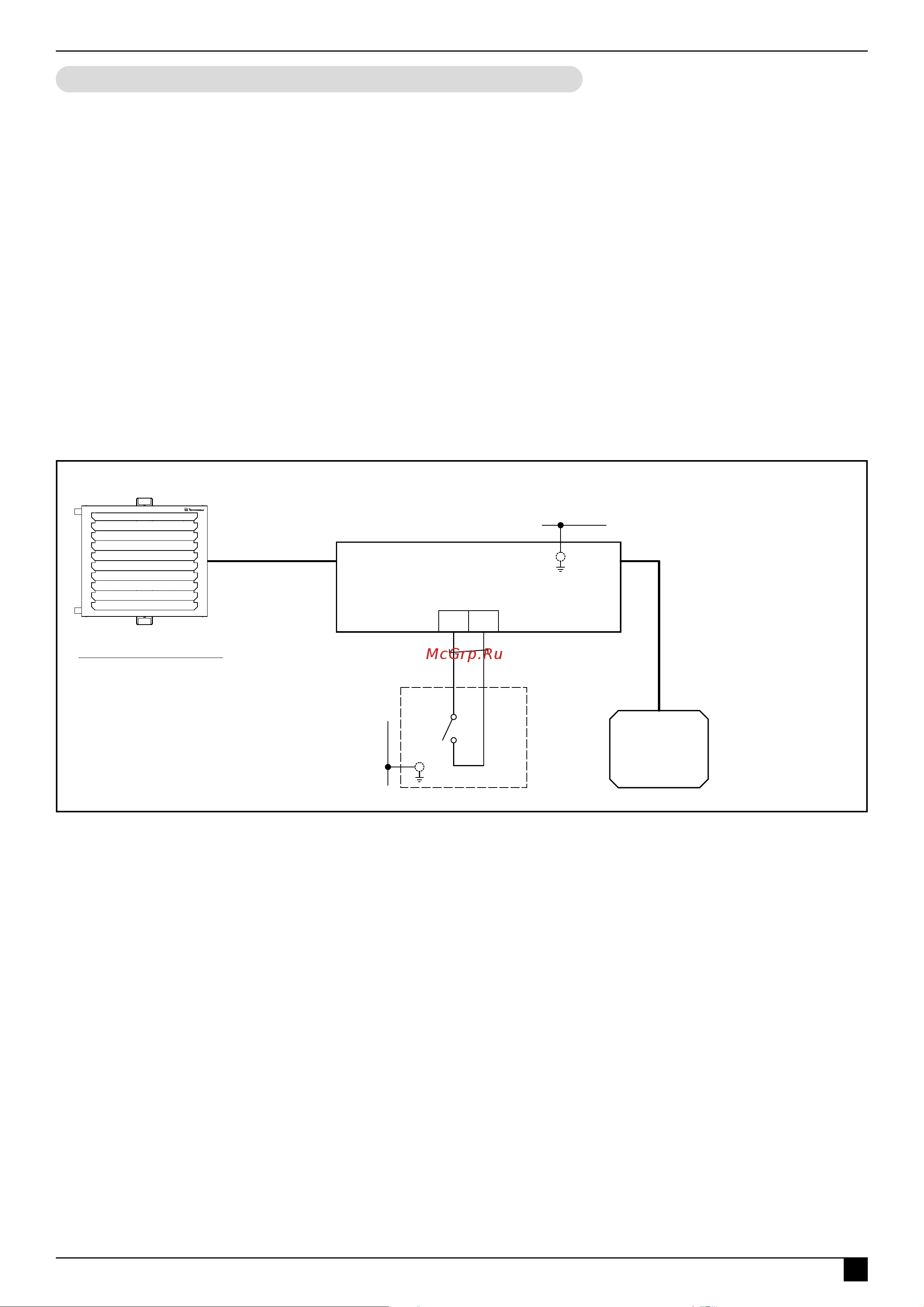

Схема подключения пожарной сигнализации через БЛОК-WA (ver.E)

П1

N.O.

ПКП

220 В 50 Гц

БЛОК-WA (ver.E)*

Кабель управления

БЛОК-WA (ver.E)

X2X1

ПКП коммутирует

фазу сети 220В/50Гц.

Ток не более 1 А.

Условные обозначения:

ПКП - пожарный контрольный прибор

N.O. - нормально открытый контакт

ПУЛЬТ HL10

Кабель 5*0,5 мм

ТМ340005

ПКП при срабатывании задаёт определённую логику работы:

1. Если в системе отсутствует узел терморегулирования, тогда при срабатывании ПКП автоматически

отключатся вентиляторы.

2. Если в системе присутствует узел терморегулирования, тогда при срабатывании ПКП автоматически

отключатся вентиляторы, откроется клапан подачи воды и включится циркуляционный насос (при наличии).

3. Если в системе присутствует термостат защиты от замораживания, то логика работы при срабатывании

ПКП та же, что и при срабатывании ТЗЗ.

Когда причина срабатывания сигнализации устранена тепловентилятор или их группа вернутся в режим, который

был установлен до срабатывания ПКП или выключатся, если они были выключены.

Чтобы подключить ПКП к тепловентилятору или к группе тепловентиляторов одной модели, в количестве не

более чем указано в таблице технических характеристик необходимо:

• дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование») и подключить ПКП

и другое имеющиеся дополнительное оборудование к БЛОК-WA (ver.E) в соответствии с инструкцией на

устройство и схемой подключения, указанной ниже;

• ПКП должен быть заземлён, используйте общий контур заземления;

• используйте медные проводники сечением 0,5-1,0 мм

Подключение ПКП охранно-пожарной сигнализации
