30
Руководство по эксплуатации и монтажу. Технический паспорт
УПРАВЛЕНИЕ
Обозначение Наименование
В Запорный кран с воздухоотводчиком
Ф Водяной фильтр грубой очистки
ВБ Вентиль байпаса
К Трехходовой клапан
М Электропривод клапана
УТ Узел терморегулирования в сборе
Т1 Подающая магистраль
Т2 Обратная магистраль
Рекомендации по применению различных схем регулирования температуры воздуха тепловентилятора
или их группы, отвечающие требованиям нормативных документов и стандартов данной отрасли,
необходимо получить у специалиста-проектанта по вентиляции и отоплению.
Регулирование и поддержание заданной температуры воздуха на выходе из тепловентилятора, может быть
достигнуто за счёт узлов терморегулирования Тепломаш® (см. раздел «Опционное оборудование»). Эти узлы
терморегулирования способны также обеспечить необходимую циркуляцию теплоносителя в гидравлическом
контуре теплообменника при полностью закрытом клапане, что предотвратит его замерзания при низких
температурах наружного воздуха.
Принцип работы:
Когда температура воздуха в помещении опускается ниже температуры, установленной на пульте, электропривод
открывает трёхходовой клапан и основной поток теплоносителя проходит через теплообменник тепловентилятора.
При повышении температуры в помещении выше температуры, установленной на пульте, электропривод
закрывает клапан и перекрывает основной поток теплоносителя. Во избежание замерзания теплоносителя в
трубках теплообменника, в узле терморегулирования предусмотрен байпас, который при закрытом клапане
постоянно пропускает ограниченный расход теплоносителя, устанавливаемый с помощью вентиля «ВБ». Таким
образом, теплоноситель на выходе, равно как и нагретый воздух, имеют переменную температуру.
Рекомендуется применять данную схему при
разнице давлений между прямой и обратной
ветвями ориентировочно более 40 кПа.
В
Т1
Т2
ВБ
М
Ф
В
К
Узел терморегулирования
ТМ340007

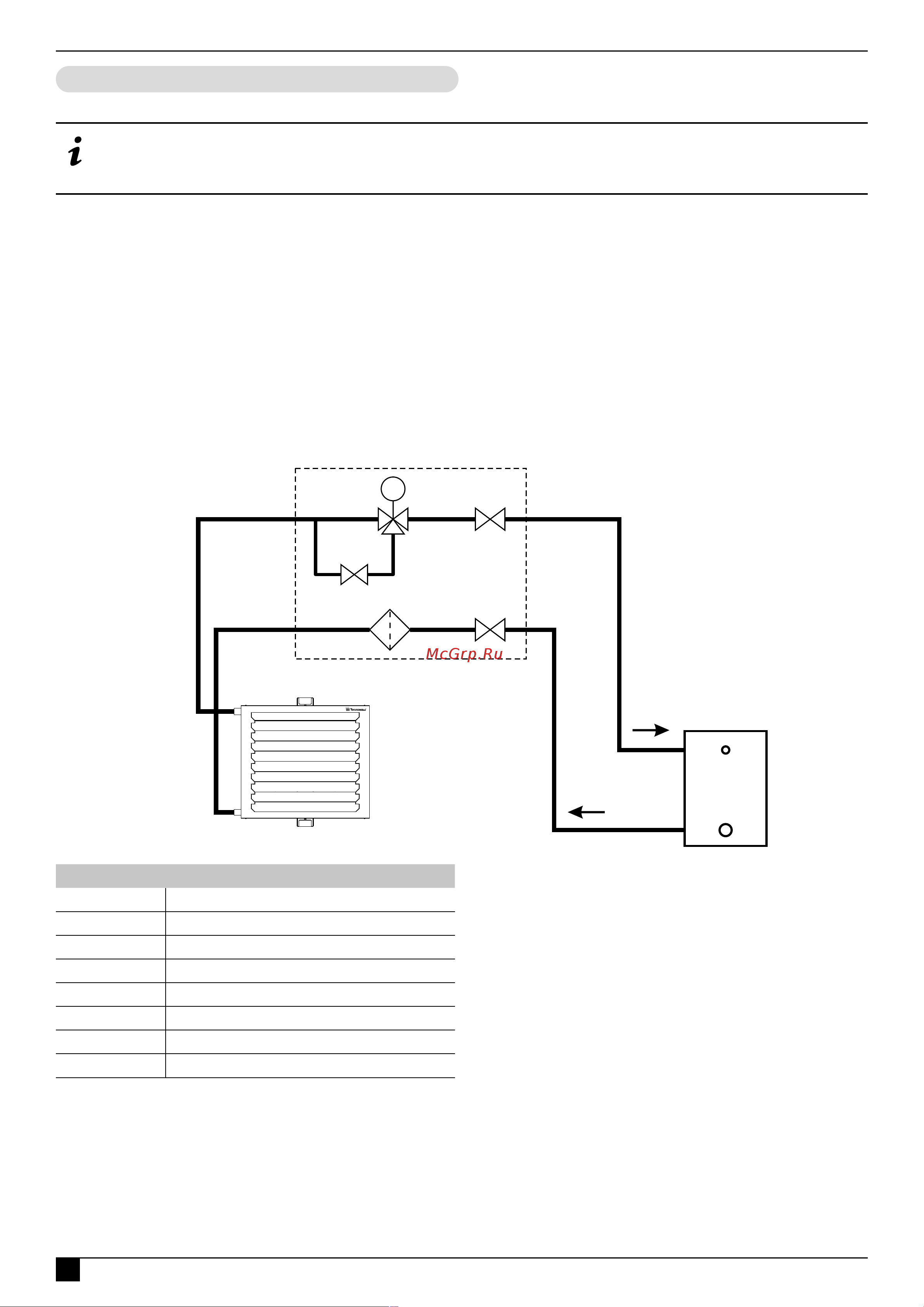

Способ 1: Пример количественной схемы регулирования.
Примером количественной схемы регулирования служат узлы
терморегулирования Тепломаш® без циркуляционного насоса. Они
состоят из запорных кранов с воздухоотводчиками (В), водяного
фильтра грубой очистки (Ф), вентиля регулирующего байпаса (ВБ),
трёхходового клапана (К) с электроприводом (М).
Способы регулирования температуры
