Серия TW Тепловентиляторы с водяным источником тепла

МОНТАЖ

Особенности монтажа:

Монтаж тепловентилятора с вертикальной

установкой производится внутри помещения

на стены, колонны или другие прочные

конструкции. Высота (h) подвешивания

тепловентилятора должна соответствовать

расчётам проекта или рекомендуемым

значениям в соответствии с таблицей

размеров выше.

Проводной пульт с электронным

термостатом следует устанавливать в

таком месте, где он быстро отреагирует

на общие изменения температуры в

помещении. В этом месте циркуляция

воздуха должна быть свободной. Следует

избегать установку пульта под прямым

потоком воздуха из тепловентилятора,

вблизи теплового излучения (телевизоры,

обогреватели, холодильники), под прямыми

солнечными лучами, а также в помещениях,

где есть риск прямого воздействия на него

влаги или возникновение конденсата.

Вертикальная установка может быть в

различных вариантах:

Основные этапы монтажа:

1. Убедитесь в прочности стены перед монтажом тепловентилятора.

2. Приложите ответную часть кронштейна к стене, с помощью строительного уровня отрегулируйте положение

кронштейна, поставьте метки мест для просверливания отверстий.

3. Перед сверлением, в целях предосторожности, проверьте нет ли рядом электрических кабелей. Проделайте

в стене четыре отверстия Ød мм.

4. Закрепите ответную часть кронштейна к стене, используя надёжные виды крепежа (в комплект монтажа не

входят).

5. Далее следует присоединить кронштейн к тепловентилятору. Закрепите два болта в гайки-заклёпки

тепловентилятора, продев зубчатую и плоскую шайбу в болты М8 (входят в комплект монтажа).

6. Закрепите собранную конструкцию к ответной части кронштейна четырьмя болтами М8, продев зубчатую

и плоскую шайбу в болты (входят в комплект монтажа) и отрегулируйте угол наклона в диапазоне 0-18

градусов.

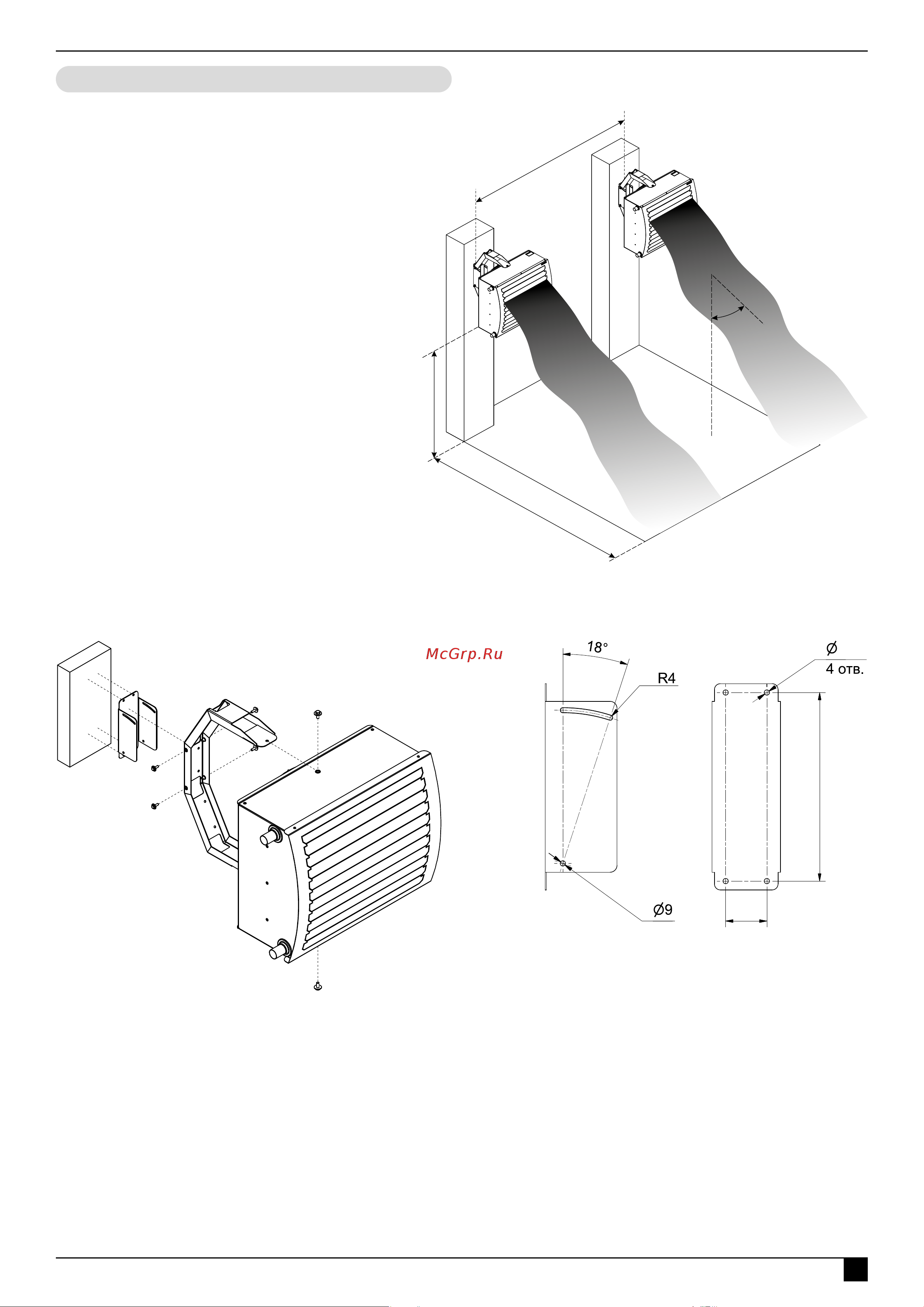

Вертикальная установка

45°

ТМ340012

ТМ340014

ТМ340015

Монтаж на входящие в комплект кронштейн и ответной части с

возможностью регулирования наклона (0-18°) по высоте.
