Руководство по эксплуатации и монтажу. Технический паспорт

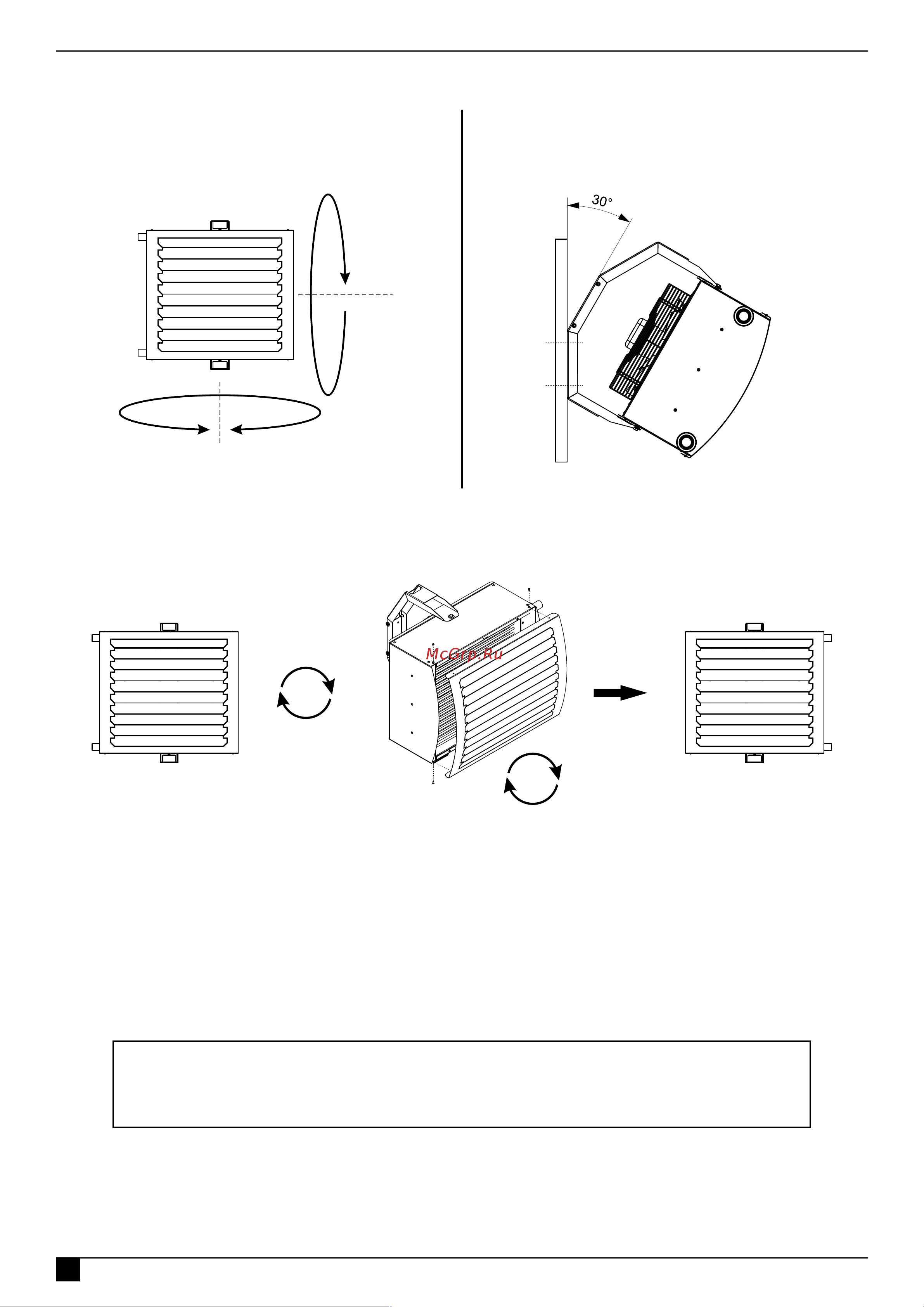

МОНТАЖ

Основные этапы:

1. Разверните тепловентилятор на 180 градусов.

2. Открутите винты удерживающие лицевую панель.

3. Разверните лицевую панель на 180 градусов и закрепите к корпусу тепловентилятора.

4. Руками разверните металлические жалюзи на необходимый угол.

ТМ340019

ТМ340017

ТМ340018

Расположение патрубков для подвода воды справа.

Возможность монтажа кронштейна на

фиксированный угол наклона 30°.

Возможность регулирования как

вращением по горизонтали, так и

по углу наклона.

± 30° max

0 - 18°

180°

ВНИМАНИЕ! ЖАЛЮЗИ ИЗГОТОВЛЕНЫ ИЗ ЛИСТОВОГО МЕТАЛЛА И НЕ ИМЕЮТ

СПЕЦИАЛЬНОГО ПОВОРОТНОГО МЕХАНИЗМА. В ЦЕЛЯХ ПРЕДОТВРАЩЕНИЯ ПОЛОМКИ

ЖАЛЮЗИ, РЕКОМЕНДУЕМ УСТАНАВЛИВАТЬ ТРЕБУЕМЫЙ УГОЛ НАКЛОНА НЕ БОЛЕЕ

ОДНОГО РАЗА. МАКСИМАЛЬНЫЙ УГОЛ НАКЛОНА ЖАЛЮЗИ – 90°.
