• Шумоизоляционные материалы, укладываемые под напольное покрытие и материа-
лы самого напольного покрытия должны быть устойчивы к тепловому воздействию
(выдерживать температуру до 60 °С и не выделять при нагреве вредных веществ).
Обязательно уточняйте характеристики материалов у производителя.
• Под деревянные напольные покрытия нагревательный кабель желательно
устанавливать на максимально возможную площадь (с учетом ограничений приведенных в
п. 3.1.), во избежания коробления подогреваемой и неподогреваемой зон напольного
покрытия.
Последовательность действий при монтаже ENERGY UNIVERSAL под напольные
покрытия с низкой теплопроводностью (ламинат, ковролин, паркет, паркетная доска)
аналогична п. 3.2. с соблюдением вышеперечисленных условий и рекомендаций.
ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ
При укладке ENERGY UNIVERSAL под напольные покрытия с низкой
теплопроводностью (паркет, паркетная доска, ламинат, линолеум, ковролин):
Расчетная удельная мощность системы НЕ БОЛЕЕ 100 Вт.м.кв.
Толщина покрытия пола НЕ БОЛЕЕ 2,5 см.
Толщина стяжки, в которую укладывается ENERGY UNIVERSAL, должна
составлять 1-2 см.
В качестве системы управления рекомендуется использовать терморегулятор с
двумя датчиками температуры (пола и воздуха) для предотвращения перегрева
нагревательного кабеля (например ENERGY OCD4-1999H).
3.4. Монтаж ENERGY UNIVERSAL в деревянный пол на лагах
При установке систем теплых полов ENERGY UNIVERSAL в конструкцию деревянного
пола соблюдайте следующую последовательность действий:

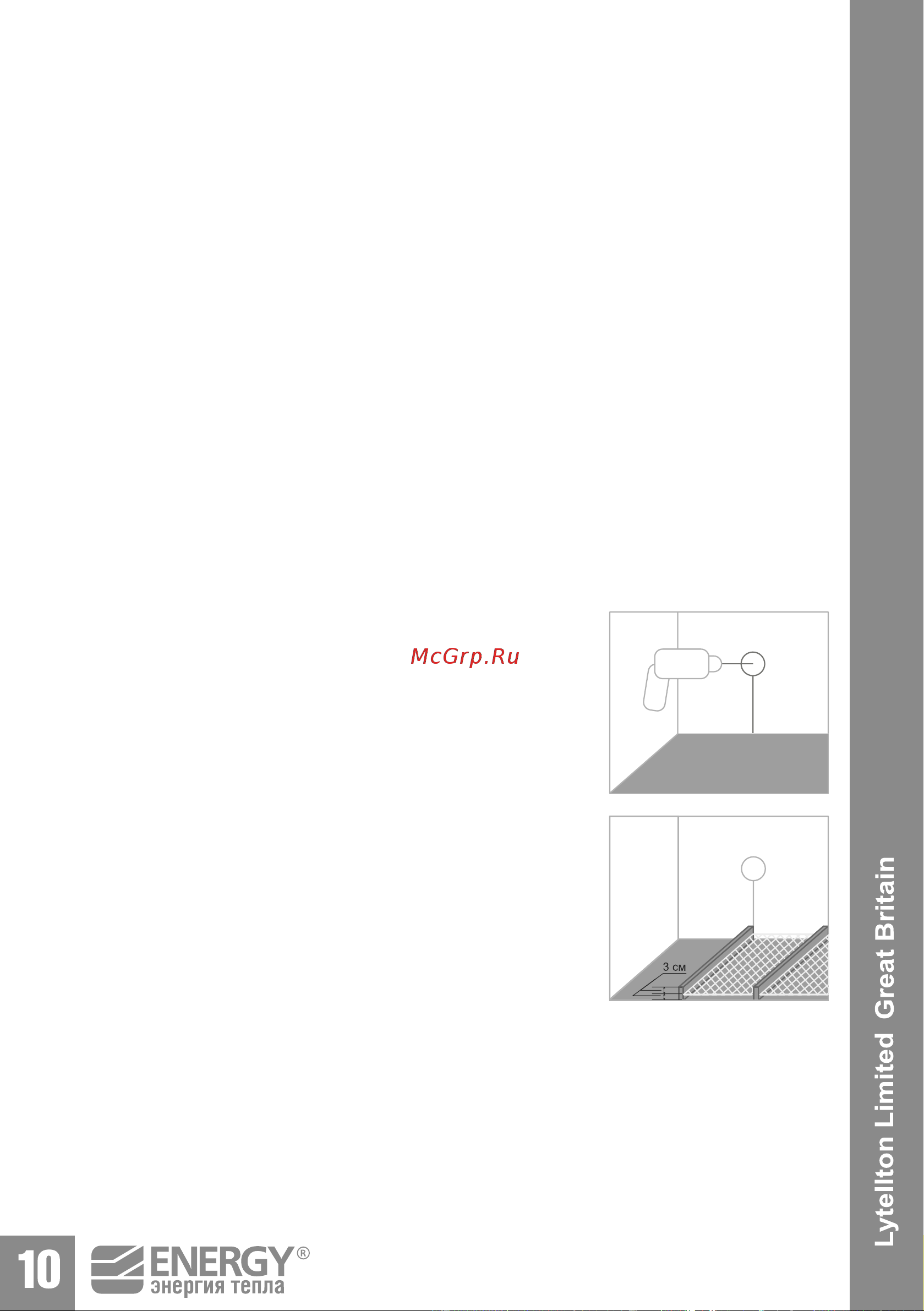

3.4.1. Определите и подготовьте место для установки терморегулятора и
датчика температуры (Рис. 7).
• Выберите на стене удобное и доступное место для
расположения терморегулятора Терморегулятор
рекомендуется устанавливать на расстоянии 1,2 – 1,5 метра
от пола, как можно ближе к границам зоны укладки
нагревательного кабеля. Такое расположение значительно
упростит вывод и размещение гофрированной трубки с
датчиком температуры и монтажных (холодных) концов
нагревательного кабеля.
3.4.2. Подготовьте конструкцию пола к укладке
нагревательного кабеля (Рис. 8).
• К моменту укладки кабеля конструкция пола в помещении
должна представлять установленный набор лаг с уложенным
между ними теплоизоляционным материалом.
• Между лагами на расстоянии не менее 3 см над
теплоизоляцией закрепите мелкоячеистую металлическую
сетку, на которую будет укладываться нагревательный
кабель. Расстояние между сеткой и нижней поверхностью
половой доски должно быть не менее 3 см.
• В местах пересечения нагревательного кабеля с лагами
необходимо сделать пропилы шириной и глубиной 3 см на всю
толщину лаги и изолировать их алюминиевой фольгой или
алюминиевой самоклеющейся лентой (скотчем).
• Исходя из места расположения терморегулятора опред елите размещ
ение гофрированной трубки с датчиком температуры и сделайте в лаге пропил 2*2*2 см
для размещения конца трубки с датчиком.
• Составьте подробную схему расположения нагревательного кабеля по форме
обогреваемой площади. При составлении схемы используйте формулу расчета для шага
укладки витков нагревательного кабеля:
Шаг укладки (см) = (100 х Площадь укладки кабеля (м.кв.)) / Длину кабеля (м.п.)
или
Шаг укладки (см) = (100 х линейная мощность кабеля (Вт/м.п.)) / 80 Вт/м.кв.
Рис. 7
Рис. 8
