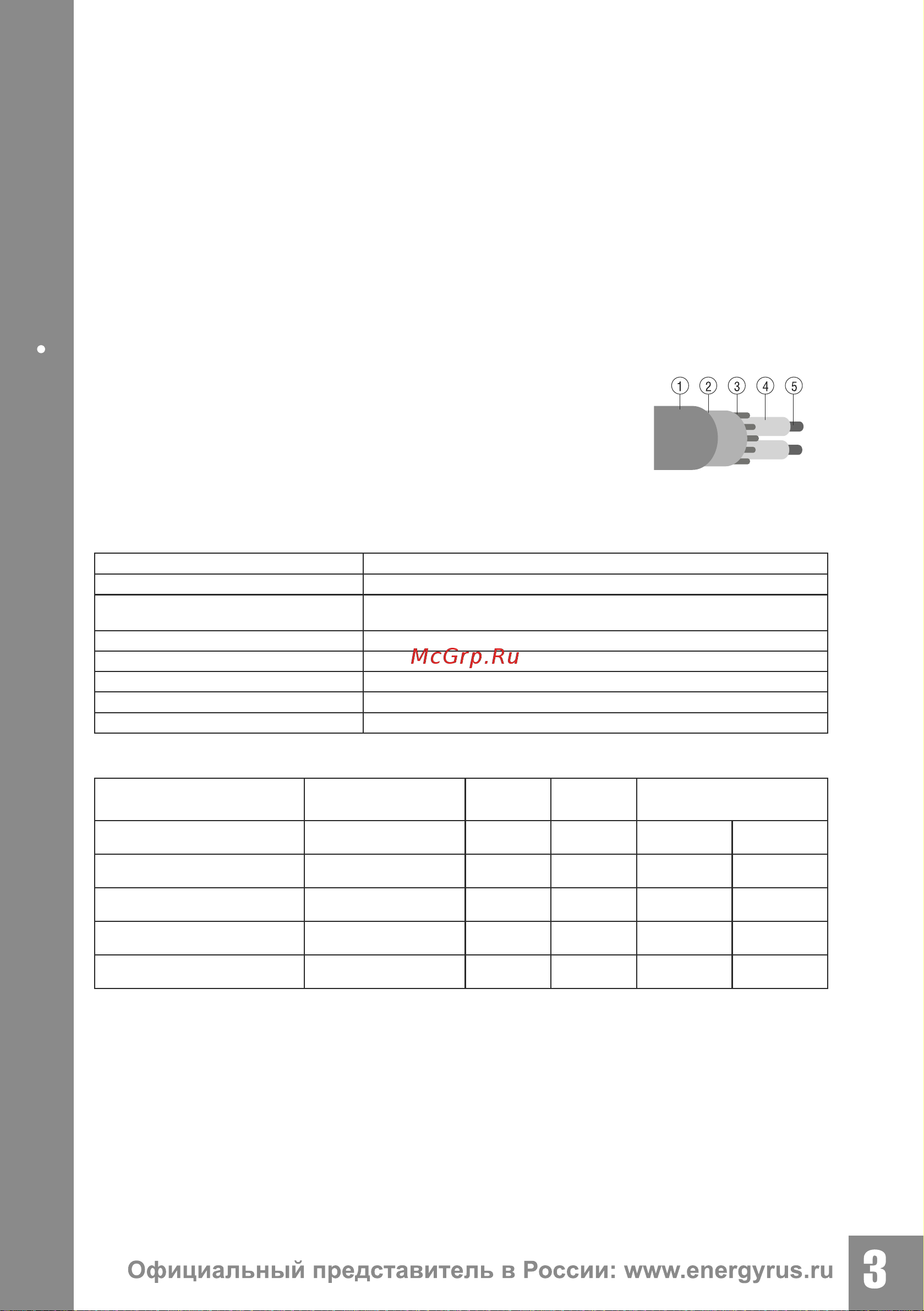

ENERGY UNIVERSAL
2. Информация о системе ENERGY UNIVERSAL
2.1. Назначение комплекта ENERGY UNIVERSAL
Система теплых полов ENERGY UNIVERSAL – это нагревательный кабель,
встроенный в конструкцию пола и предназначенный для комфортного (26-28 °С) подогрева
поверхности пола. ENERGY UNIVERSAL также может использоваться в качестве основной
системы отопления помещения. Система рассчитана на применение с любым типом
напольных покрытий. Возможно применение кабеля ENERGY UNIVERSAL для обогрева
грунта в теплицах и защиты труб от замерзания.
2.2. Состав комплекта ENERGY UNIVERSAL
Комплект системы ENERGY UNIVERSAL состоит из нагревательного кабеля
ENERGY UNIVERSAL, монтажной ленты и гофрированной трубки для датчика
температуры.
Кабель ENERGY UNIVERSAL - это двужильный
нагревательный кабель высокого сопротивления (см. «Схема
устройства кабеля») со фторполимерной изоляцией (4.) греющей
жилы (5.), полной защитной оплеткой (14 медных луженых жил (3.)
диаметром 0,3 мм + фольга (2.) типа AlPET) и PVC внешней
изоляцией (1.). Линейная мощность кабеля составляет 10 Вт/м.п.
(при напряжении питания 230 В).
2.3. Технические характеристики нагревательного кабеля:
2.4. Параметры двужильного кабеля ENERGY ADSV:
Монтажная лента предназначена для раскладки и фиксации нагревательных
секций на поверхности пола. Отрезки ленты, нужной длины крепятся к основанию пола.
Нагревательная секция фиксируется на ленте с помощью крепежных лепестков.
Гофрированная трубка применяется для установки датчика температуры пола в
бетонную стяжку. Датчик располагается внутри трубки для того, чтобы можно было при
необходимости заменить его, не вскрывая пол.
Для обеспечения максимальной эффективности и минимизации
эксплуатационных издержек системы теплого пола ENERGY UNIVERSAL в конструкции
теплого пола необходимо предусмотреть слой теплоизоляции. Теплоизоляционный
материал должен обладать низкой теплопроводностью, не хуже 0,05 Вт/м*°С.
Температура рабочей среды
Степень защиты
Защита экрана от коррозии
(по директиве IEC 800, пункт 1.7.3.3.)
Линейная мощность
Напряжение питания
Внешний диаметр кабеля
Минимальный радиус изгиба кабеля
Цвет внешней изоляции
от -30 до +80 °C (минимальная температура при установке: –5 °C)
IP 67
да
10 Вт/м.п.
230 В
3,4–4,2 мм
шестикратный по отношению к диаметру самого кабеля
желтый (оранжевый)
320
450
600
750
18,9
31,6
45,9
63,9
75,8
2,0
3,2
4,5
6,0
7,5
1,3
2,1
3,0
4,0
5,0
Тип кабеля
Марка кабеля
Мощность,
Вт
Длина,
м
Площадь обогрева, м.кв.
(100 Вт/м.кв.) (150 Вт/м.кв.)
ENERGY UNIVERSAL 200
ENERGY UNIVERSAL 320
ENERGY UNIVERSAL 450
ENERGY UNIVERSAL 600
ENERGY UNIVERSAL 750
ADSV 10 200
ADSV 10 320
ADSV 10 450
ADSV 10 600
ADSV 10 750
200
Схема устройства кабеля
