дефектам напольного покрытия);
При использовании в конструкции пола в помещении теплоизолируюшей прослойки
обязательно уложите на нее бетонную стяжку (не менее 3 см), и уже на стяжку укладывайте
нагревательный кабель;
Тщательно очистите поверхность пола в границах зоны укладки. Уберите мусор, грязь,
острые предметы.
Проверьте поверхность площади укладки и убедитесь в отсутствии на ней острых
выступов, трещин, сколов, а также предметов, которые могут повредить изоляцию
нагревательного кабеля.
Составьте подробную схему расположения нагревательного кабеля по форме
обогреваемой площади. При составлении схемы используйте формулу расчета для шага
укладки витков нагревательного кабеля:
Шаг укладки (см) = (100 х Площадь укладки кабеля (м.кв.)) / Длину кабеля (м.п.)
или
Шаг укладки (см) = (100 х линейная мощность кабеля (Вт/м.п.)) / Удельную мощность (Вт/м.кв.)
Отметьте на схеме расположение соединительных муфт и датчика температуры.
Схема укладки поможет произвести быстрый и удобный монтаж системы теплых полов
ENERGY UNIVERSAL.

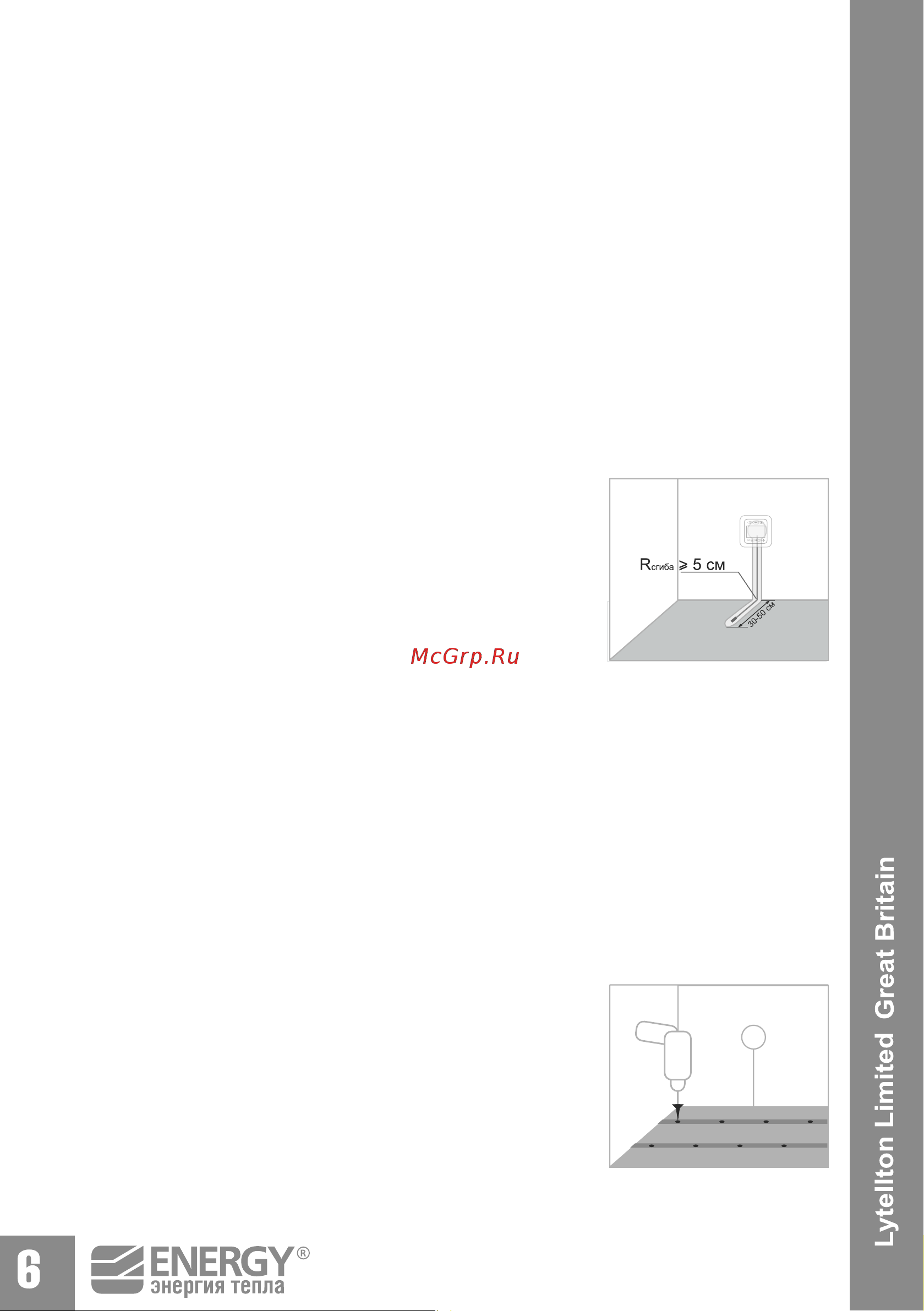

3.2.3. Установите гофрированную трубку с датчиком
температуры (Рис. 2).
При работе с датчиком температуры исключите
возможность любого механического воздействия на капсулу
датчика, т.к. оно может привести к повреждению
термочувствительного элемента внутри капсулы и выходу
датчика из строя.
Поместите датчик температуры внутрь гофрированной
трубки. Сам датчик должен располагаться в одном конце
трубки и находиться в полу, а его соединительный кабель
выходить из другого для подключения к терморегулятору.
Герметизируйте конец трубки с датчиком, остающийся в полу, иначе попадание внутрь
гофрированной трубки клеевого раствора исключит возможность замены датчика
температуры в случае необходимости.
Уложите трубку с датчиком в подготовленную штробу и выведите к месту
расположения терморегулятора. Для обеспечения возможности замены датчика заведите
конец гофрированной трубки с выводом соединительного кабеля внутрь
электромонтажной коробки на 1-2 см. Радиус изгиба трубки в месте перехода с пола на
стену не менее 5 см.
Заполните штробу в полу клеевым раствором и отметьте место расположения датчика
на поверхности пола и на схеме укладки.
3.2.4. Загрунтуйте подготовленную площадь укладки.
Грунтуйте поверхность пола грунтовкой глубокого проникновения. Сильно
впитывающие поверхности грунтуйте 2 раза. Перед укладкой нагревательного кабеля
дайте загрунтованной поверхности высохнуть.
3.2.5. Закрепите на полу отрезки монтажной ленты (Рис. 3).
Располагайте отрезки монтажной ленты вдоль
противоположных границ зоны укладки - там, где будут
заканчиваться витки нагревательного кабеля и с интервалом
0,3 0,5 м для крепления средней части витков.
Крепите отрезки монтажной ленты к полу, используя
саморезы или дюбели, чтобы исключить возможность
смещения или всплывания витков нагревательного кабеля
при заливке клеевого раствора, либо стяжки.
Рис. 2
Рис. 3
