УСТАНОВКА СОЕДИНЕНИЙ

Подсоединение кабеля видеосигнала: Подключите один конец кабеля VGA к разъему VGA

ЖК монитора, а другой конец – к разъему VGA компьютера и затяните два винта кабельного

разъема. Более того, при необходимости для модели MM17T можно приобрести

дополнительный 24-контактный кабель DVI-D для подключения цифрового сигнала.

Подсоединение шнура питания: Подсоедините один конец шнура питания переменного тока к

входному разъему переменного тока ЖК монитора, а другой конец к электрической розетке.

Подсоединение аудиокабеля (только для модели MM17T): Соедините посредством

аудиокабеля звуковой выход мультимедийной (или звуковой) карты компьютера со звуковым

гнездом монитора.

Внимание! Если электрическая розетка не заземлена (не имеет трех контактов), установите

надлежащий адаптер заземления (не входит в комплект).

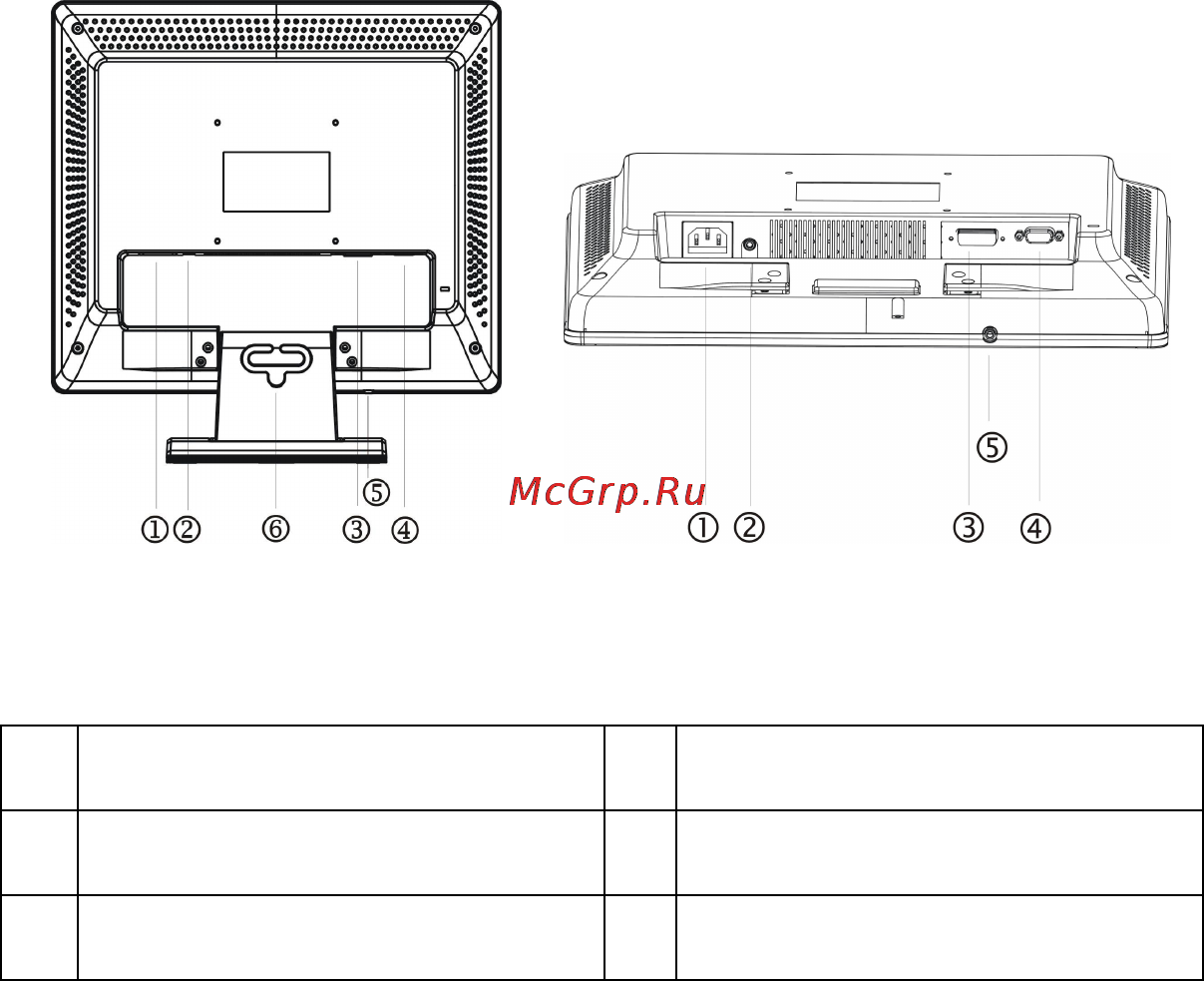

Рисунок 2.

Входной разъем переменного

тока

Звуковое гнездо (только для

модели MM17T)

Разъем DVI-

D (только для

модели MM17T)

Разъем VGA (D-SUB)

Гнездо для наушников (только

для модели MM17T)

Хомут для кабеля
