НОВАТЕК-ЭЛЕКТРО

NT-PT100

1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ

1.1 Назначение

Датчик температуры NT-PT100 предназначен для измерения температуры жидких, газообразных

и сыпучих сред.

1.2 Основные технические данные

В таблице 1 указаны основные технические данные.

Таблица 1 - Основные технические данные

Наименование

Значение

Рабочий диапазон измеряемых температур, °С

От -60 до +150

Номинальная статическая характеристика при 0 °С

100 Ом

Класс допуска, %

0,5

Длина провода, мм

3000

Длина монтажной части, мм

Показатель тепловой инерции, с

15…16

Макс. рассеиваемая мощность, мВт, не более

0.5

Сопротивление изоляции при (25±10) °С и относительной влажности до 80 %, Мом,

не менее

100

Материал защитной арматуры

Пластик

Степень защиты по ГОСТ 14254-2015 монтажной части

IP 68

Степень защиты по ГОСТ 14254-2015 наружной части

IP 68

2 ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)

2.1 Срок службы изделия 10 лет. По истечении срока службы обратитесь к производителю.

2.2 Срок хранения – 3 года.

3 УСТРОЙСТВО И РАБОТА

3.1 Принцип действия NT-PT100 основан на свойстве полупроводника чувствительного элемента

изменять электрическое сопротивление в зависимости от температуры. Изменение сопротивления

регистрируется вторичным прибором, в измерительную цепь которого включён NT-PT100.

3.2 Чувствительный элемент представляет собой термистор, помещённый в защитную арматуру.

Выводы чувствительного элемента выведены кабелем для подключения в измерительную цепь вто-

ричного прибора.

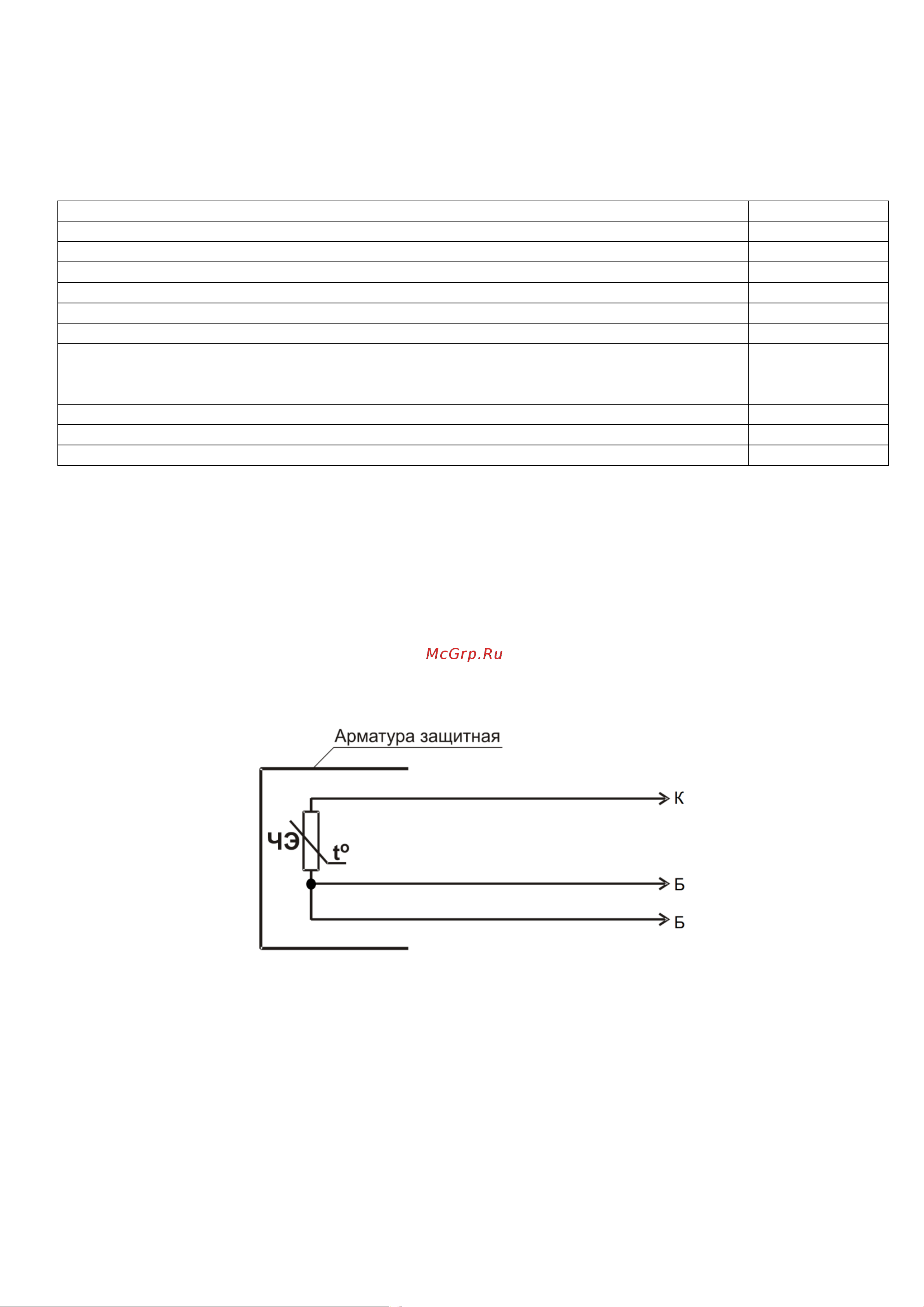

Схема подключения приведена на рисунке 1.

Рисунок 1 - Схема подключения

4 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

4.1 NT-PT100 в упаковке предприятия - изготовителя должны храниться в закрытом помещении

при температуре воздуха от минус 40 °С до 70 °С и относительной влажности до (95±3) % при тем-

пературе 40 °С (без конденсации влаги).

4.2 NT-PT100 в упаковке предприятия - изготовителя транспортируется всеми видами транспорта,

на любое расстояние, с любой скоростью, допускаемой этим видом транспорта в соответствии с

правилами перевозки грузов, действующими на данном виде транспорта.

5 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1 Основным условием для NT-PT100 является соответствие измеряемой температуры среды

рабочему диапазону температуры. При эксплуатации не допускать попадания влаги на наружную

часть NT-PT100.

5.2 Для повышения помехозащищённости, подключение NT-PT100 рекомендуется осуществлять

экранированным проводом и экран со стороны вторичного прибора необходимо заземлить или под-
