ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

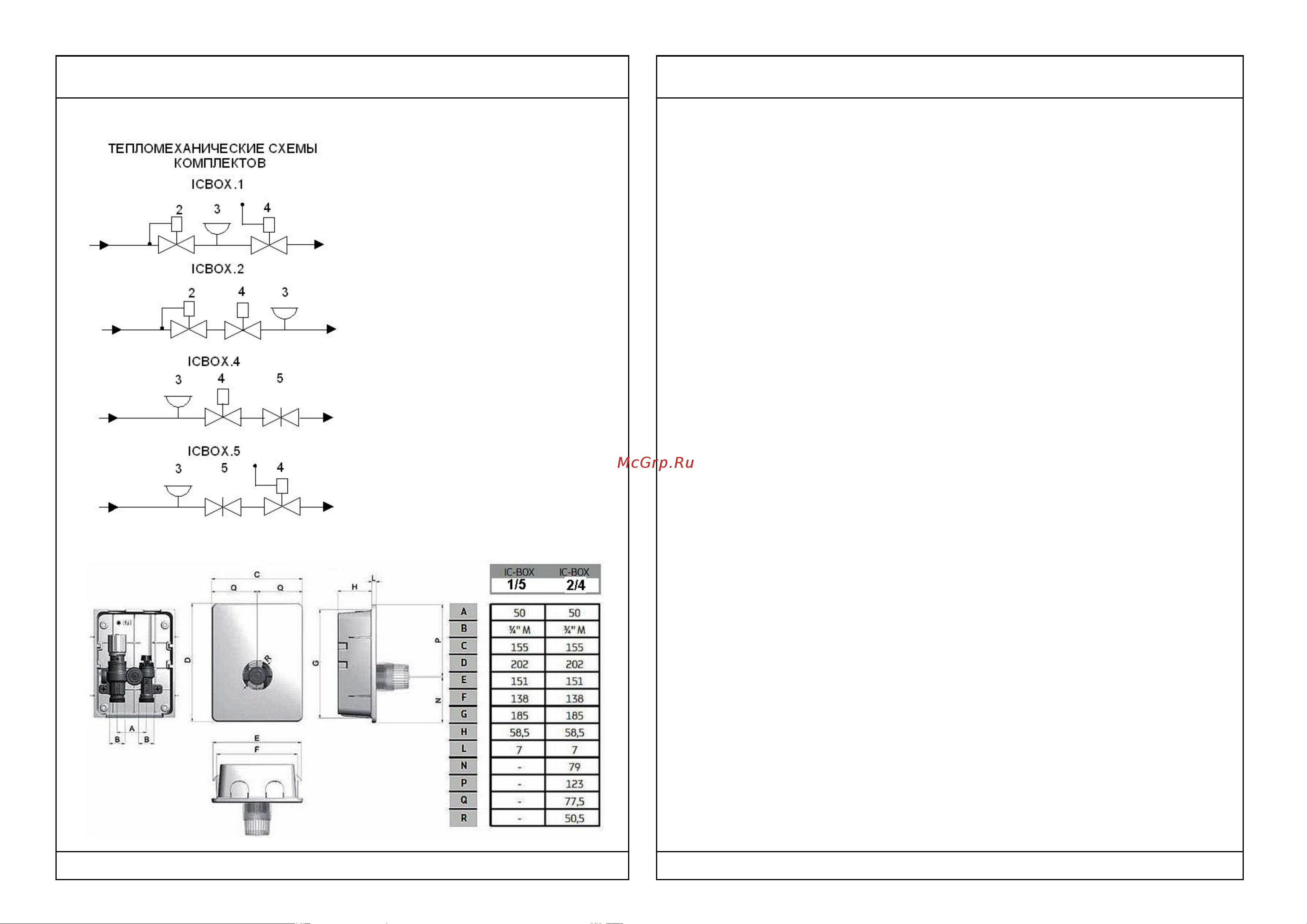

5. Габаритные размеры
6. Рекомендации по монтажу
6.1 .Монтажные комплекты ICBOX 1.0 и ICBOХ 2.0. имеют встроенные
ограничители температуры теплоносителя, поэтому должны устанавливаться
только на выходе теплоносителя из петли или обратном трубопроводе
обслуживаемого отопительного прибора.
6.2. Комплекты ICBOX. 4.0. и ICBOX. 5.0. не имеет встроенного
ограничителя температуры, поэтому, для применения в системах
встроенного обогрева, они могут подключаться только к
низкотемпературным системам. При использовании в системах встроенного
обогрева, комплекты должен устанавливаться на выходе из петли.
6.3. При использовании комплектов ICBOX. 4.0. и ICBOX. 5.0. для
регулирования теплоотдачи отопительных приборов высокотемпературных
систем, комплекты могут устанавливаться как на подающем, так и на
обратном трубопроводе. Установка комплектов на обратном трубопроводе
снижает риск завоздушивания нагревательных приборов.
6.4. Для установки монтажного комплекта в стене или перегородке
необходимо подготовить нишу высотой 186 мм, шириной 152 мм и глубиной
59 мм, а также прорезать штробы для подводящего и отводящего
трубопроводов, и , при необходимости, каналы для проводов сервопривода
или импульсной линии термочувствительного элемента.
6.5. Перед установкой монтажного бокса следует снять с него корпус
терморегулятора, который крепится к боксу двумя шурупами (7). В стенках
бокса следует удалить заглушки для прохода труб и , при необходимости,
для пропуска проводов и импульсной линии. В крышке бокса комплектов
ICBOX 2.0. и ICBOX 4.0 необходимо снять заглушку оконца (10), для
возможности установки термоголовки.
6.6. Монтажный бокс может быть зафиксирован в стене или перегородке с
помощью 4-х шурупов с дюбелями ( не входят в комплект поставки). Для
этого, в задней стенке бокса имеются отверстия.
6.7. Для присоединения к терморегулирующему блоку труб рекомендуется
применять следующие соединители:
- для металлополимерных труб – VT.4420;VT.712.E;
- для пластиковых труб – VT.4410;
- для медных труб –VT.4430.
6.8. Для монтажных комплектов ICBOX.2.0 и ICBOX 4.0 необходимо
дополнительно приобрести и установить термостатическую головку с
присоединительным размером М30х1,5 (например: VT.5000).При установке
термоголовки следует руководствоваться указаниями паспорта на
термоголовку.
6.9. Для монтажных комплектов ICBOX.1.0 и ICBOX.5.0 необходимо
дополнительно приобрести и установить термоголовку с выносным сенсором
