ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

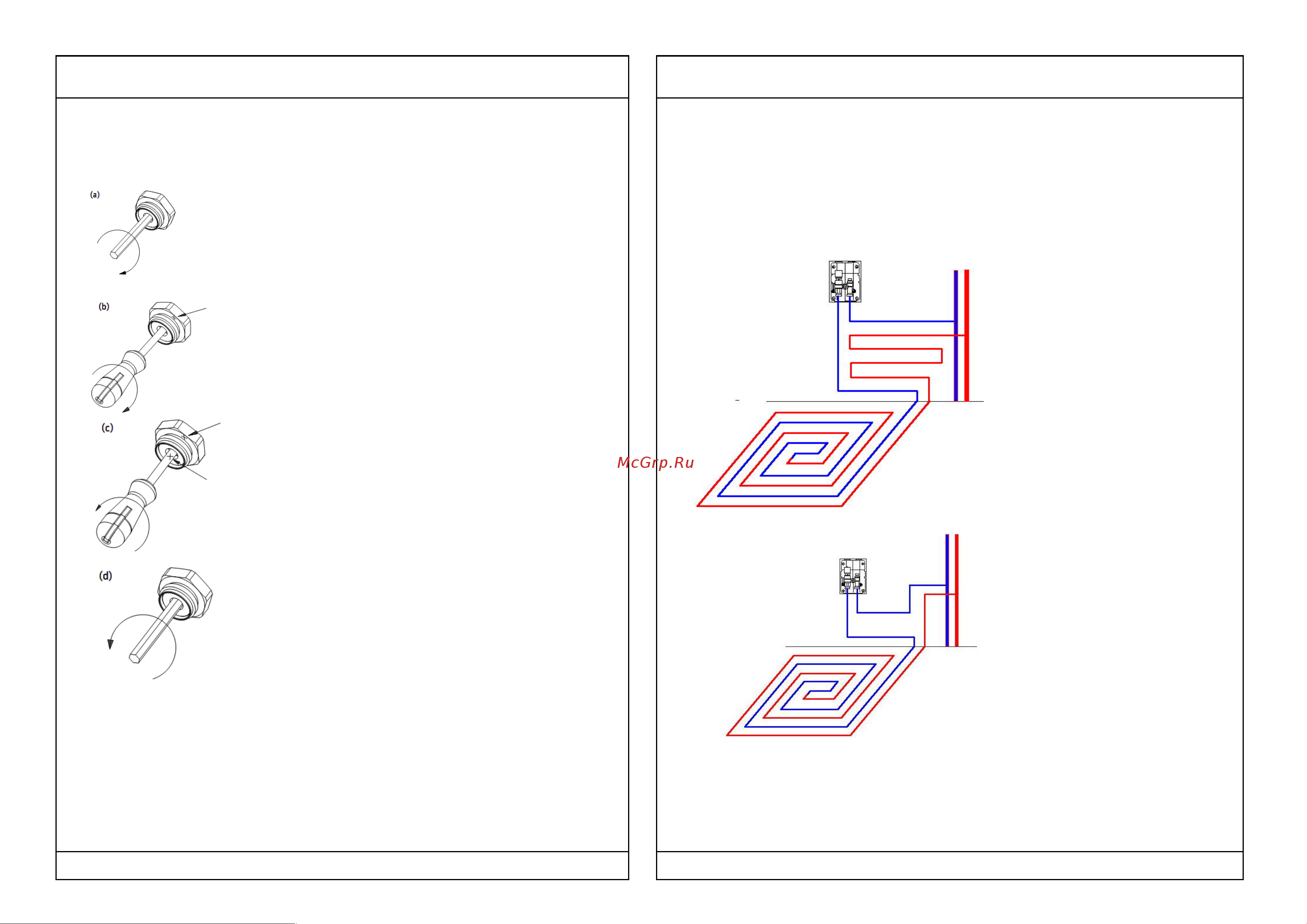

6.10. Настроечное значение балансировочного клапана может быть

зафиксировано винтом-ограничителем, расположенного внутри шестигранного

отверстия настроечной втулки. Для этого следует проделать следующие

операции:

-шестигранным ключом SW5 заверните до упора

настроечную втулку (а);

-заверните винт-ограничитель до упора отвёрткой с

плоским шлицом и сделайте отметку на корпусе(b);

- сделав отметку на отвертке для удобства отсчета

оборотов, выверните винт-ограничитель на требуемое

количество оборотов в соответствии с графиком (с);

- открутите настроечную втулку до упора (d).

7.Рекомендации по проектированию

7.1. Системы встроенного обогрева

7.1.1. При проектировании систем встроенного обогрева (теплые полы, стены)

следует руководствоваться требованиями действующих строительных норм и

правил. В соответствии с СП 60.13330.2012, средняя температура поверхности

строительных конструкций не должна превышать:

- 70°С для стен;

- 26°С для полов помещений с постоянным пребыванием людей;

- 31°С для полов помещений с временным пребыванием людей, а также для

обходных дорожек, скамей крытых плавательных бассейнов;

- 35°С - максимальная температура пола над осью трубы.

7.1.2. Материалы слоев пола, включая напольное финишное покрытие,

должны использоваться только такие, которые рассчитаны на планируемое

температурное воздействие.

7.1.3. Трубопроводы теплого пола рекомендуется укладывать методом

«двойной меандр» («двойная

улитка») (см. рис). В этом

случае, идет равномерное

чередование «горячих» и

«холодных» труб, что позволяет

избежать наличия перегретых

участков пола.

Если по расчету температура

пола превышает требуемую,

рекомендуется начальную часть

петли использовать для обогрева

участка стены («теплая стена»).

В этом случае, температура

поступающего в петлю

теплоносителя снизится при

прохождении в стене и в пол

поступит уже частично

остывшей (см. рис).

7.1.4. Чем больше будет задана

толщина стяжки над трубой, тем

равномернее будет температура

поверхности пола. Не

рекомендуется принимать

толщину стяжки менее 50 мм над

трубой.

7.1.5 Рекомендуемый шаг

укладки труб теплого пола –

15см.

7.1.6. Предельная длина петли

определяется расчетом, в зависимости от термического сопротивления слоев

пола над трубами, потерь тепла в нижнем направлении; температуре

теплоносителя на входе в петлю и настроечным значением регулятора

температуры. В любом случае длину петли не рекомендуется принимать

больше 100м.
