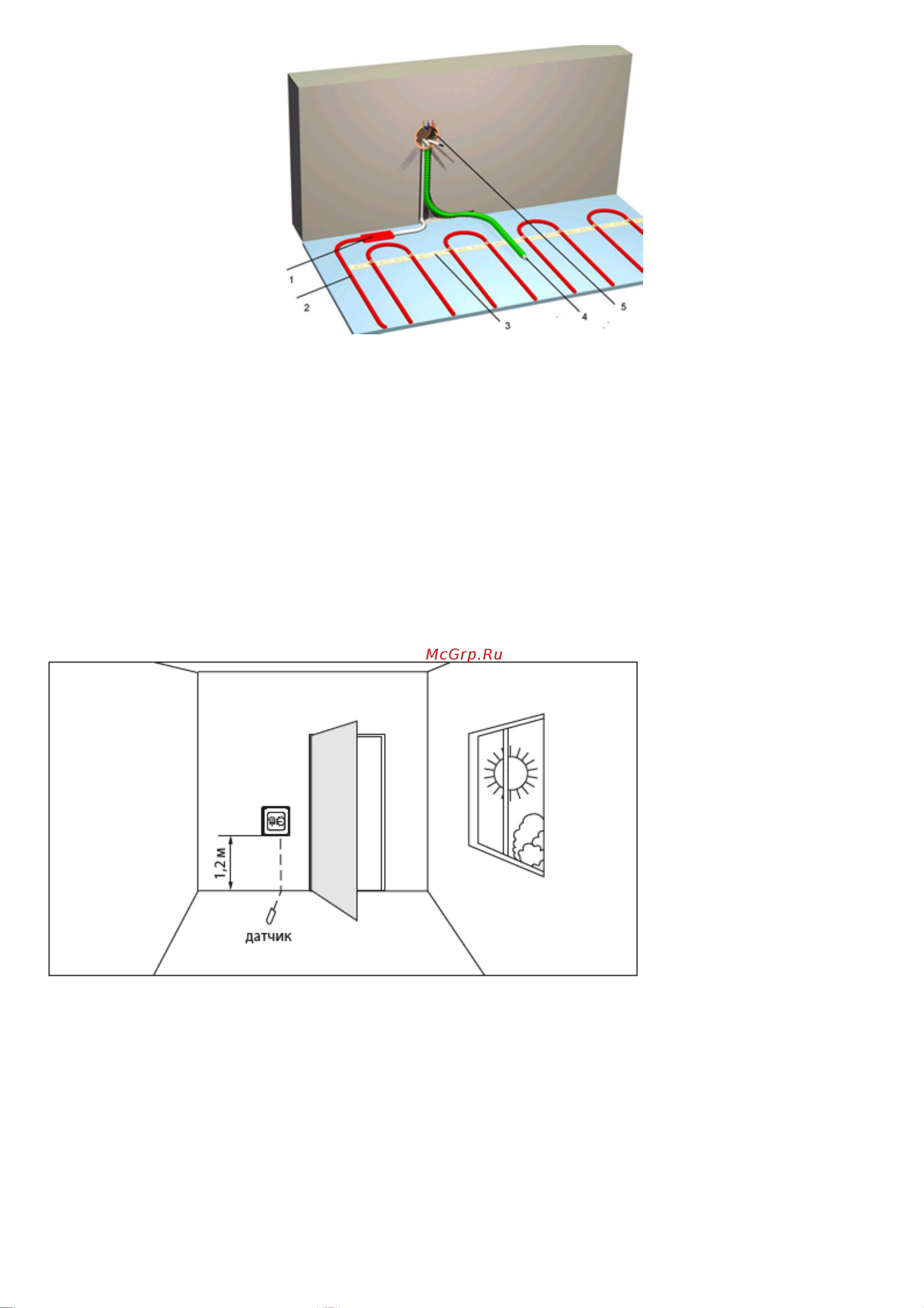

Монтаж датчика температуры в системе “Теплый пол” с нагревательным кабелем

1 – соединительная муфта; 2 – нагревательный кабель; 3 – монтажная лента; 4 – датчик температуры

пола в гофрированной трубке с заглушкой; 5 – монтажная коробка для установки терморегулятора.

Следует проверить омметром (тестером) соответствие значения сопротивления терморезистора датчика

температуры пола данным таблицы "Тип датчика", см. раздел "Описание и работа". Выводы датчика

при этом не должны быть подсоединены к клеммам терморегулятора.

Установка и подключение

Выберите место установки терморегулятора на высоте от 0,3 до 1,2 м от пола. Избегайте попадания

прямых солнечных лучей на терморегулятор. Подготовьте в стене круглое углубление диаметром 68

мм и глубиной 60 мм. Установите и закрепите в нём монтажную коробку после прокладки гофротрубок

для кабеля питания терморегулятора, «холодного» кабеля питания нагревательной секции и вывода

датчика температуры. Контрольный кабель датчика температуры устанавливается в отдельной

гофротрубке.

Подведите в гофротрубках питающие провода, соединительные кабели нагревательной секции, датчик

температуры пола к монтажной коробке. Присоедините провода к клеммам терморегулятора согласно

схеме, представленной на обратной стороне его корпуса.

Схема соединений присутствует на корпусе терморегулятора. Указывается также степень

пылевлагозащиты корпуса прибора IP21 и степень защиты от поражения электротоком (корпус имеет

двойную электроизоляцию):
