Установка терморегулятора

Рекомендуем производить установку терморегулятора в следующем порядке:

Отсоедините лицевую часть. Для этого тонкой шлицевой отверткой аккуратно

поочередно надавите на защелки, расположенные снизу лицевой части термо-

регулятора, при этом потянув ее нижнюю часть на себя.

Установите заднюю часть терморегулятора в распаечную коробку, придержи-

вая лицевую часть, и зафиксируйте двумя винтами, расположенными по гори-

зонтальной оси.

Установите лицевую часть терморегулятора на верхние крепления, а затем ак-

куратно прижмите её нижнюю часть, до срабатывания обеих защелок, следя за

тем, чтобы она плотно прилегала к задней части прибора, установленной на

стене.

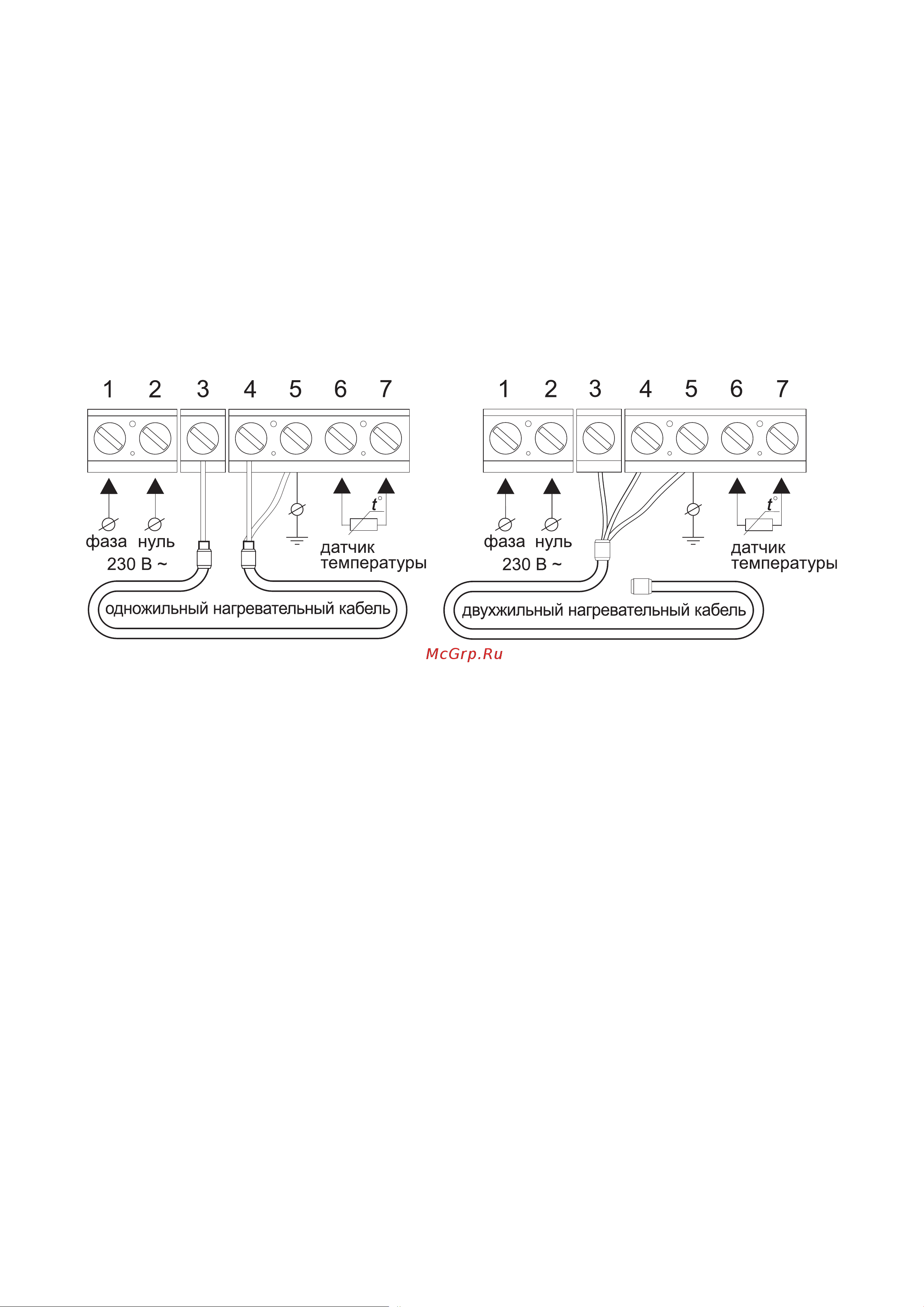

Схема включения

Все провода подключаются к клеммным контактам прибора с винтовым креп-

лением. Датчик температуры подключается к клеммам 6 и 7 (полярность при

этом не имеет значения). Напряжение питания (переменное 230 В) подается на

клеммы 1 и 2, причем фаза (определяемая индикатором) – на клемму 1, а нуль – на

клемму 2. Выводы нагревательной секции, мата или иного нагревателя, со-

гласно соответствующей инструкции, подключаются к терморегулятору к

клеммам 3 и 4; вывод экранирующей оплетки (желто-зеленый провод) – к ли-

нии защитного заземления (PE) через клемму 5.

1. Проведите соответствующие соединения согласно схеме включения.

Рис. 2
