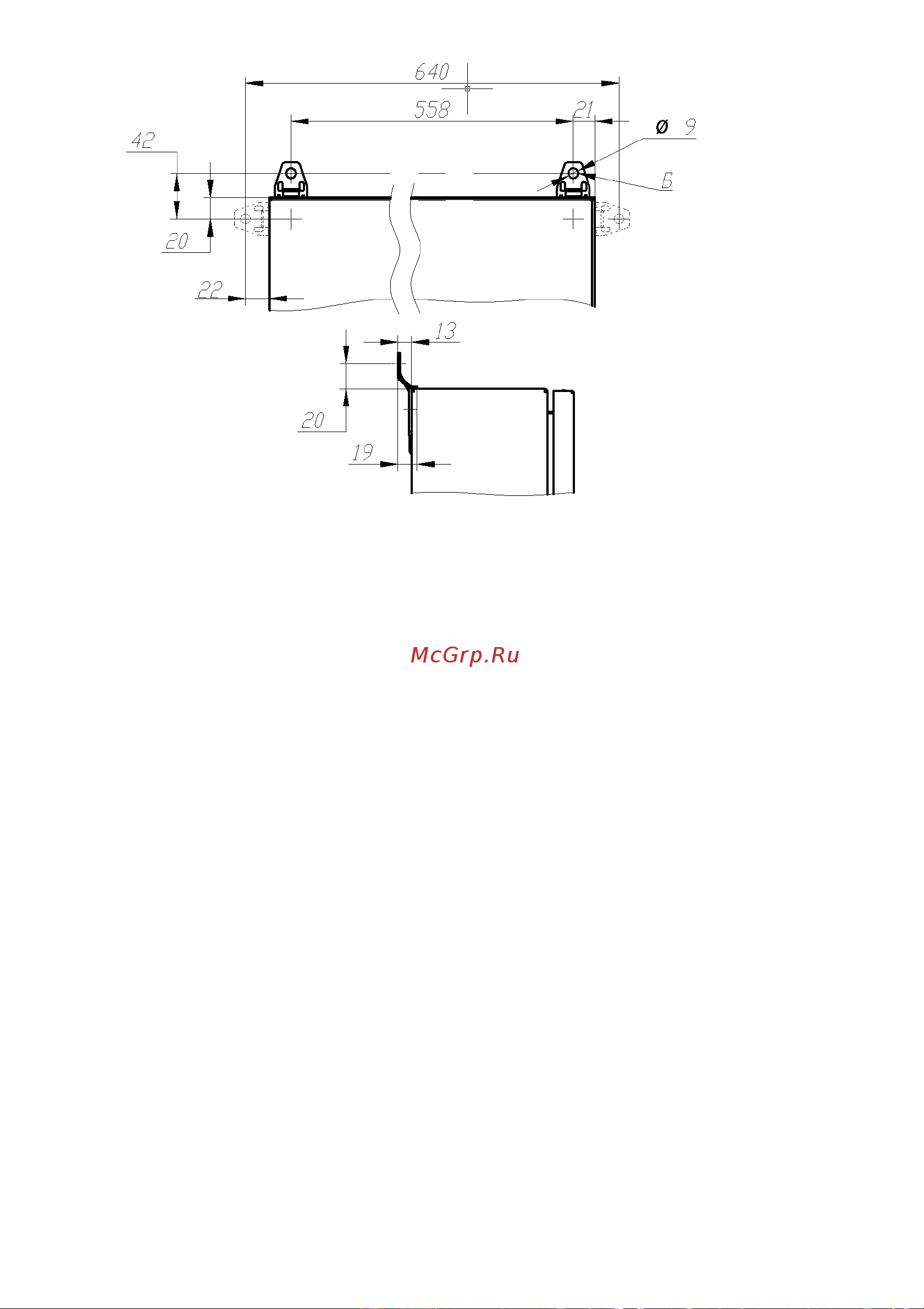

Рисунок 4 – Пример установки кронштейнов

ПОДКЛЮЧЕНИЕ

Подключение изделия должно производиться при отключенном сетевом

напряжении и открытой дверце.

Перед проведением электромонтажа, многожильные провода рекомендуется

оконечить втулочными наконечниками (наконечники входят в комплект поставки).

Выполните подключение внешних цепей к изделию в соответствии с назначением

клемм подключения (см. рисунок 2) в следующей последовательности:

• Убедитесь в том, что автоматический выключатель находится в выключенном

состоянии, в противном случае – выключите его.

• Провод заземления подключите к клемме Е (ЗЕМЛЯ) на колодке «ВХОД» (см.

рисунок 2).

• Подключите, соблюдая фазировку, к клеммам автоматического выключателя

сетевые провода N (НОЛЬ) и L(ФАЗА) (см. рисунок 2).

• Установите дополнительное оборудование.

• Нагрузку подключите к клеммам колодки «ВЫХОД», соблюдая фазировку.

• В случае необходимости установите тамперный переключатель (входит в

комплект поставки) на специальный кронштейн (см. рисунок 2), используя

входящий в комплект крепеж.

• Зафиксируйте подключенные жгуты кабелей кабельными стяжками. Избегайте

контакта жгутов с нагревателем.

• Исключите влияние нагрева доп. оборудования на выносной датчик

температуры.

ПОДГОТОВКА К РАБОТЕ

• Проверьте правильность произведенного подключения (см. раздел

ПОДКЛЮЧЕНИЕ).

• Убедитесь в надежности присоединения проводов заземления ко всем узлам

заземления изделия.
