Руководство по эксплуатации

Термостат BMС-1

Назначение и применение

Термостат BALLU BMC-1 предна-

значен для поддержания задан-

ной температуры в помещении.

Рекомендуется для использова-

ния с водяными тепловентилято-

рами BALLU Machine серий W2-S,

W3-S, W3-LN, W4-S и W4-D.

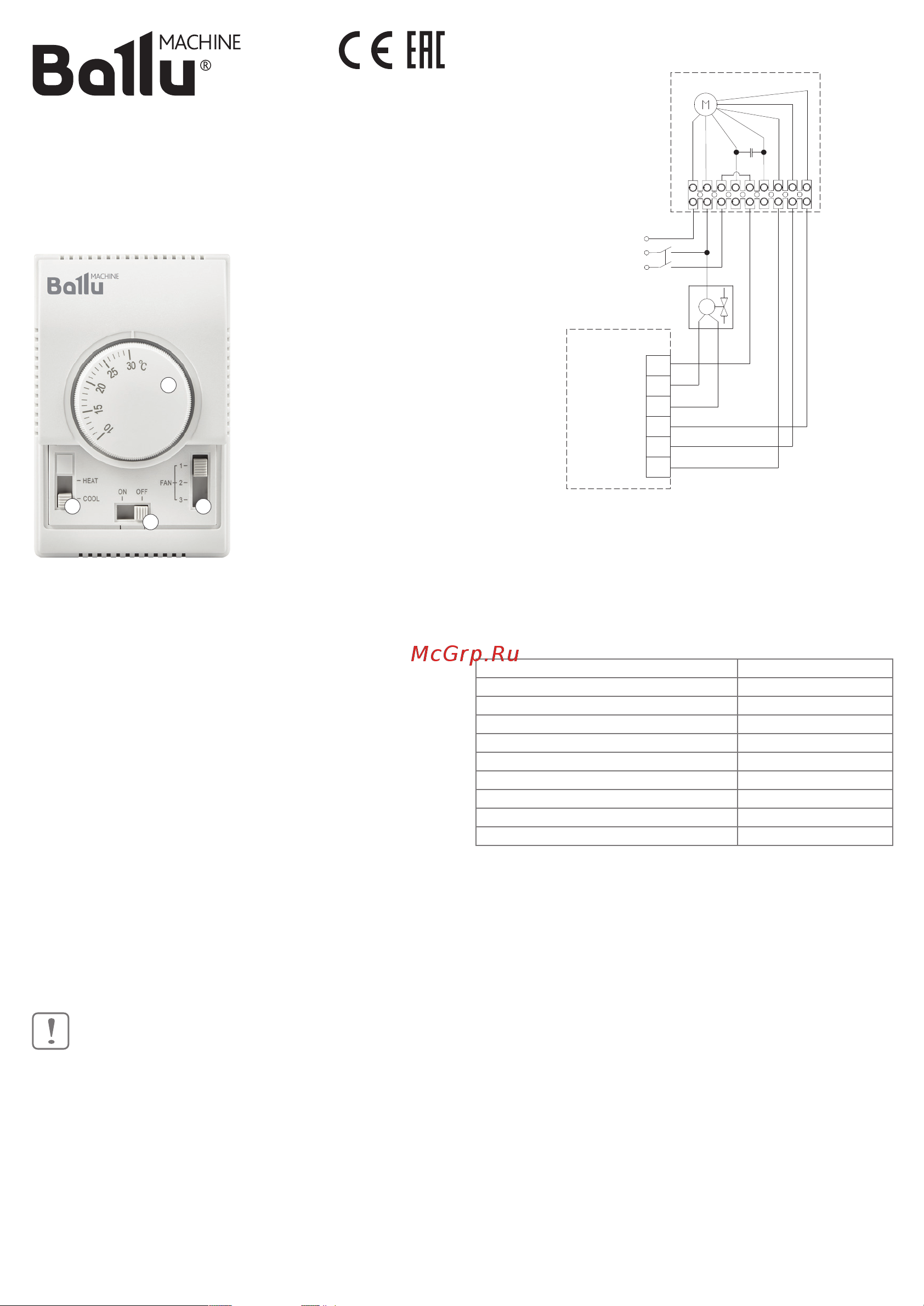

1 – Поворотный термостат

для задания необходимой

температуры

2 – Трехпозиционный

переключатель управления

вентилятором

3 – Выключатель

4 – Переключатель режимов

работы отопление/охлаждение

Включение. Для включения прибора необходимо перевести пере-

ключатель «3» в положение «ON» и установить на поворотном тер-

мостате необходимую температуру. Скорость вращения вентилятора

задается в ручную при помощи переключателя «2».

Режим обогрева. Для включения прибора в режим обогрева пере-

ведите переключатель «4» в положение «HEAT». В случае если темпе-

ратура в помещении ниже заданной на термостате «1» пульт включит

вентилятор и подаст сигнал на открытие клапана, тем самым подав

теплоноситель в теплообменник. Пульт поддерживает температуру

в помещении управляя закрытием клапана подачи теплоносителя и

включением/выключением вентилятора.

Режим охлаждения. Для включения прибора в режим обогрева

переведите переключатель «4» в положение «COLD». В случае если

температура в помещении выше заданной на термостате «1» пульт

включит вентилятор и подаст сигнал на открытие клапана, тем самым

подав хладагент в теплообменник. Пульт поддерживает температу-

ру в помещении управляя закрытием клапана подачи хладагента и

включением/выключением вентилятора.

Выключение. Для выключения прибора необходимо перевести

переключатель «3» в положение «OFF».

Монтаж

Внимание! Монтаж и обслуживание должны произ-

водиться только квалифицированным персоналом

ссоответствующим допуском.

Термостат предназначен для настенного монтажа. Оптимальная высо-

та установки 1,5 метра от пола, в зоне со средней температурой. Не

рекомендуется установка на сквозняке, рядом с дверьми, окнами и ис-

точниками тепла. Монтаж производится при отсутствии напряжения.

Открутите винт в верхней части корпуса термостата и снимите крышку.

Закрепите термостат на стене с помощью двух шурупов через отвер-

стия в основании. Подключите кабели к клеммам в соответствии с

электрической схемой, затем оденьте крышку термостата и зафикси-

руйте её винтом.

При скрытой проводке кабели продеваются через

отверстия сзади корпуса.

Электрическая схема подключения:

XT1

XT2

YA1

QF1

~ 230 V

Тепловентятор

Пульт управления

orange

максимальная скорость

средняя скорость

минимальная скорость

yellow-green

black

blue

brown

grey

red

low speed

middle speed

hight speed

XT1, XT2 − колодка клеммная;

YA1 − привод электромагнитного вентиля;

QF1 − автоматический выключатель.

Эксплуатация и обслуживание

Соблюдайте все указания, приведённые в инструкции. Используйте толь-

ко исправные приборы. Не допускайте попадания воды на термостат. Не

применяйте очистители, абразивы, агрессивные химические вещества.

Проверяйте надёжность электрических соединений не реже 1 раза в год.

Технические данные

Диапазон регулировки, °С +10…+30

Диапазон рабочей температуры, °С -20…+55

Ресурс, количество циклов (не менее) 10 000

Максимальный рабочий ток, А 3

Напряжение питания, В~Гц 230~50

Класс электрозащиты I класс

Степень защиты IP 20

Размеры прибора (ШхВхГ), мм 83x128x40

Размеры упаковки (ШхВхГ), мм 86х130х50

Вес нетто/брутто, кг 0,19 / 0,2

Поиск неисправностей

Проверить соответствие параметров сети указанным требованиям.

Проверить соответствие подключения электрической схеме.

Проверить, поступает ли ток на устройство.

Если неисправность не удается устранить, обратитесь в сервисный центр.

Транспортировка и хранение

Транспортировка и хранение устройств должны выполняться с со-

блюдением требований инструкции по эксплуатации и действующих

нормативных документов.

Берегите устройства от ударов и перегрузок.

До монтажа храните устройства в заводской упаковке всухом помещении,

температура окружающей среды – от -10 °С до +35 °С. Изделие не должно

подвергаться воздействию резких перепадов температуры. Место хране-

ния должно быть защищено от грязи и воды.

Комплектация

1. Термостат.

2. Инструкция с гарантийным талоном.

3. Пакет с двумя винтами.
