Технический паспорт, инструкция по установке

и эксплуатации, гарантийный талон

Для профессионалов

Терморегулятор управляет любыми элек-Welrok pt

трическими обогревателями мощностью до 3000 ВА

при 230 В. Поддерживает комфортную температуру

от 0 до 30 °С и экономит электроэнергию.

Терморегулятор выключает нагрев, когда комфортная

температура достигнута и включает, когда она

снижается на величину гистерезиса.

Скорость достижения комфортной температуры

зависит от мощности оборудования подключенного

и теплопотерь помещения, в котором оно установлено.

Во избежание возможных ошибок и опасности,

ознакомьтесь с этой инструкцией перед монтажом

и использованием терморегулятора.

Для долговечности силового реле предусмотрен ы:

1. защита от переключений реле чаще 1 раза

в минуту. Срабатывание защиты обозначится

мигающей точкой справа экрана. Защиту можно

отключить в дополнительном меню (табл. 2).

2. включение нагрузки максимально близко

к моменту перехода синусоиды напряжения через

ноль. Время включения может незначительно

отличаться у разных образцов терморегуляторов.

Настройки терморегулятора хранит

энергонезависимая память.

Назначение

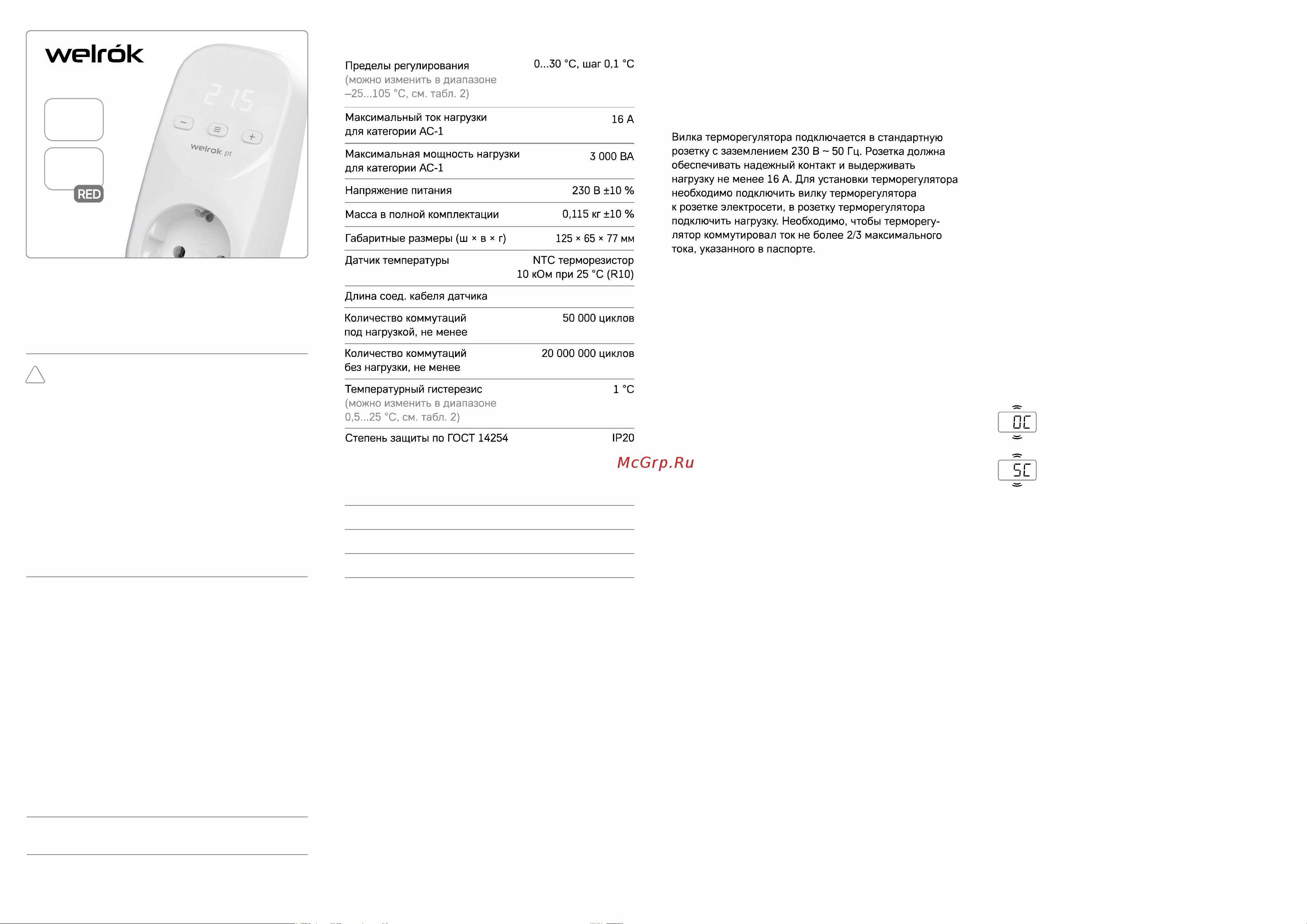

Технические данные

Комплект поставки

Терморегулятор

Технический паспорт, инструкция по установке

и эксплуатации, гарантийный талон

Упаковочная коробка

1 шт

Установка

Сечение кабелей электропроводки должно

соответствовать величине электрического тока,

потребляемого нагрузкой.

Терморегулятор предназначен для эксплуатации внутри

помещений при температуре –5...+45 °С.

Минимизируйте риск попадания влаги и жидкости

в месте установки.

Запрещено использование терморегулятора во влажных

помещениях (например, в теплицах). Это может

привести к повреждению терморегулятора из-за

окисления контактов розетки.

Для защиты от короткого замыкания и перегрузки

используйте защитный автоматический выключатель,

который устанавливается в распределительном щите

в разрыв фазного провода номиналом не более 16 А.

Для защиты человека от поражения электрическим

током утечки используйте устройство защитного

отключения.

П еодключени

3 4

Эксплуатация

При включении терморегулятор сначала отобразит

версию прошивки бегущей строкой, затем температуру

воздуха. Если она не соответствует заданной

температуре поддержания ( ойка 23 °С), завод. настр

включается нагрузка. Индикацией подачи напряжения

на нагрузку является свечение красного индикатора.

По достижению заданной температуры нагрузка

выключится, индикатор по нет. Нагрузка включится гас

снова когда температура воздуха опустится на величину

гистерезиса (завод. настройка 1 °С).

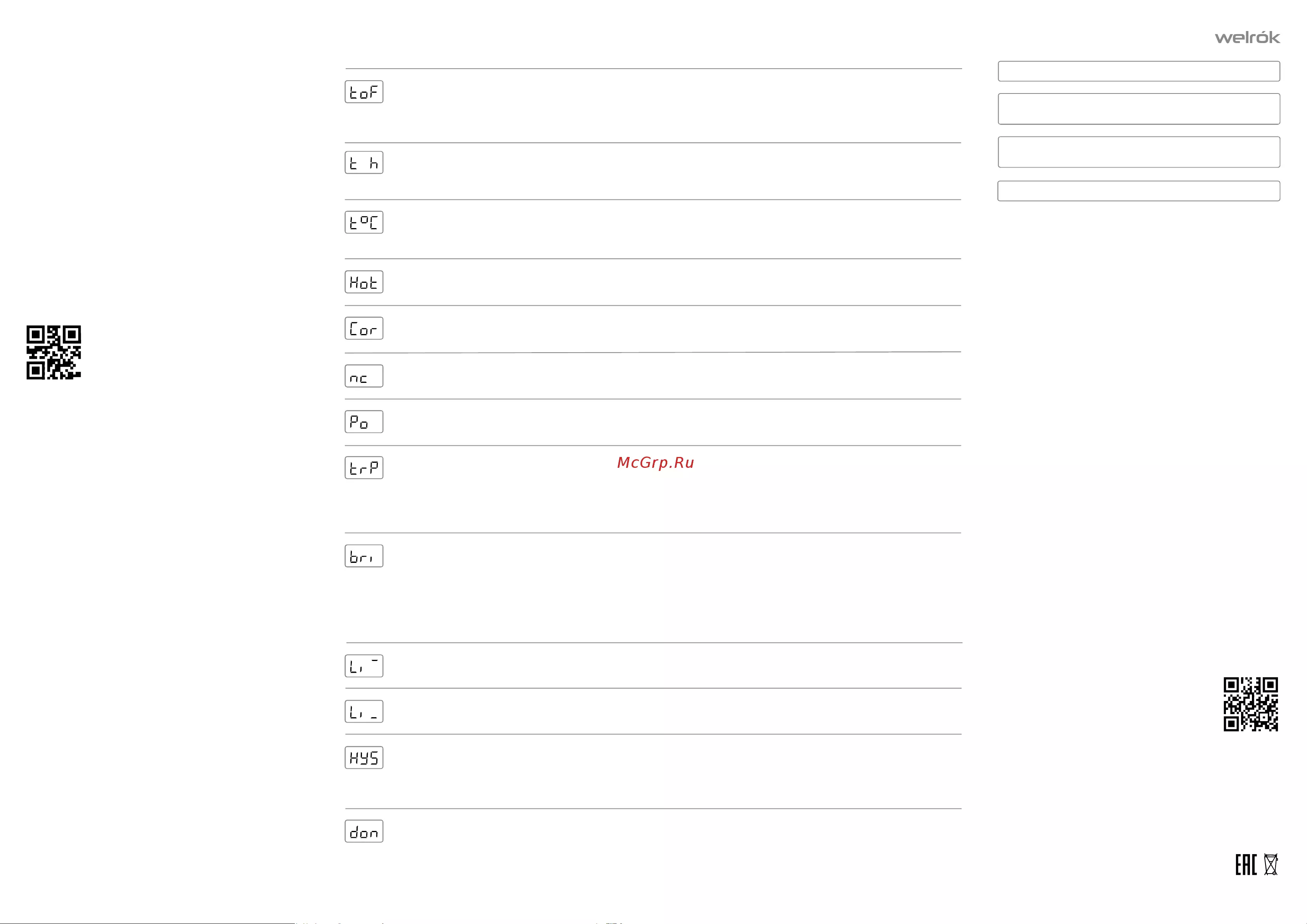

Для навигации по меню используйте кнопку « » ≡

(табл. 1), для выбора и изменения параметров меню

кнопки «+» и «–». Через 10 сек. после нажатия терморе-

гулятор возвращается к индикации температуры.

С при различной температуреопротивление R10

5 °С

10 °С

20 °С

30 °С

40 °С

25,4 кОм

19 кОм,9

12,5 кОм

8,1 кОм

5,3 кОм

Установка температуры поддержания

(заводские настройки 23 °С)

Для просмотра и установки используйте кнопки «+»

или «–». В случае выхода из строя датчика температуры

терморегулятор продолжит работу в аварийном режиме

работы без датчика (см. стр. ).4

Блокировка кнопок

(защита в общественных местах и от детей)

Удерживайте 6 сек. «+» и «–» до появления «Loc»

(«unLoc»).

Восстановление заводских настроек

Удерживайте три кнопки «+», «–» и « » до появления ≡

на экране «dEF». Отпустите кнопки. Терморегулятор

перезагрузится, настройки сбросятся.

Просмотр версии прошивки

Удерживайте кнопку «–» более 6 сек. Версия прошивки

выведется бегущей строкой. После отпускания кнопки,

терморегулятор вернется к отображению температуры

воздуха.

Производитель оставляет право изменять прошивку

для улучшения характеристик терморегулятора.

Возможные неполадки, причины

и пути их исправления

Температура нагрева не соответствует

установленной.

Возможная причина: недостаточная мощность

нагревательного оборудования или высокие

теплопотери помещения, в котором оно установлено.

Необходимо: убедиться, что мощность нагревательного

оборудования достаточная, теплопотери помещения,

в котором оно установлено, допустимые.

Иначе обратитесь в сервисный центр.

Нагрузка работает, на экране попеременно

отображаются символ «t», время и «OC» или «SC»

Возможная причина: поврежден датчик или его цепь,

терморегулятор перешел в аварийный режим работы

без датчика. Контроль температуры недоступен.

open circut — обрыв цепи датчика

short circut — короткое замыкание цепи

датчика

Необходимо: проверить целостность и отсутствие

механических повреждений датчика и его цепи,

отсутствие близко проходящих силовых проводов.

Принцип работы аварийного режима без датчика.

Терморегулятор в 30-минутном циклическом интервале

включает нагрузку на заданное время, остальное время

нагрузка выключена (завод. настр.: 15 мин. вкл.,

15 мин. выкл.). Время работы нагрузки можно

кнопками «+» или «–» в диапазоне от 1 до 29 мин.

Чтобы нагрузка работала постоянно или была

выключена выберите «on» или «oFF» соответственно.

Нагрузка выключена, экран и индикатор

не светятся.

Возможная причина: отсутствует напряжение питания.

Необходимо: убедиться в наличии напряжения

питания. Если оно есть, обратитесь в сервисный центр.

Нагрузка отключена, на экране мигает надпись

«oht»

Причина: температура внутри корпуса превысила

80 °С, сработала защита от внутреннего перегрева.

Причинами перегрева могут стать: розетка, питающая

терморегулятор, или вилка нагрузки не рассчитаны на

требуемую мощность, высокая температура воздуха,

превышение мощности коммутируемой нагрузки.

Включение / отключение нагрузки

Удерживайте кнопку « » 4 сек. Во время включения / ≡

отключения экран отобразит одну за другой три

черточки. После отключения нагрузки на экране

отобразится надпись «oFF» затем точка справа.

9 см
